Вал коленчатый В-46-6 ЧТЗ

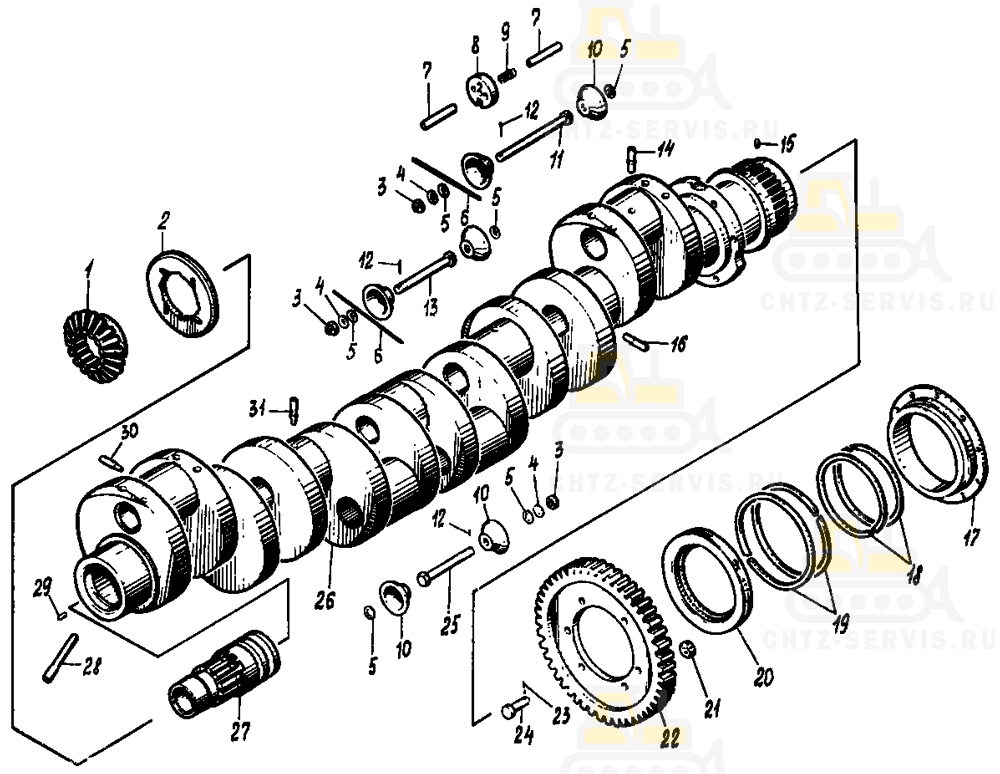

На картинке вал коленчатый в-46-6 схематично из каталога запчастей ЧТЗ

Вал коленчатый на В-46-6
#	Номенклатурный номер	Наименование детали	Кол-во	Вес, кг
-	Сб.3305-00-17 Установка коленчатого вала		1	-
-	Сб.3305-01-17 Вал коленчатый		1	97,2
-	Сб.3305-03-15 Вал коленчатый с шатунами		1	148,14
-	Сб.3305-27-1 Уплотнение носка коленчатого вала		1	1,5
1	3305-17-1 Шестерня коленчатого вала		1	0,82
2	3305-18 Кольцо упорное		1	0,205
3	305-45-1 Гайка		12	0,0062
4	353-05-1 Шайба чистая 8		12	0,0015
5	305-13 Прокладка		24	0,0007
6	305-44-1 Подмотка		12	0,0001
7	3305-31-2 Трубка распорная		2	0,0125
8	305-30-3 Люнет		1	0,032
9	322-36-1 Пружина пускового клапана		1	0,02
10	305-08-2A Заглушка		24	0,025
11	3305-119 Болт		1	-
12	354-12 Шплинт 2х20		12	0,479
13	305-10 Болт заглушки шатунной шейки		6	0,045
14	305-16-1А Трубка шатунной шейки		3	0,006
15	3305-70 Штифт цилиндрический 5ПР1х8		1	0,011
16	305-24-8 Трубка коренной шейки		5	0,0072
17	3305-122-1 Гильза		1	1,787
18	3304-06-4 Кольцо поршневое		2	0,04
19	3305-26-4 Кольцо уплотнительное		2	0,031
20	3305-28-4 Кольцо маслоотбойное		1	0,391
21	3305-43 Гайка с прорезами М10х1		12	0,008
22	3305-115-1 Шестерня носка коленчатого вала		1	3,724
23	3305-69-2 Проволока стопорная		1	0,0092
24	3305-42-2 Болт призонный М10х33		6	-
25	305-11 Болт заглушки коренной шейки		5	0,04
26	3305-06-15 Вал коленчатый		1	91,5
27	Сб.3305-04-2 Хвостовик коленчатого вала		1	1,562
28	3305-59 Трубка первой коренной шейки		6	0,011
29	352-03 Штифт 5Сх12		5	0,002
30	305-16-5 Трубка-жиклер шатунной шейки		3	0,006
31	305-24-7 Трубка коренной шейки		2	0,0069
