Установка топливного фильтра В-46-6 ЧТЗ

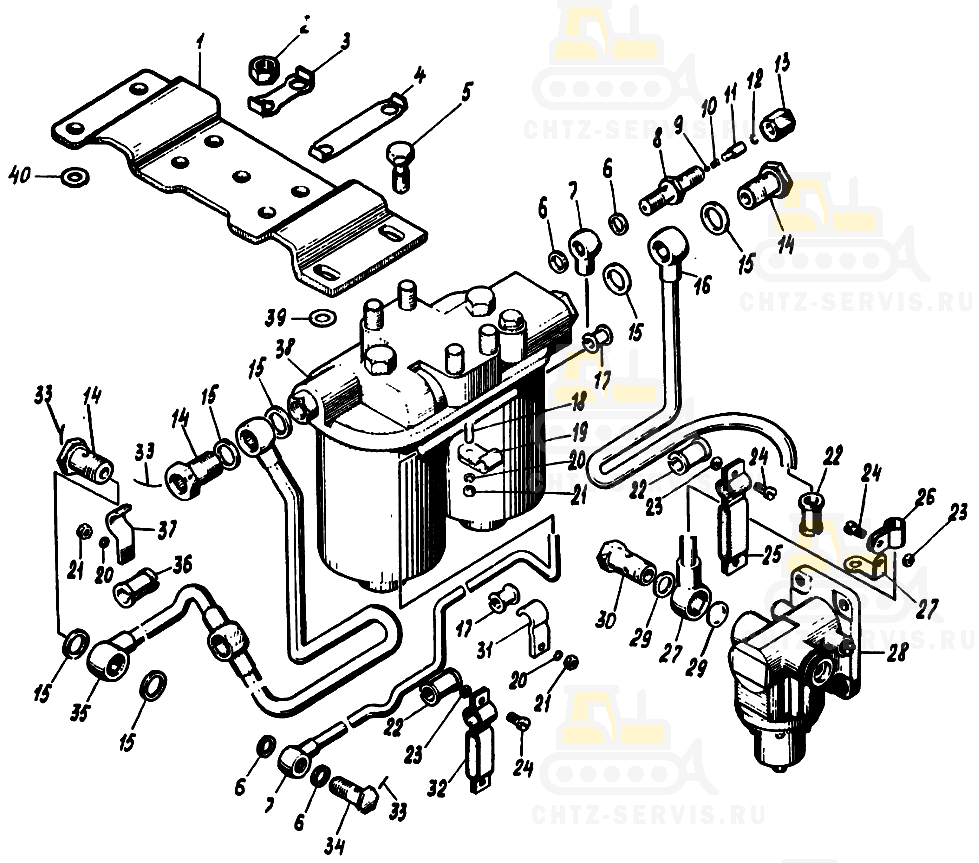

На картинке установка топливного фильтра в-46-6 схематично из каталога запчастей ЧТЗ

Установка топливного фильтра на В-46-6
#	Номенклатурный номер	Наименование детали	Кол-во	Вес, кг
	Сб.3335-00-24	Установка топливного фильтра	1
	Сб.3314-59-3 Клапан обратный		1
1	3335-20-5 Планка		1	1,05
2	351-09 Гайка М12х1,5		4	0,02
3	353-65 Шайба стопорная 13		2	0,005
4	353-22 Шайба стопорная 11		2	0,0015
5	356-67-4 Болт М10х25		4	0,025
6	355-06 Кольцо 12х16		4	0,0006
7	Сб.3335-12-19 Трубопровод		1	0,121
8	3314-64-4 Корпус клапана		1	0,04
9	3314-67	Шарик V 5мм H	1	0,0005
10	3314-66 Пружина		1	0,0002
11	3314-65-3 Ограничитель		1	0,003
12	3314-68-1 Кольцо		1	0,0002
13	329-21 Гайка		1	0,03
14	3327-112 Зажим		1	0,05
15	355-08 Кольцо 18х24		4	0,0014
16	Сб.435-09-14 Трубка		1	0,41
17	3335-38-4 Прокладка		2	0,0024
18	350-03 Шпилька М6х24		1	0,004
19	3335-67-1 Хомут		1	0,004
20	353-23 Шайба 6Т		3	0,0008
21	351-06 Гайка М6		3	0,0025
22	3335-38-5 Прокладка		2	0,0032
23	351-13 Гайка М5		2	0,0012
24	356-22 Винт М5х12		2	0,003
25	Сб.322-64-1 Хомут 6 трубок		1	0,026
26	3335-77-3 Хомут		1	0,012
27	Сб.3335-14-2 Угольник поворотный		1	0,085
28	Сб.332-00-11 Насос топливоподкачивающий НТП-46		1
29	2262A-17	Кольцо	2
30	896.016 Штуцер глухой		1
31	335-15-1 Планка нажимная		1	0,015
32	Сб.322-64-2 Хомут 5 трубок		1	0,024
33	354-22 Проволока стопорная		3
34	320-37 Зажим		1	0,023
35	Сб.3335-07-19 Трубка		1	0,436
36	420-149-1 Прокладка		1	0,0026
37	3327-120 Планка нажимная		1	0,017
38	Сб.3329-00-11 Фильтр топливный		1	4,832
39	353-07-1 Шайба чистая 10		1	0,002
40	353-07-2 Шайба чистая 10		3	0,0008
