Установка системы суфлирования В-46-6 ЧТЗ

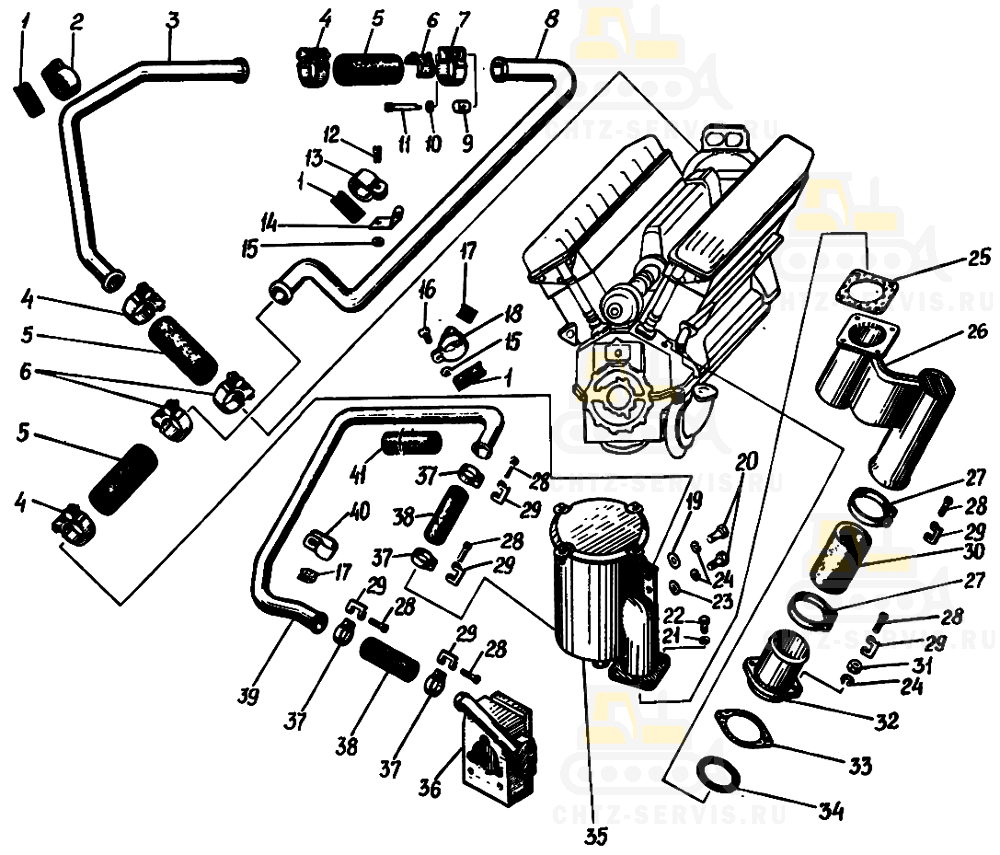

На картинке установка системы суфлирования в-46-6 схематично из каталога запчастей ЧТЗ

Установка системы суфлирования на В-46-6
#	Номенклатурный номер	Наименование детали	Кол-во	Вес, кг
	Сб.3342-00-8	Установка системы суфлирования	1
1	420-149-5 Прокладка		4
2	3320-140 Хомут подвесной		1	0,0235
3	3342-229-1 Труба		1	0,266
4	Сб.3321-05-3 Хомут		6	0,064
5	3342-253 Шланг		3	0,06
6	421-48-1 Накладка		6	0,008
7	3321-08-3 Лента хомута		6	0,03
8	3342-230-1 Труба		1	0,667
9	321-18-2 Гайка хомута		6	0,009
10	353-04-2 Шайба чистая 6		6	0,0009
11	321-17-3 Болт хомута		6	0,017
12	356-22-1 Винт М5х15		3	0,0044
13	3342-243 Хомут		3	0,023
14	3342-224 Планка		3	0,018
15	351-13 Гайка М5		5	0,0012
16	356-22 Винт М5х12		2	0,3
17	420-149-2 Прокладка		2
18	Сб.3342-221 Хомут		1	0,018
19	3342-247 Шайба		2
20	356-138-1 Болт М8х20		3	0,014
21	353-23 Шайба 6Т		8	0,801
22	356-16-1 Болт М6х14		8	0,0065
23	353-05-1 Шайба чистая 8		1	0,0015
24	353-24 Шайба 8Т		5	1,638
25	3342-218-1 Прокладка		1	0,0015
26	Сб.3342-187-1 Раструб		1
27	ХЛ-475-П	Лента	2	0,017
28	3342-235 Валик		6	0,0066
29	ХР-П	Рамка	6	0,004
30	3342-231 Шланг		1	0,043
31	351-02 Гайка М8		2	0,0055
32	Сб.3342-185-1 Фланец		1	0,207
33	301-97-1 Прокладка		1	0,0009
34	3342-254 Кольцо		1	0,014
35	Сб.3342-188-3 Маслоотделитель		1
36	Сб.402-93-1 Насос откачивающий		1	0,805
37	ХЛ-225-П	Лента	4	0,008
38	3342-251 Шланг		2	0,016
39	3342-232-5 Труба		1	0,23
40	3325-77-2 Хомут		1	0,011
41	3342-252 Шланг		1	0,08

Установка системы суфлирования на В-46-6

#	Номенклатурный номер	Наименование детали	Кол-во	Вес, кг
1
2	Сб.3342-245 Крышка		1	0,134
3	3342-216 Сетка		38	0,012
4	Сб.3342-184-1 Корпус маслоотделителя		1
5	351-06 Гайка М6		4	0,0025
6			8
7	353-04-1 Шайба чистая 6		4	0,0006
