Трубопровод водяной В-46-6 ЧТЗ

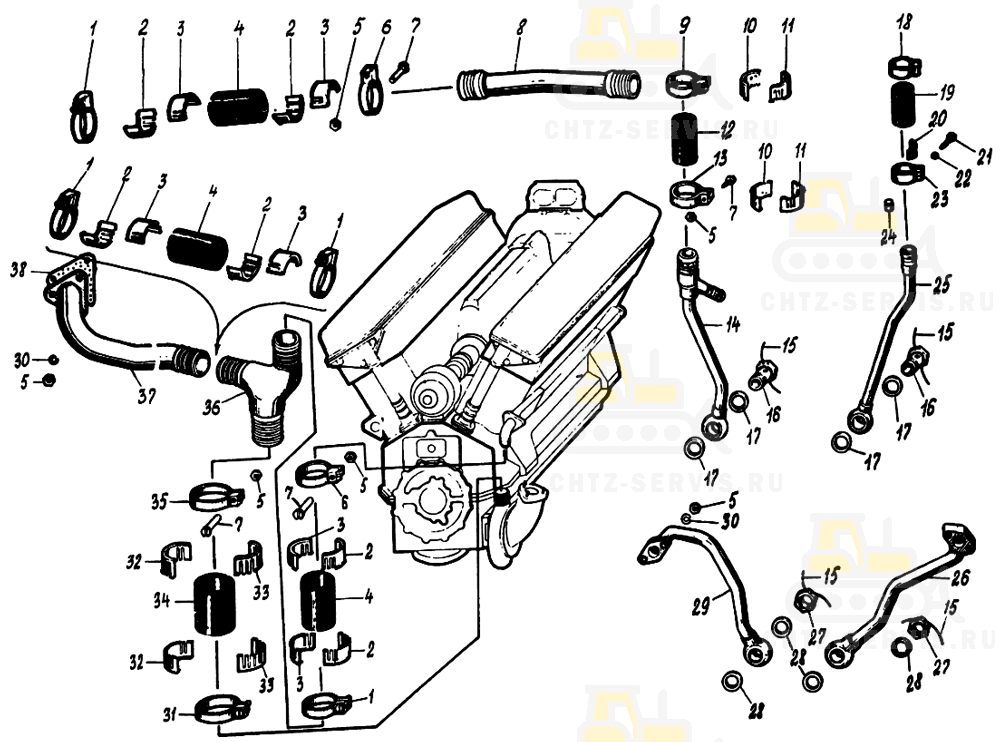

На картинке трубопровод водяной в-46-6 схематично из каталога запчастей ЧТЗ

Трубопровод водяной на В-46-6
#	Номенклатурный номер	Наименование детали	Кол-во	Вес, кг
–	Сб.3321-00-16 Трубопровод водяной		1	–
1	Сб.321-04-4 Хомут		8	0,071
2	3321-168 Обойма		8	0,015
3	3321-170 Обойма		8	0,008
4	321-20 Шланг		4	0,12
5	351-02 Гайка М8		15	0,0055
6	321-16-4 Лента хомута		8	0,04
7	321-17-2 Болт хомута		12	0,026
8	Сб.3321-149 Труба средняя		1	0,746
9	Сб.421-18-1 Хомут		2	0,062
10	3321-213 Обойма		2	0,011
11	3321-214 Обойма		2	0,011
12	3321-09-1 Шланг		1	0,063
13	421-17 Лента хомута		1	0,03
14	Сб.3321-114-3 Труба подогрева верхняя левая		1	0,445
15	354-22 Проволока стопорная		4	–
16	320-63-1 Зажим		2	0,115
17	355-13 Кольцо 22х30		4	0,24
18	–	Хомут	0,064
19	3321-105 Шланг		1	0,05
20	421-48-1 Накладка		2	0,008
21	321-17-3 Болт хомута		2	0,017
22	353-04-2 Шайба чистая 6		2	0,0009
23	3321-08-3 Лента хомута		2	0,03
24	321-18-2 Гайка		2	0,009
25	Сб.3321-111-4 Труба подогрева верхняя правая		1	0,315
26	Сб.421-26Д Труба подогрева нижняя правая		1	0,422
27	412-35-1 Гайка глухая		2	0,025
28	355-10 Кольцо 24х30		4	0,2
29	Сб.421-32-2А Труба левая		1	0,436
30	353-24 Шайба 8Т		3	1,638
31	Сб.421-04-3 Хомут		2	0,071
32	3321-169 Обойма		2	0,016
33	3321-171 Обойма		2	0,01
34	421-20 Шланг		1	0,135
35	421-16-2 Лента хомута		2	0,045
36	3321-24-2 Тройник		1	0,425
37	Сб.3321-121-3 Труба водяная левая		1	1,009
38	3321-146 Прокладка		1	0,012
