Трубопровод масляный В-46-6 ЧТЗ

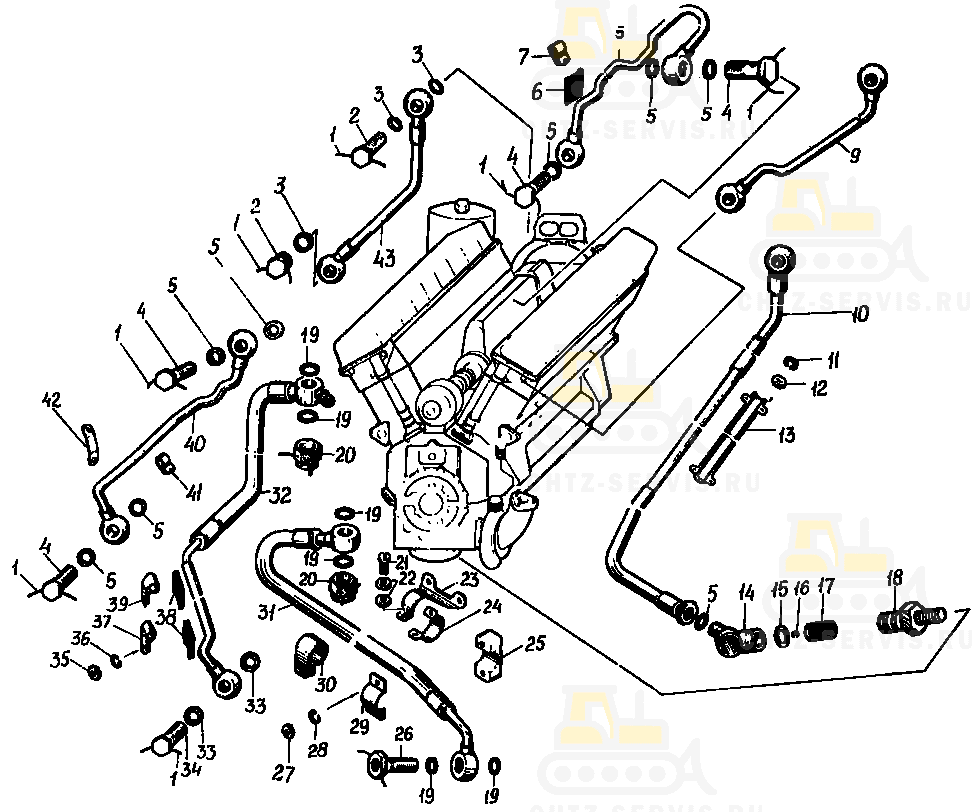

На картинке трубопровод масляный в-46-6 схематично из каталога запчастей ЧТЗ

Трубопровод масляный на В-46-6
#	Номенклатурный номер	Наименование детали	Кол-во	Вес, кг
	Сб.3320-00-33 Трубопровод масляный		1
	Сб.420-57A Угольник поворотный		1	0,515
1	354-22 Проволока стопорная		6
2	3327-112 Зажим		1	0,05
3	355-08 Кольцо 18х24		3	0,14
4	320-37 Зажим		5	0,023
5	355-06 Кольцо 12х16		13	0,06
6	3335-38-4 Прокладка		3	0,0024
7	434-23 Хомут подвесной		1	0,008
8	Сб.420-183-5 Трубка		1	0,169
9	Сб.320-32A Труба правая		1	0,104
10	Сб.420-51-7 Шланг		1	0,815
11	353-23 Шайба 6Т		4	0,801
12	351-06 Гайка М6		4	0,0025
13	420-55А Щиток		1	0,25
14	420-59 Корпус		1	0,31
15	355-17 Кольцо 33х39		1	0,27
16	313-70 Шарик У22,225 мм НХ		1	0,042
17	420-60 Пружина		1	0,015
18	Сб.420-63Б Штуцер		1	0,12
19	355-10 Кольцо 24х30		4	0,2
20	3313-182 Гайка глухая		2	0,05
21	356-22-1 Винт М5х15		2	0,0044
22	351-13 Гайка М5		6	0,0012
23	3320-330-3 Кронштейн		1	0,07
24	3320-331-3 Скоба		1	0,021
25	Сб.3320-391 Проставка		1	0,115
26	312-74-1 Зажим		1	0,12
27	351-02 Гайка М8		6	0,0055
28	353-24 Шайба 8Т		6	1,638
29	3320-364-1 Скоба		1	0,034
30	3320-185 Хомут		4	0,03
31	Сб.3320-372-4 Трубопровод		1	2,365
32	Сб.3320-398 Трубопровод		1	1,48
33	355-13 Кольцо 22х30		2	0,24
34	320-63-1 Зажим		1	0,115
35	351-50 Гайка		4	0,012
36	353-15 Шайба стопорная II		3	0,0022
37	3320-298 Хомут		2	0,026
38	420-149-1 Прокладка		5	0,0042
39	3320-51 Хомут		3	0,02
40	Сб.320-33A Труба левая		1	0,104
41	3335-67 Хомут		2	0,003
42	Сб.3320-385 Планка		2	0,025
43	Сб.3335-70 Рукав гибкий		1
