Насос водяной В-46-6 ЧТЗ

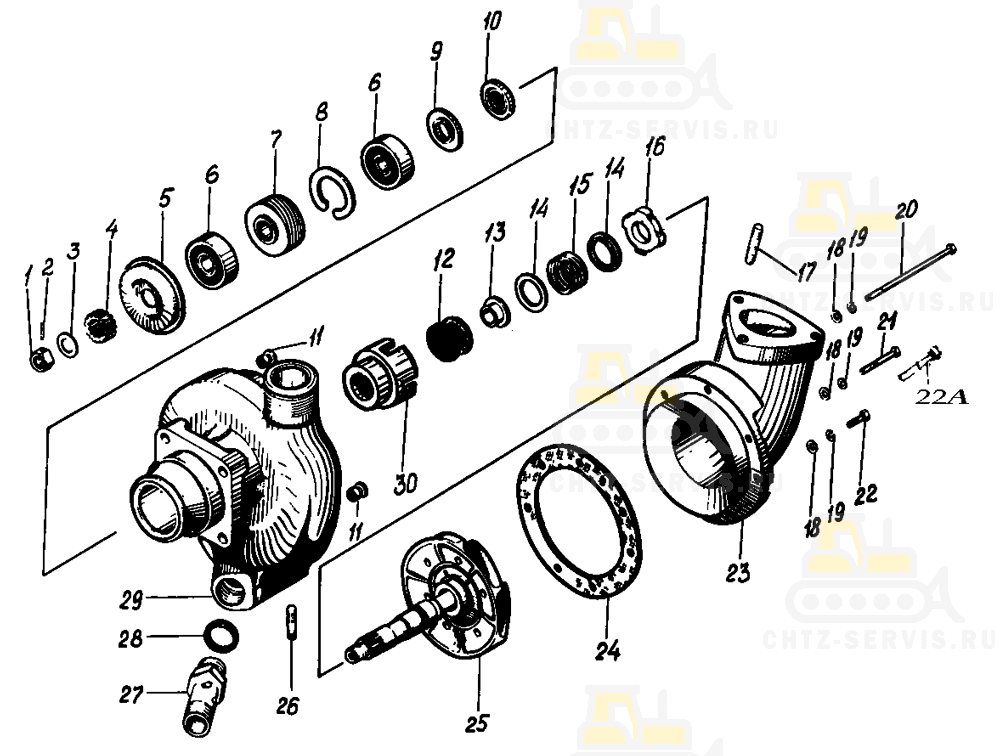

На картинке насос водяной в-46-6 схематично из каталога запчастей ЧТЗ

Насос водяной на В-46-6
#	Номенклатурный номер	Наименование детали	Кол-во	Вес, кг
-	Сб.411-00-48 Насос водяной		1	5,9
-	Сб.3311-05-1 Раструб		1	1,6
-	Сб.3311-20-10 Корпус водяного насоса		1	2,81
1	411-14-7 Гайка		1	0,0145
2	308-102 Проволока стопорная		1	0,17
3	Сб.411-22-16 Шайба		1	0,0075
4	411-21-1 Втулка шлицевая		1	0,04
5	411-75-3 Кожух		1	0,45
6	411-15 Подшипник 304К		2	0,14
7	411-19-6 Втулка распорная		1	0,275
8	411-97 Кольцо стопорное		1	0,008
9	411-48-2 Шайба		1	0,009
10	Сб.411-96-5 Манжета		1	0,0147
11	306-28 Втулка		7	0,0046
12	411-73-2A Гофр-сальник		1	0,01
13	411-100 Втулка распорная		1	0,008
14	411-51-4 Шайба		2	0,0018
15	411-11-13 Пружина уплотнения		1	0,2
16	411-13-10 Шайба уплотнения		1	0,15
17	350-94 Шпилька М10х42		3	0,026
18	353-04-1 Шайба чистая		7	0,63
19	353-23 Шайба 6Т		7	0,801
20	356-139 Болт М6х120		1	0,03
21	356-115-2 Болт М6х45		1	0,011
22	356-84 Болт М6х20		3	0,0065
22А	356-60 Болт М6х74		2	-
23	3311-04-4 Раструб водяного насоса		1	1,5
24	411-16-2 Прокладка		1	0,0066
25	Сб.411-22-16 Валик с крыльчаткой		1	0,73
26	350-123 Шпилька М8х32		1	0,0117
27	411-87-2 Штуцер		1	0,24
28	355-17 Кольцо 33х39		1	0,27
29	3311-01-3Б Корпус водяного насоса		1	2,75
30	411-143 Обойма		1	0,17
