Насос топливный и регулятор В-46-6 ЧТЗ

На картинке насос топливный и регулятор в-46-6 схематично из каталога запчастей ЧТЗ

Насос топливный и регулятор на В-46-6

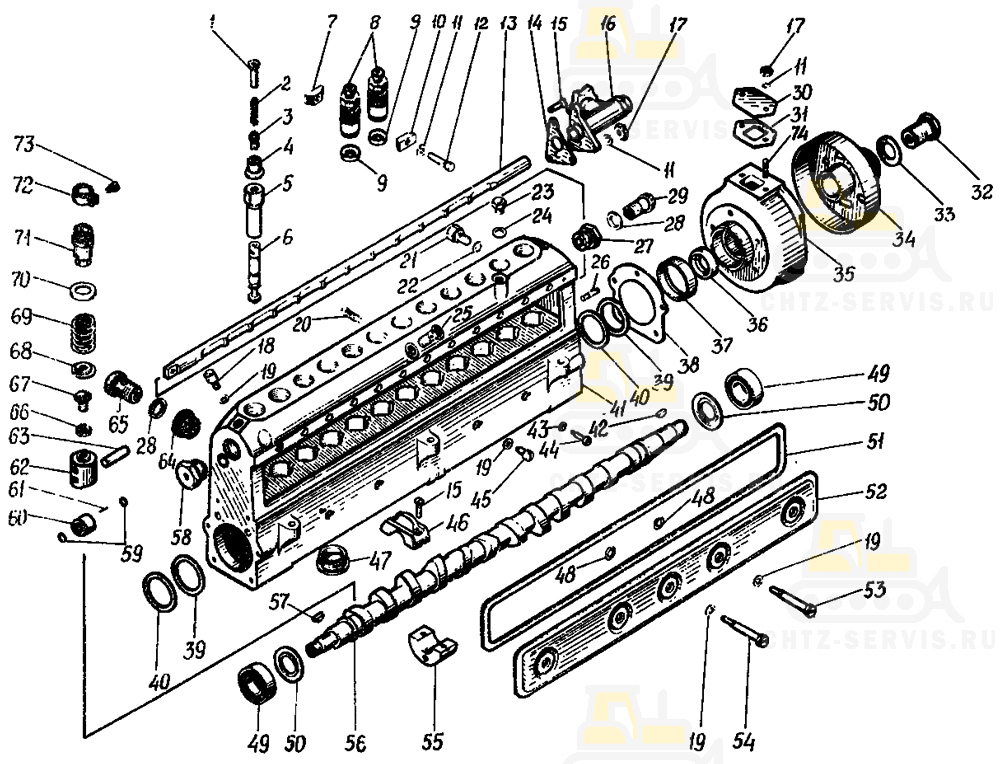

#	Номенклатурный номер	Наименование детали	Кол-во	Вес, кг
	Сб.327-00-45 Насос топливный НК-12М		1	37,67
	Сб.327-10-52 Крышка корпуса насоса		1	0,818
	Сб.327-13-1Б Подшипник		5	0,105
	Сб.327-15-5 Толкатель		12	0,158
	Сб.3327-04B Вал топливного насоса		1	4,231
	Сб.3327-05-12 Корпус топливного насоса		1	12,451
	Сб.3327-06 Гильза поворотная		12	0,0726
	Сб.3327-07-02 Элемент насосный		12	0,152
	Сб.315-601-9 Корпус регулятора		1	2,265
	Сб.315-606-5 Тяга		1
	Сб.315-608-1 Рычаг		1	0,167
	Сб.315-662-3 Рычаг регулятора		1	0,355
	Сб.315-663-21 Корпус регулятора		1	2,45
	Сб.315-664-2 Втулка		1	0,844
	Сб.315-665 Рычаг		1	0,252
1	3327-121-1 Ограничитель		12	0,008
2	327-78-7 Пружина нагнетательного клапана		12	0,011
3	Сб.3327-08-1А Клапан нагнетательный		12	0,031
4	3327-60-1 Седло клапана		12	0,025
5	3321-58-1 Гильза плунжера		12	0,1
6	3327-57-3 Плунжер		12	0,058
7	3327-103 Планка стопорная		6	0,013
8	3327-77-9 Штуцер		12	0,15
9	3327-61-3 Прокладка		12	0,0005
10	3327-104 Планка стопорная		6	0,012
11
12	3327-105 Болт		6	0,008
13	327-75-6 Рейка регулирующая		1	0,83
14	327-176 Прокладка		1	0,0027
15	327-44 Винт стяжной		17	0,004
16	Сб.327-145-10 Ограничитель максимальной подачи топлива		1	0,555
17	351-06 Гайка М6		10	0,0025
18	327-90-1 Пробка		2	0,012
19	327-126 Прокладка		12	0,0001
20	327-76-1А Винт стопорный		1	0,007
21	327-33-1 Заглушка		1	0,028
22	355-06 Кольцо 12х16		1	0,06
23	301-101 Заглушка		1	0,02
24	329-31А Прокладка		1	0,0004
25	320-37 Зажим		2	0,023
26	350-02 Шпилька М6х26		9	0,004
27	327-24-1 Штуцер		1	0,046
28	355-08 Кольцо 18х24		4	0,14
29	3327-112-2 Зажим		1	0,06
30	3327-139-3 Крышка		1	0,05
31	3327-140-1 Прокладка		1	0,0051
32	3334-34-3 Гайка		1	0,098
33	3334-33 Шайба замковая		1	0,006
34	Сб.3334-07-13 Маховик		1	0,972
35	Сб.3327-03-6 Букса		1	0,813
36	Сб.327-18-1А Манжета армированная		2	0,0106
37	327-99-2 Гильза		2	0,035
38	327-108-1 Прокладка		1	0,0052
39	327-102 Прокладка		4	0,002
40	327-89-2 Прокладка		4	0,0008
41	3327-20-11 Корпус топливного насоса		1	12,2
42	308-90 Шпонка сегментная		1	0,005
43	327-86 Прокладка		12	0,0001
44	3327-85A Винт установочный		12	0,0069
45	3327-84A Винт стопорный		1	0,0077
46	327-43-1Б Крышка подшипника		5	0,035
47	327-82 Пробка корпуса		12	0,1
48	327-66 Кольцо упорное		5	0,0003
49	327-46 Подшипник 205К		2	0,013
50	327-45 Маслоотражатель		2	0,005
51	327-64-1A Прокладка		1	0,0117
52	327-63-2 Крышка корпуса		1	0,0117
53	327-65А Винт крышки		2	0,026
54	327-65 Винт крышки		3	0,027
55	327-42-1Б Подушка подшипника		5	0,058
56	3327-41 Вал топливного насоса		1	3,47
57	Сб.3327-02-8 Букса шарикоподшипника		1	0,793
58	315-621 Заглушка		1	0,088
59
60	327-92-2А Ролик толкателя		12	0,028
61
62	327-91-1 Корпус толкателя		12	0,086
63	327-93-1 Палец толкателя		12	0,022
64	3327-122 Штуцер		1	0,038
65	3327-112 Зажим		1	0,05
66	327-52 Контргайка толкателя		12	0,005
67	327-51-3 Болт толкателя		12	0,014
68	3327-81-1 Тарелка пружины нижняя		12	0,015
69	3327-79-1A Пружина		12	0,053
70	3327-80-1 Тарелка пружина верхняя		12	0,005
71	3327-54 Гильза поворотная		12	0,035
72	327-55-1 Венец зубчатый		12	0,018
73	327-56-1 Шуруп венца		12	0,002
74	350-16A Шпилька М6х32		2	0,005

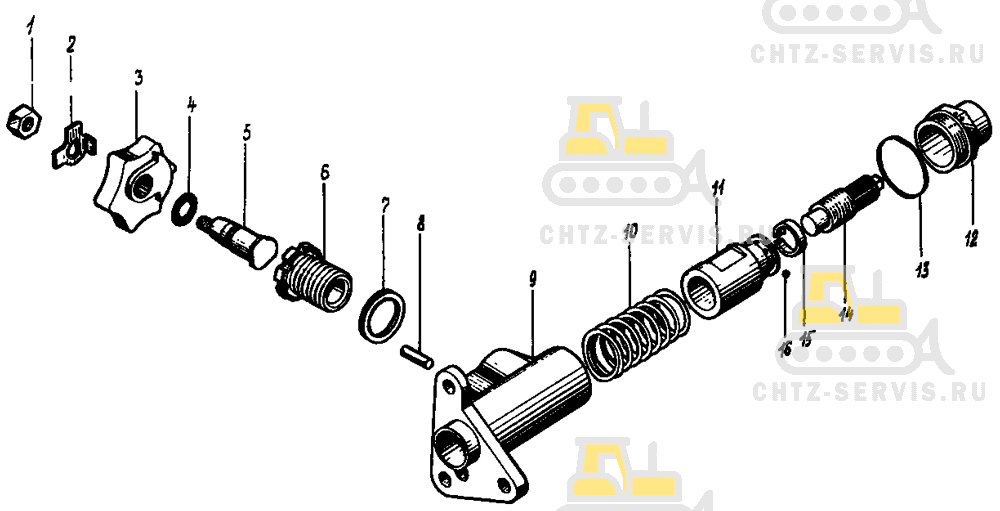

#	Номенклатурный номер	Наименование детали	Кол-во	Вес, кг
1	351-02 Гайка М8		3	0,0055
2	327-177 Шайба стопорная		1
3	327-168-3 Маховичок		1	0,06
4	327-178 Кольцо уплотнительное		1	0,0003
5	327-166-8 Валик фиксатора		1	0,03
6	327-167 Втулка фиксатора		1	0,04
7	355-22 Кольцо 20х26		1	0,15
8	352-22 Штифт цилиндрический 4С3 х 18		1	0,002
9	327-162 Корпус ограничителя		1	0,27
10	327-164 Пружина		1	0,02
11	327-70-12 Гильза упора		1	0,06
12	327-165 Колпачок		1	0,045
13	327-170 Кольцо уплотнительное		1	0,0005
14	327-163-3 Упор		1	0,04
15	327-210-2 Кольцо пружинное		1	0,0006
16	327-211	Шарик Б 1У 3 мм Н	1	0,0001

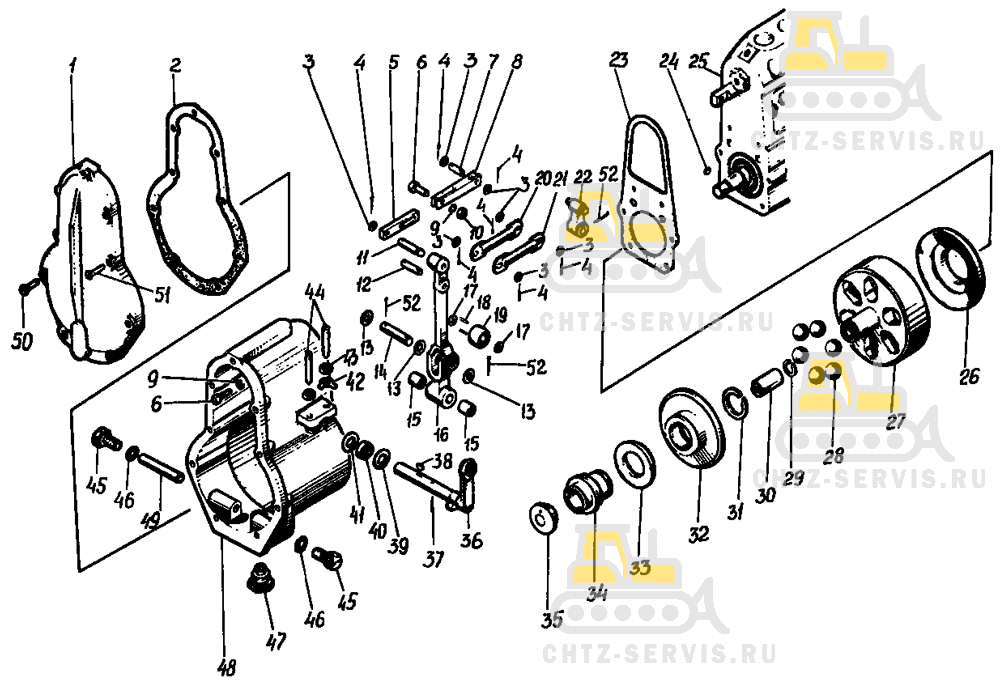

#	Номенклатурный номер	Наименование детали	Кол-во	Вес, кг
1	315-620-5 Крышка регулятора		1
2	315-645A Прокладка под крышку		1	0,0085
3	353-04-1 Шайба чистая 6		17	0,0006
4	354-17 Шплинт 2х12		8	0,324
5	315-643-4 Поводок шарнира		1	0,03
6	356-84 Болт М6х20		2	0,0065
7	315-42 Цапфа		1	0,004
8	315-44-6 Звено шарнира		2	0,02
9	353-23 Шайба 6Т		17	0,801
10
11	315-637-1 Палец рычага		1	0,007
12	315-632-1 Палец пружин		2	0,006
13	353-07-1 Шайба чистая 10		2	0,002
14	315-635-1 Палец упора		1	0,025
15	315-636-1 Втулка рычага регулятора		2	0,012
16	315-617-2 Рычаг регулятора		1	0,24
17	327-94-1 Шайба толкателя		25	0,0005
18	327-95 Ролик 2,5х13,8 А3		195	0,0005
19	315-622-2 Ролик		1	0,0267
20	Сб.3315-602-1 Пружина регулятора		1	0,037
21	Сб.3315-603-2 Пружина регулятора		1	0,027
22	Сб.315-661-1 Рычаг пружины		1	0,046
23	327-109-1 Прокладка		1	0,0078
24	308-88 Шпонка сегментная		1	0,002
25	Сб.3327-01-10 Корпус топливного насоса		1	12,226
26	315-610-2А Тарелка регулятора		1	0,555
27	315-611-2 Крестовина		1	1,742
28	315-614 Шарик II 25,4 мм П		6	0,065
29	353-28 Шайба 14Н		1	5,355
30	315-647 Гайка		1	0,055
31	315-644 Кольцо стопорное		1	0,002
32	315-613-3 Диск упора		1	0,52
33	315-646-1 Подшипник 8109		1
34	315-616-4 Втулка		1	0,21
35	315-615-3 Упор рычага		1	0,05
36	315-640-7 Валик с рычагом		1	0,16
37	354-19 Шплинт 3,2х18		1	1,27
38	315-64 Шпонка сегментная 3х5		1	0,001
39	315-639-1 Шайба		1	0,005
40	Сб.315-668 Манжета		1	0,0047
41	315-639 Шайба		1	0,003
42	353-16-1 Шайба стопорная 8		1	0,0019
43
44	315-49 Винт ограничителя		2	0,012
45	315-648-1 Пробка		2	0,015
46	315-649 Кольцо уплотнительное		2	0,0001
47	315-682-1 Втулка		1	0,059
48	315-619-8 Корпус регулятора		1	2,23
49	315-618A Ось рычага регулятора		1	0,04
50	356-64 Винт М6х25		8	0,006
51	356-64-1 Винт М6х25		1	0,006
52	354-12 Шплинт 2х20		3	0,479
