Насос масляный В-46-6 ЧТЗ

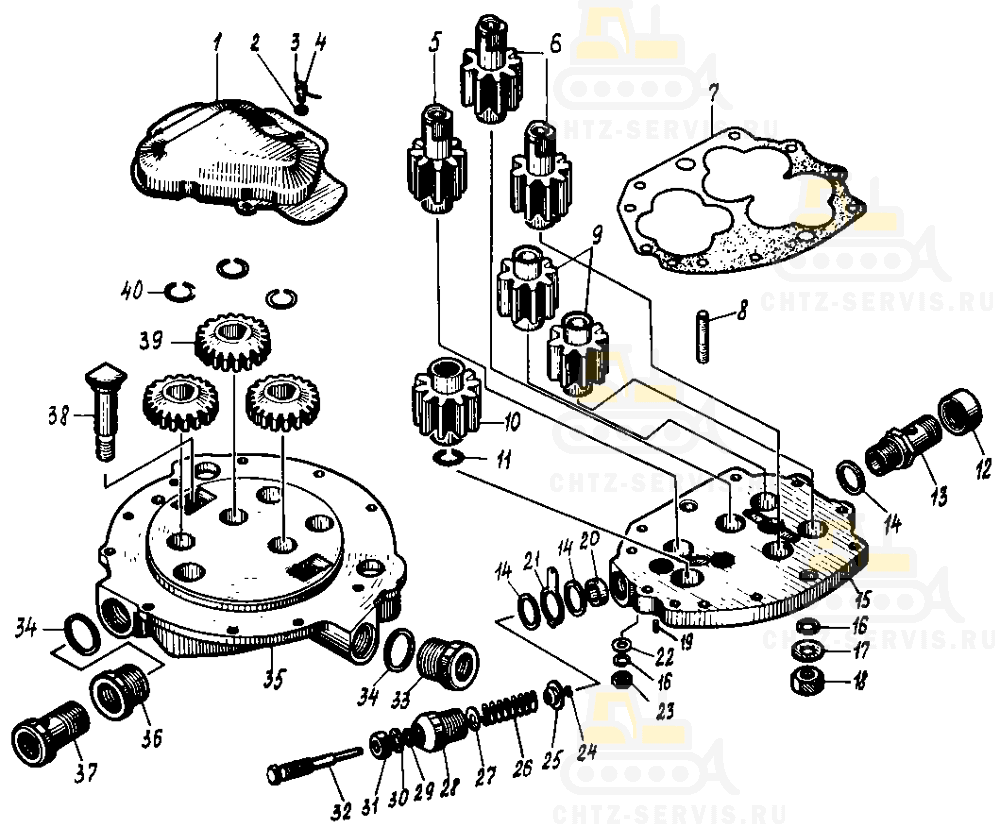

На картинке насос масляный в-46-6 схематично из каталога запчастей ЧТЗ

Насос масляный на В-46-6
#	Номенклатурный номер	Наименование детали	Кол-во	Вес, кг
	Сб.3312-00-15 Насос масляный		1	9,465
	Сб.312-03-5 Клапан редукционный		1	0,22
	Сб.3312-90-5 Корпус с крышкой		1	5,715
	Сб.3312-91-4 Корпус масляного насоса		1	3,55
	Сб.3312-92-2 Крышка масляного насоса		1	1,9
	Сб.3312-94-1 Шестерни спаренные		2	0,645
	Сб.3312-95-1 Шестерни спаренные		1	0,665
	Сб.33312-113-2 Шестерня с кольцом		1
1	3312-75 Кожух шестерен		1	0,2
2	351-03-2 Шайба чистая 5		3	0,0007
3	354-22 Проволока стопорная		4
4	302-44 Винт		3	0,002
5	3312-98 Шестерня масляного насоса ведомая		1	0,45
6	3312-99 Шестерня масляного насоса ведущая		2	0,468
7	412-57-1А Прокладка		1	0,066
8	350-40-1 Шпилька М8х48		10	0,14
9	3312-100 Шестерня		2	0,41
10	3312-101-4 Шестерня масляного насоса ведомая		1	0,47
11	308-19 Кольцо		1	0,001
12	412-35-1 Гайка глухая		1	0,1
13	412-53 Штуцер		1
14	355-10 Кольцо 24х30		33	0,2
15	3312-97-1 Крышка масляного насоса		1	1,8
16	353-24 Шайба 8Т65Г06		10	1,638
17	353-38 Шайба 14		2	0,01
18	351-61 Гайка М14х1,5		2	0,008
19	312-87 Шуруп стопорный		1	0,007
20	312-86 Седло клапана		1	0,012
21	312-13-2 Замок пластинчатый		1	0,005
22	353-05-1 Шайба чистая 8		10	0,0015
23	351-02 Гайка М8		10	0,0055
24	312-14 Кольцо стопорное		1	0,01
25	312-09-1 Клапан		1	0,01
26	312-12-4 Пружина клапана		1	0,03
27	312-11-2 Шайба упорная пружины		1	0,0024
28	312-08-2 Корпус клапана		1	0,13
29	412-161А Кольцо		1	0,005
30	353-07-1 Шайба чистая 10		1	0,002
31	351-60 Гайка М10х1		1	0,009
32	312-10-4 Болт установочный		1	0,04
33	350-114-1 Втулка		1	0,153
34	412-38 Прокладка		2	0,001
35	3312-96-1 Корпус масляного насоса		1	3,1
36	3312-112 Втулка		1	0,095
37	412-74 Зажим		1	0,165
38	412-31-1 Болт призонный		2	0,13
39	412-25-2 Шестерня привода масляного насоса		3	0,25
40	412-29-1 Кольцо стопорное		3	0,0016
