Нагнетатель В-46-6 ЧТЗ

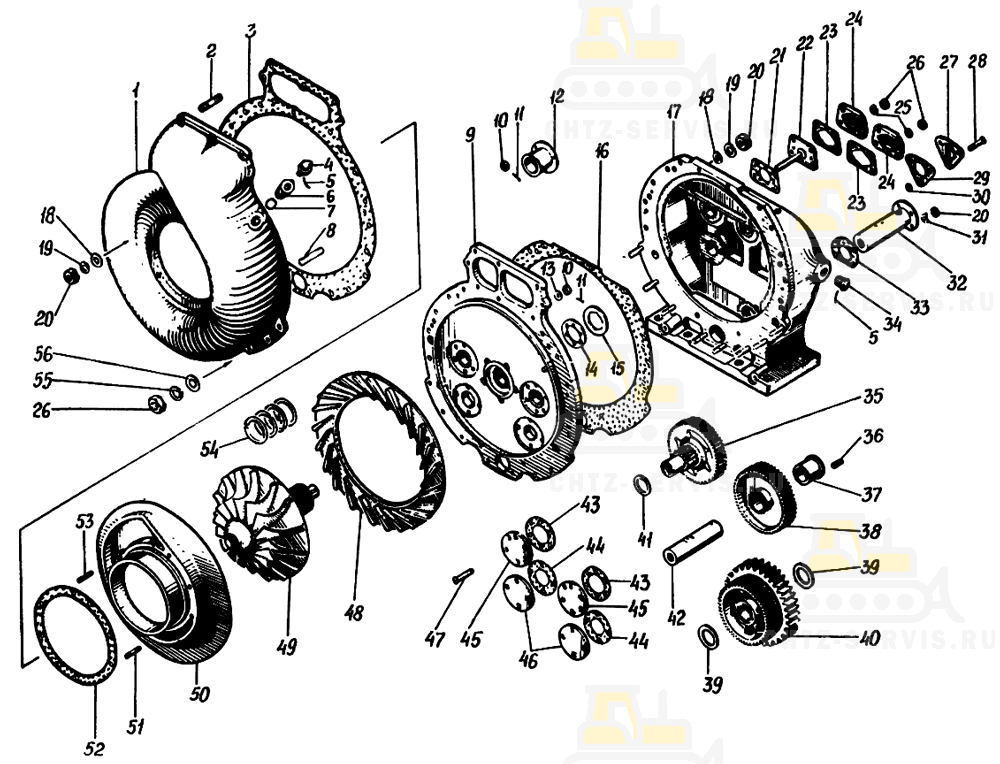

На картинке нагнетатель в-46-6 схематично из каталога запчастей ЧТЗ

Нагнетатель на В-46-6
#	Номенклатурный номер	Наименование детали	Кол-во	Вес, кг
	Сб.3338-109 Шестерня большая		1	0,894
	Сб.3338-401-10 Нагнетатель Н-46-6		1	40
	Сб.3338-404-7 Улитка с диском		1	8,5
	Сб.3338-408-1 Шестерня с втулкой		1	1,87
	Сб.3338-409 Шестерня промежуточная		2	1,28
	Сб.3338-410-3 Шестерня малая		1	0,885
	Сб.3338-413-1 Шестерня с поводком		1	3,5
1	3338-422-1 Улитка		1	5,35
2	350-33-2 Шпилька		8	0,01
3	3338-456-2А Прокладка улитки		1	0,04
4	301-101 Заглушка		1	0,02
5	354-22 Проволока стопорная		4
6	301-106-1 Втулка		1	0,025
7	355-08 Кольцо		1	0,14
8
9	Сб.3338-403-2 Крышка нагнетателя		1	5,5
10
11
12	3338-439А Стакан оси		2	0,115
13	353-04-2 Шайба		20	0,0009
14	3338-151 Кольцо калибровое		1	0,031
15	3338-150 Кольцо опорное		1	0,029
15	3338-156 Заглушка корпуса		2	0,086
16	3338-455-2А Прокладка корпуса		1	0,005
17	Сб.3338-402-4 Корпус нагнетателя		1	14
18	353-04-1 Шайба		18	0,0006
19	353-23 Шайба		18	0,801
20	351-06 Гайка		22	0,0025
21	3338-477 Прокладка		2	0,0015
22	Сб.3338-416 Фланец подвода масла		2	0,036
23	3338-476 Прокладка		3	0,0012
24	3338-468-1 Заглушка		3	0,08
25	353-26 Шайба		2	2,914
26	351-67 Гайка		30	0,004
27	3338-443 Заглушка		2	0,103
28	356-58 Винт М6х37		6	2,3
29	3338-444 Прокладка		2	0,0015
30	3338-480 Кольцо уплотнительн,		6	0,0004
31	353-11 Шайба		4	0,0011
32	Сб.3338-414 Ось в сборе		1	0,695
33	3338-454 Прокладка		1	0,0018
34	3338-498 Заглушка		1	0,058
35	Сб.3338-412-2 Шестерня большая		2	2,45
36
37	3338-437 Втулка шестерни		1	0,08
38	3338-438 Шестерня промежуточная		1	1,2
39	3308-257 Кольцо установочное		2	0,012
40	Сб.3338-407-4 Блок шестерен		1	6,03
41	308-72-2 Кольцо установочное		2	0,012
42	3338-440 Ось шестерни		2	0,46
43	3338-155 Прокладка		2	0,0019
44	3338-442 Прокладка		2	0,002
46	3338-441 Заглушка		2	0,088
47	356-77 Винт М6х30		20	0,006
48	3338-424-9 Диффузор		1	0,85
49	Сб.3338-405-4 Ротор нагнетателя		1	2,5
50	3338-423-5 Диск улитки		1	2,5
51	350-16A Шпилька		7	0,005
52	3338-479 Прокладка патрубка		1	0,0006
53	350-02 Шпилька		1	0,004
54	3338-472 Кольцо		4	0,006
55	353-24 Шайба		30	1,638
56	353-05-1 Шайба		18	0,0015

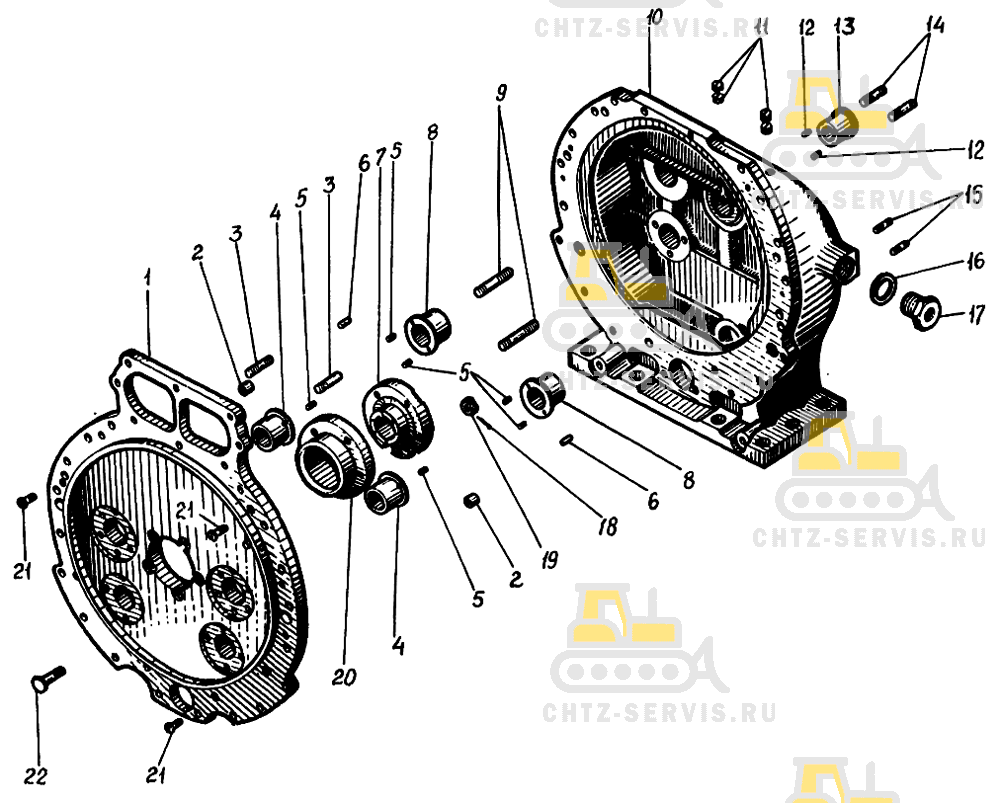

#	Номенклатурный номер	Наименование детали	Кол-во	Вес, кг
1	3338-421-1 Крышка нагнетателя		1	4,1
2	3338-170 Втулка установочная		2	0,0045
3	350-05 Шпилька		2	0,007
4	Сб.3338-428 Втулка крышки		2	0,086
5	356-57 Шуруп стопорный		12	0,0011
6	352-31 Штифт		2	0,0021
7	3338-466 Подшипник		1	0,54
8	3338-427 Втулка корпуса		2	0,07
9	350-37 Шпилька		18	0,02
10	3338-420-3 Корпус нагнетателя		1	7,87
11	356-63-3 Заглушка		6	0,023
12	356-51 Шуруп стопорный		2	0,0024
13	3338-432-1 Втулка вала		1	0,08
14	350-15 Шпилька		12	0,012
15	350-03 Шпилька		4	0,004
16	355-10 Кольцо		2	0,2
17	402-28-1 Втулка		2	0,056
18	354-09 Шплинт		31	0,23
19	351-28 Гайка		31	0,0025
20	3338-474 Обойма		1	0,385
21	356-81 Винт М6х18		3	0,004
22	3338-467 Болт		5	0,01

#	Номенклатурный номер	Наименование детали	Кол-во	Вес, кг
1	3338-436-1 Винт М10х28		1	0,03
2	3338-462-1 Шайба стопорная		1	0,003
3	3338-435-1 Колпачок		1	0,118
4	3338-433-2 Гайка вала		1	0,061
5	3338-452 Шайба		1	0,01
6	3338-431-5 Крыльчатка		1	1,45
7	3338-429 Кольцо		1	0,0163
8	3338-473 Втулка		1	0,115
9	Сб.3338-406 Вал крыльчатки		1	0,89
10	3338-138 Жиклер		1	0,0035
11	3338-167 Кольцо пружинное		1	0,0005

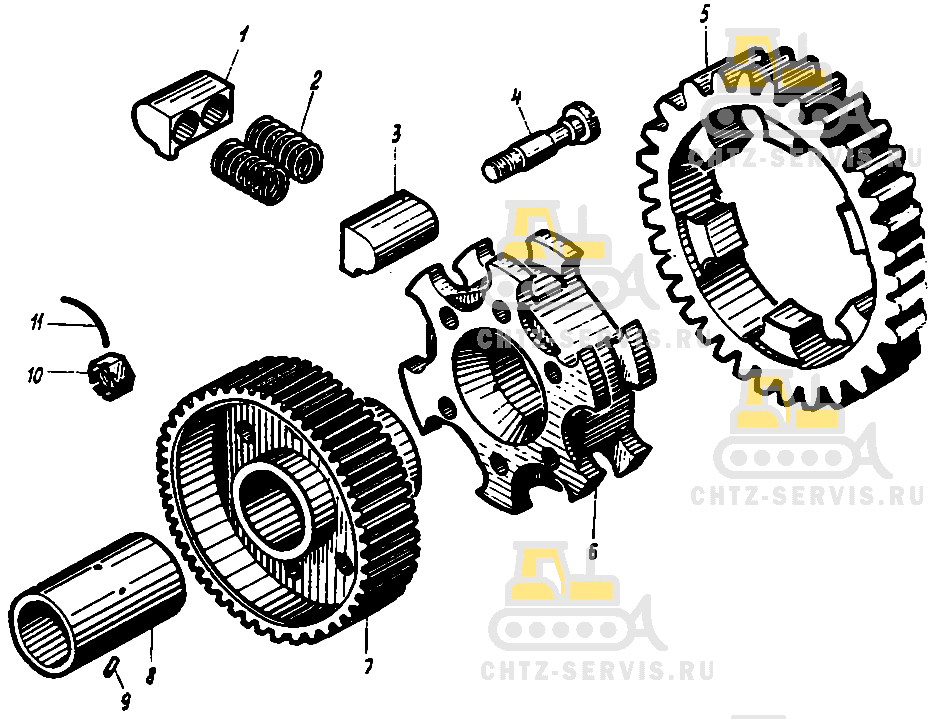

#	Номенклатурный номер	Наименование детали	Кол-во	Вес, кг
1	3338-453-2 Обойма пружин		6	0,044
2	3338-53 Пружина		12	0,012
3	3338-448-2 Обойма пружин		6	0,044
4	3338-451 Болт М9х50		6	0,061
5	3338-447-1 Венец		1	1,5
6	3338-446-1 Поводок блока		1	1,46
7	3338-445-1 Шестерня		1	1,65
8	3338-449-1 Втулка блока		1	0,226
9	352-02-1 Штифт		3	0,0003
10	351-24-1 Гайка		6	0,007
11

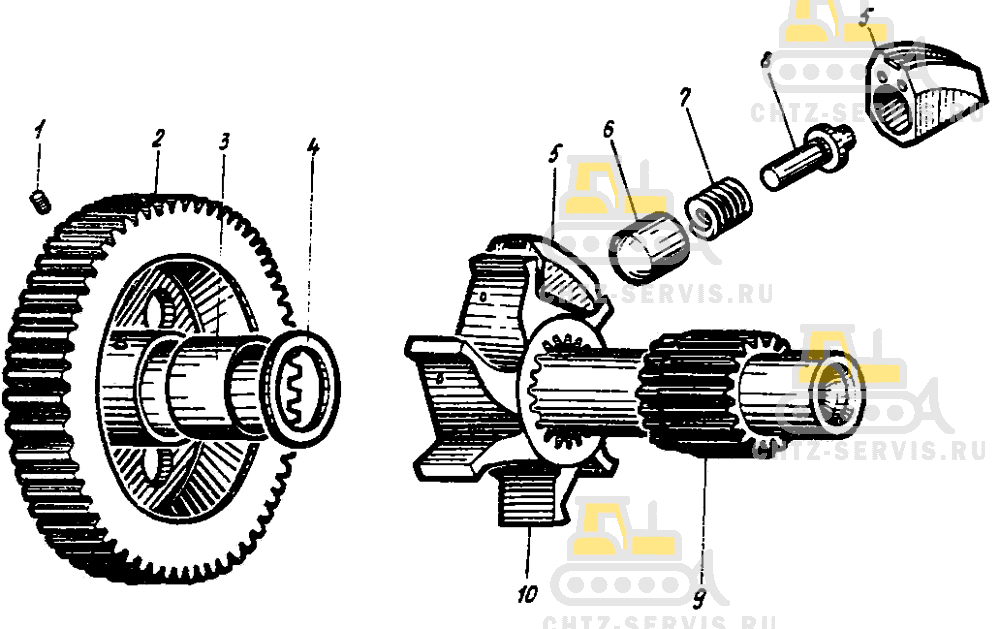

#	Номенклатурный номер	Наименование детали	Кол-во	Вес, кг
1
2	3338-145 Шестерня большая		1	0,854
3	3338-146 Втулка большой шестерни		1	0,04
4	3338-148 Шайба		1	0,0053
5	3338-57-4 Сухарь		12	0,081
6	3338-55-4 Колпачок		12	0,012
7	3338-471 Пружина		6	0,016
8	3338-469-1 Штифт сухаря		6	0,0115
9	3338-457 Шестерня малая		1	0,585
10	3338-458-3 Поводок		1	0,3
