Картер В-46-6 ЧТЗ

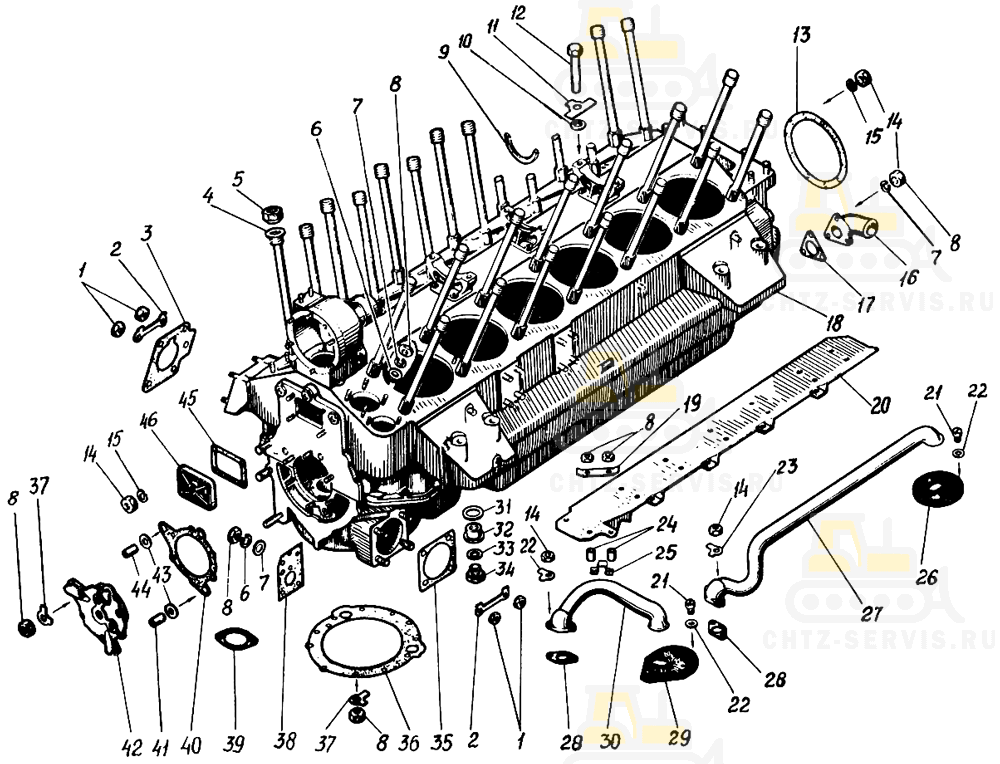

На картинке картер в-46-6 схематично из каталога запчастей ЧТЗ

Картер на В-46-6
#	Номенклатурный номер	Наименование детали	Кол-во	Вес, кг
	Сб.3301-00-37 Картер		1
	Сб.301-13-1А Шпилька стягивающая		14	0,145
1	301-91-3 Крышка люка		1	0,45
1	351-50 Гайка М10		12	0,042
2	353-39 Шайба стопорная 10		4	0,007
3	3301-39-2 Прокладка		1	0,0007
4	301-23-1 Шайба		28	0,039
5	301-20-2 Гайка		28	0,065
6	353-05-1 Шайба чистая 8		69	0,0015
7	353-24 Шайба 8Т		85	1,638
8	351-02 Гайка М8		131	0,0055
9	301-54 Кольцо стопорное		1	0,036
10	301-53 Шайба		6	0,007
11	301-55 Замок пластинчатый		6	0,0028
12	356-15 Болт М8х85		6	0,036
13	301-118-2 Прокладка		1	0,008
14	351-06 Гайка М6		18	0,0025
15	353-23 Шайба 6Т		14	0,801
16	402-461-1 Патрубок		1	0,2
17	303-14-2 Прокладка		1	0,002
18	Сб.3301-15-30 Картер		1
19	402-20 Замок пластинчатый		8	0,008
20	402-15-1 Маслоуловитель		1	24473
21	302-44 Винт		8	0,002
22	353-03-2 Шайба чистая 5		8	0,0007
23	353-11 Шайба стопорная 7		4	0,0011
24	302-113-1 Проставка		14	0,012
25	402-13 Хомут		6	0,01
26	402-19 Сетка		1	0,025
27	Сб.402-02-1 Труба отсасывающая		1	0,15
28	402-10 Прокладка		2	0,003
29	402-14 Сетка		1	0,35
30	Сб.402-01-1 Труба отсасывающая		1	0,42
31	412-76А Прокладка		3	0,0025
32	301-33-2 Втулка		3	0,086
33	355-13 Кольцо 22х30		1	0,24
34	401-452 Пробка		1	0,01
35	402-17 Прокладка		1	0,005
36	402-16-1 Прокладка		1	0,02
37	353-16-1 Шайба стопорная 8		19	0,0019
38	402-103-1 Прокладка		1	0,004
39	301-97-1 Прокладка		1	0,0009
40	401-94-3 Прокладка		1	0,0058
41	301-160-4 Жиклер		2	0,008
42	Сб.401-01 Крышка		1	2,119
43	301-161А Кольцо		3	0,005
44	301-160-3 Жиклер		1	0,065
45	301-95-1 Прокладка		1	0,0017

#	Номенклатурный номер	Наименование детали	Кол-во	Вес, кг
1	Сб.308-04-13 Корпус привода топливного насоса		1
2	351-50 Гайка М10		12	0,042
3	353-15 Шайба стопорная 11		4	0,0022
4	350-18 Шпилька М10х57		2	0,036
5	308-94-2 Прокладка		1	0,0012
6	Сб.308-145-1 Подшипник		1
7	301-32 Штифт контрольный		2	0,012
8	350-21-1 Шпилька М10х48		2	0,024
9	3301-17-1А Шпилька		28	1,028
10	351-02 Гайка М8		131	0,0055
11	353-24 Шайба 8Т		85	1,638
12	301-51-4 Кронштейн		2	0,785
13	301-52-4 Кронштейн		1	0,785
14	350-15 Шпилька М8х35		26	0,012
15	352-26 Штифт цилиндрический 6С3х14		7	0,004
16	Сб.401-363 Штуцер		1	0,075
17	355-15 Кольцо 27х35		1	0,33
18	350-92-1 Шпилька М10х125		2	0,05
19	301-202 Втулка		2	0,065
20	350-144 Шпилька М12х60		8	0,05
21	3301-16-39 Картер верхний		1	105
22	Сб.401-10 Труба		2	0,52
23	412-76А Прокладка		3	0,0025
25	301-25-1 Стопор		15	0,09
26	301-82-5 Вкладыш верхний		7	0,283
27	3301-85-4А Вкладыш упорный верхний		1	0,67
28	301-84-2А Шпилька стягивающая		14	0,12
29	301-110A Шайба		28	0,0036
30	354-28 Шплинт 2.5х20		14
31	301-89-3 Гайка с прорезями		14	0,015
32	350-42 Шпилька М8х28		12	0,01
33	350-41-1 Шпилька М9х38		8	0,015
34	301-83-5 Вкладыш нижний		7	0,283
35	3301-86-4А Вкладыш упорный нижний		1	0,674
36	301-43-7 Крышка первого подшипника		1	2,045
37	301-50-5 Крышка средних подшипников		5	2,045
38	401-465 Люнет		14	0,0012
39	3301-48-5А Крышка упорного подшипника		1	43587
40	3301-187А Крышка подшипника 8-ой опоры		1	1,325
41	301-18-3 Шпилька		2	0,5
42	350-03 Шпилька М6х24		20	0,004
43	350-40-1 Шпилька М8х48		29	0,019
44	301-81-2 Гайка		14	0,019
45	350-32-2 Шпилька М8х40		48	0,01
46	402-06-43 Картер нижний		1	32,1
47	412-53 Штуцер		2	0,125
48	356-79 Болт М8х44 призонный		4	0,025
49	355-10 Кольцо 24х30		5	0,2
50	402-07 Втулка		1	0,085
51	402-21 Штуцер		9	0,016
52	350-11 Шпилька М10х52		8	0,025
53	350-40-1А Шпилька М8х48		2	0,019
54	352-18 Штифт цилиндрический 8С3х22		9	0,0095
55	350-90А Шпилька М8х26		11	0,012
56	350-122 Шпилька М8х72		4	0,02
57	402-08-1 Втулка		1	0,02
58	354-18 Шплинт 4х36		16	3,67
59	301-21-1 Гайка		16	0,084
60	350-90 Шпилька М8х38		3	0,012
61	301-113-1 Шайба		16	0,020
62	301-18-1Б Шпилька		14	0,643
63	401-366 Заглушка		2	0,042
64	355-08 Кольцо 18х24		5	0,14
65	401-122 Винт		2	0,030
66	350-37 Шпилька М8х51		1	0,02
67	350-94 Шпилька М10х42		6	0,025
68	301-106-1 Втулка		1	0,025
69	350-16A Шпилька М6х32		8	0,005
