Блок дизеля и газораспределение В-46-6 ЧТЗ

На картинке блок дизеля и газораспределение в-46-6 схематично из каталога запчастей ЧТЗ

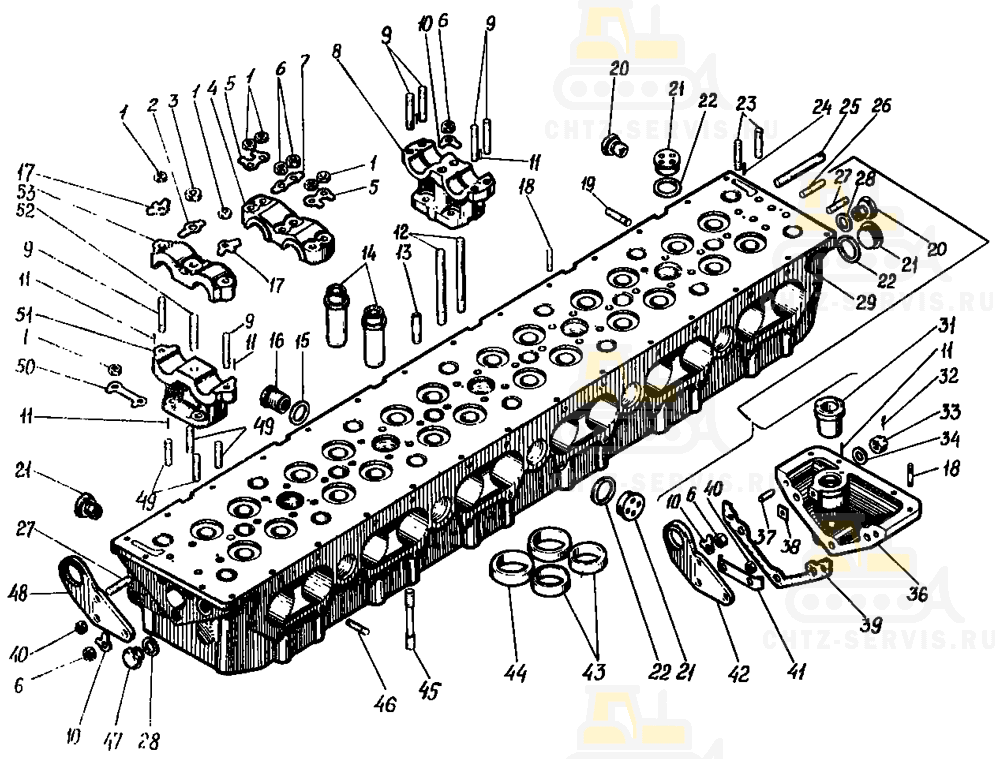

Блок дизеля и газораспределение на В-46-6
#	Номенклатурный номер	Наименование детали	Кол-во	Вес, кг
4	306-38-1 Крышка упорного подшипника		2	0,2
8	306-37-3 Основание упорного подшипника		2	0,45
9	350-40-1 Шпилька М8х48		32	0,019
12	350-07-2 Шпилька М9х109		4	0,05
13	350-08-5 Шпилька М8х58		24	0,015
14	306-17-5 Направляющая клапана		48	0,155
16	306-19-2 Втулка пускового клапана		12	0,03
18	350-16A Шпилька М6х32		68	0,005
20	301-106-1 Втулка		6	0,025
21	306-25 Заглушка		32
22	306-165 Кольцо		32	0,0018
23	350-27 Шпилька М9х40		20	0,02
25	350-10-1 Шпилька М12х84		6	0,056
29	306-34-19 Головка блока левая		1	36,61
31	306-75-3 Втулка наклонного валика		2	0,11
36	306-36-1 Коробка наклонного валика левая		1	0,725
38	306-111 Прокладка		2	0,005
39	306-87 Прокладка		2	0,0005
41	402-20 Замок пластинчатый		2	0,008
42	306-98-8 Угольник		1	0,26
43	306-22-1 Седло		24	0,065
44	306-23-1 Седло		24	0,065
47	306-163 Заглушка		2	0,02
48	306-98-6 Угольник		2	0,27
49	350-15 Шпилька М8х35		50	0,012
51	306-40-1А Основание подшипника		12	0,36
52	350-21-1 Шпилька М10х48		14	0,024
53	306-41A Крышка подшипника		12	0,17

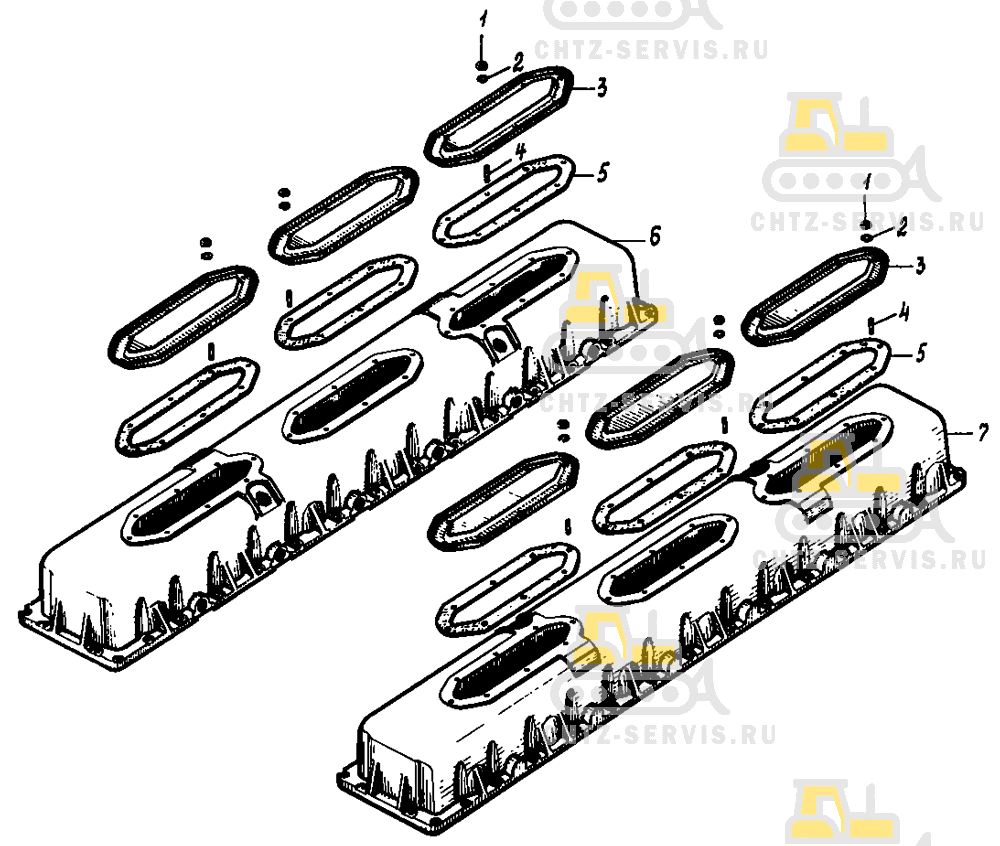

Блок дизеля и газораспределение на В-46-6

#	Номенклатурный номер	Наименование детали	Кол-во	Вес, кг
3	306-60-1 Крышка люка		6	0,33
5	306-77 Прокладка		6	0,035
7	306-94-11 Крышка головки левая		1	9,4
6	406-93-7 Крышка головки правая		1	9,4
4	350-03 Шпилька М6х24		48	0,004

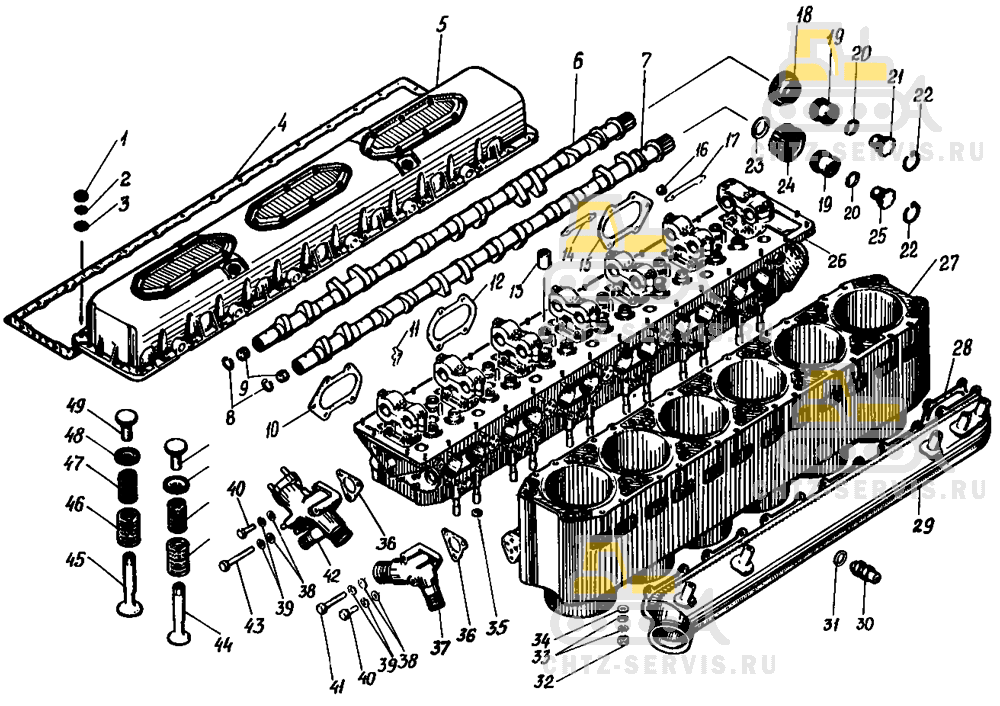

#	Номенклатурный номер	Наименование детали	Кол-во	Вес, кг
	306-16-19 Головка блока правая		1	36,61
	Сб.306-02-20 Головка блока левая		1	49,6
	Сб.306-03-3 Упорный подшипник		2	0,775
	Сб.306-04-2 Подшипник		12	0,64
	Сб.306-06-3Б Клапан впуска		24	0,365
	Сб.306-07-3А Клапан выпуска		24	0,37
	Сб.306-09-10 Крышка головки левая		1
	306-20-2 Коробка наклонного валика (правая)		1	0,73
	Сб.307-03-1 Шестерня распределительного вала впуска		2	0,62
	Сб.307-04-1 Шестерня распределительного вала выпуска		2	0,465
4	306-83-4 Прокладка		2	0,046
5	Сб.306-08-8 Крышка головки правая		1
6	307-21-1А Вал распределительный выпуска		2	4,925
7	307-06-4А Вал распределительный впуска		2	4,866
8	307-19-2 Замок		4	0,0016
9	307-13-1 Заглушка		4	0,03
10	Сб.3306-15-2 Прокладка выпускного коллектора		2	0,036
12	Сб.3306-15 Прокладка		8	0,03
13	306-71-1 Гайка крепления форсунки		24	0,008
15	Сб.3306-15-3 Прокладка выпускного коллектора		2	0,036
18	307-16-2 Шестерня распределительного вала выпуска		2	0,335
19	307-08-3 Втулка распределительного вала		4	0,13
20	307-12 Замок		4	0,004
21	407-450 Гайка		2	0,125
22	307-11 Замок		4	0,006
23	307-14-1 Кольцо установочное		2	0,018
24	307-07-2 Шестерня распределительного вала впуска		2	0,49
25	407-451 Гайка		2	0,125
26	Сб.306-01-20 Головка блока правая		1	49,6
27	Сб.406-12-44 Блок правый		1	104,45
27	Сб.406-13-44 Блок левый		1	104,45
28	306-89 Прокладка		12	0,015
29	Сб.419-05-7 Коллектор впускной правый		1	7,1
30	Сб.322-13-3 Клапан пусковой		6	0,117
33	306-117-1 Шайба тарельчатая		96	0,027
35	303-41 Кольцо		6	0,001
36	306-32-1 Прокладка		2	0,002
37	406-35-18 Угольник левый		1
42	Сб.406-05-3 Угольник правый		1	0,898
44	306-50-5А Клапан выпуска		24	0,255
45	306-46-7 Клапан впуска		24	0,25
46	306-65-2А Пружина большая		48	0,09
47	306-66-2А Пружина малая		48	0,57
48	306-48-7 Замок тарелки		48	0,05
49	306-47-2 Тарелка клапана		48	0,115
