| # | Условное обозначение подшипника | Масса, кг | Кол-во |
| 1 | 310 | 1,08 | 6 |
| 2 | 120 | 1,28 | 4 |
| 3 | 221 | 3,63 | 1 |
| 4 | 110 | 0,249 | 2 |
| 5 | 308 | 0,635 | 2 |
| 6 | 205 | 0,126 | 4 |
| 7 | 214 | 1,08 | 2 |
| 8 | 210АК | 0,461 | 4 |
| 9 | 313 | 2,11 | 2 |
| 10 | 224 | 5,24 | 2 |
| 11 | 80218 | 2,174 | 4; 2 1 |
| 6; 4 1 | |||
| 6; 4 1 | |||
| 6; 4 1 | |||
| 2 | |||
| 12 | 228А | 9,60 | 2 |
| 13 | 180205 | 0,128 | 1 |
| 14 | 8318 | 3,79 | 1 |
| 15 | 8314 | 2,09 | 1 |
| 1 Для ТР12 | |||

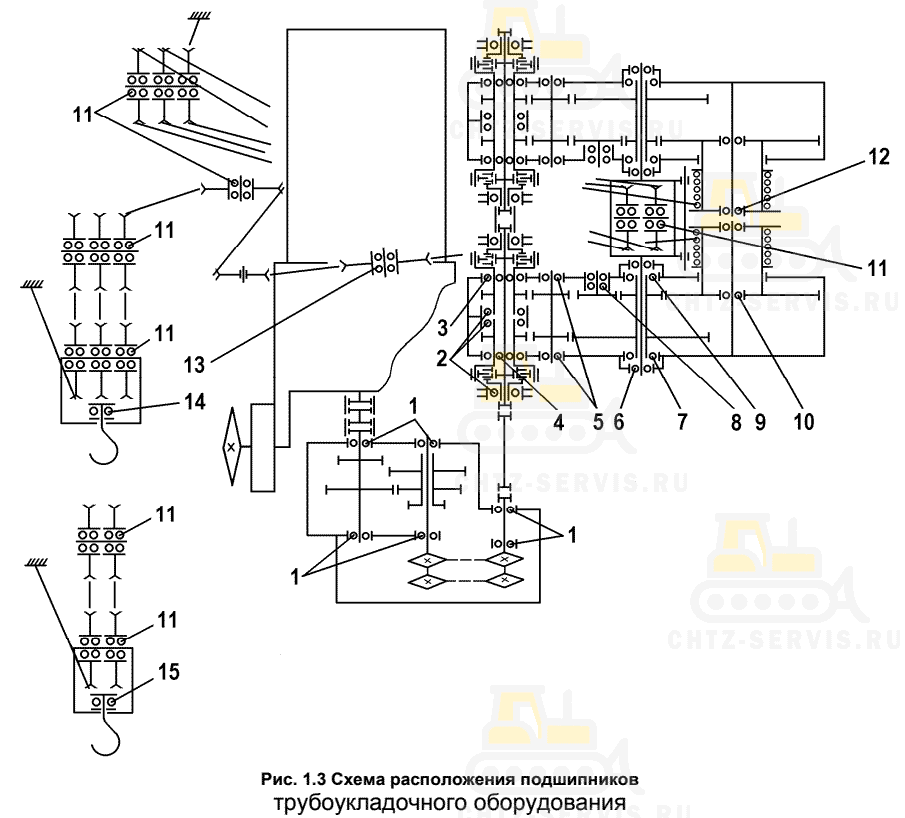

Схема расположения подшипников трубоукладочного оборудования ТР20 и ТР12 ЧТЗ
