Кран-трубоукладчик ТР20 и ТР12 - общий вид ЧТЗ

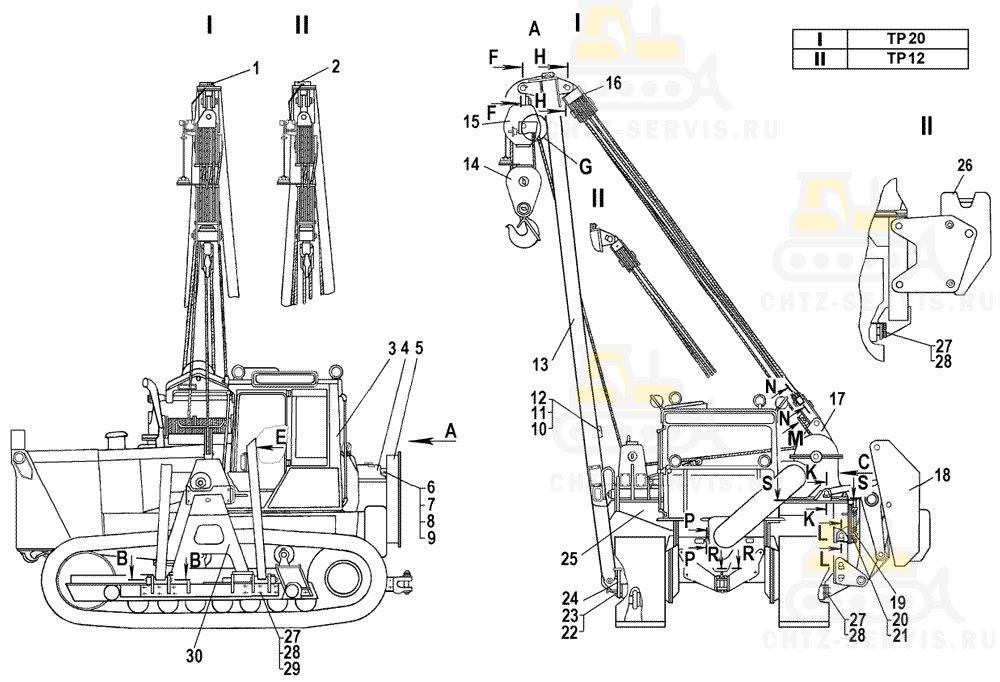

На картинке кран-трубоукладчик тр20 и тр12 - общий вид схематично из каталога запчастей ЧТЗ

Кран-трубоукладчик ТР20 и ТР12 - общий вид
#	Номенклатурный номер	Наименование детали	Кол-во
1	–	Установка автомата защиты крана	1
2	–	Установка автомата защиты крана	1
3	–	Трактор Т10МБ.0120-5 ¹; Трактор Т10МБ.0121-5 ²; Трактор Т10МБ.0122-5 ³	1
4	71-53-8СП	Кожух карданного вала	1
5	71-44-2СП Редуктор отбора мощности		1
6	–	Вал карданный 4540-2201010-02	1
7	700-28-2564	Болт	8
8	700-30-727-01	Гайка	8
9	–	Шплинт 3,2х32	8
10	–	Шайба 16 ОТ 65Г 09	5
11	–	Болт М16-8gx30.58.019	3
12	71-53-3СП Указатель грузоподъемности ⁴		1
12	71-53-19СП Указатель грузоподъемности ⁵		1
13	71-53-2СП	Стрела	1
13	71-53-21СП ⁶	Стрела	1
13	71-53-15 ⁵	Стрела	1
14	71-53-33СП Блок подвижный ⁴		1
14	71-53-36СП Блок подвижный ⁵		1
15	71-53-32СП Блок подвесной ⁴		1
15	71-53-35СП Блок подвесной ⁵		1
16	71-53-9СП Блок стреловой ⁴		1
16	71-53-17СП Блок стреловой ⁵		1
17	71-44-1СП Лебедка ⁴		1
17	71-44-1-01CП ⁵	Лебедка	1
18	71-53-5СП ⁴	Установка противовеса	1
19	71-53-219CП Выключатель противовеса		1
20	–	Болт М12-6gх40.58.019	4
21	–	Шайба 12 ОТ 65Г 09	4
22	–	Болт М20-8gх40.66.019	2
23	–	Шайба 20 ОТ 65Г 09	9
24	71-53-6СП	Лестница	1
25	–	Установка рамы	1
26	71-53-14СП ⁵	Установка противовеса	1
27	700-28-2568	Болт	24
28	–	Шайба 24 ОТ 65Г 09	24
29	71-53-107СП	Кронштейн	1
30	71-53-134СП	Кронштейн стрелы	1
¹ Трактор с электростартерной системой пуска ² Трактор с пусковым двигателем ³ Трактор с пусковым двигателем, предпусковым жидкостным подогревателем (ПЖД), масляным отопителем в кабине ⁴ Для ТР20 ⁵ Для ТР12 ⁶ Стрела 9 м для ТР20 и ТР12

Крепления трубоукладчика ТР20 и ТР12
#	Номенклатурный номер	Наименование детали	Кол-во
1	71-53-169	Ось	2
2	700-28-2486 Болт		2
3	–	Шайба 16 ОТ 65Г 09	5
4	3013 Гайка		2
5	71-53-170	Кронштейн	1
6	–	Болт М10-6gх40.58.019	4
7	–	Гайка М10-7Н.6.019	4
8	–	Шайба 10 ОТ 65Г 09	14
9	31308 Шайба		4
10	71-53-121СП	Кронштейн	1
11	700-40-8549	Прокладка	2
12	71-53-242СП	Кожух	1
13	–	Шайба 6Т 65Г 09	4 ¹, 8 ²
14	–	Болт М6-6gх12.88.35.019	4
15	71-53-168	Клин	2
16	-	Канат 20-Г-ВК-Н-О-Т-1770 ¹; Канат 18-Г-ВК-Н-О-Т-1770 ²; Канат 19,5-Г-ВК-Н-О-Т-1770 ^{1, 2}	65 м; 80м ³
17	–	Проволока 1,6-I	6 м
18	–	Шплинт 8х100.019	2
19	700-31-2696 Шайба		2
20	700-30-2410 Гайка		2
21	71-53-167	Кольцо	2
22	–	Масленка 1.3.Ц6	5 ¹, 2 ²
23	71-53-94 Палец		2
24	71-53-173 ¹	Ось	4
25	700-37-2105 Пробка ¹		4
26	71-53-174 Пластина ¹		4
27	–	Болт М10-6gх30.58.019 ¹	8
28	50-50-302 Кольцо ¹		8
29	–	Болт М10-6gх25.58.019	4
30	71-53-257СП	Ролик	1
31	700-40-8548	Прокладка	1
32	29338 Шпилька		2
33	30230 Гайка		2
34	–	Шайба 30 65Г 09	14
35	28234 Болт		7
36	–	Шайба 20 ОТ 65Г 09	9
37	71-53-49	Прокладка	2
38	71-53-171	Плита	4
39	700-28-2588	Болт	12
40	700-31-2081 Шайба		12
41	700-32-221 Штифт		4
¹ Для ТР20 ² Для ТР12 ³ Для стрелы 9 м
