Рама ТР20 и ТР12 ЧТЗ

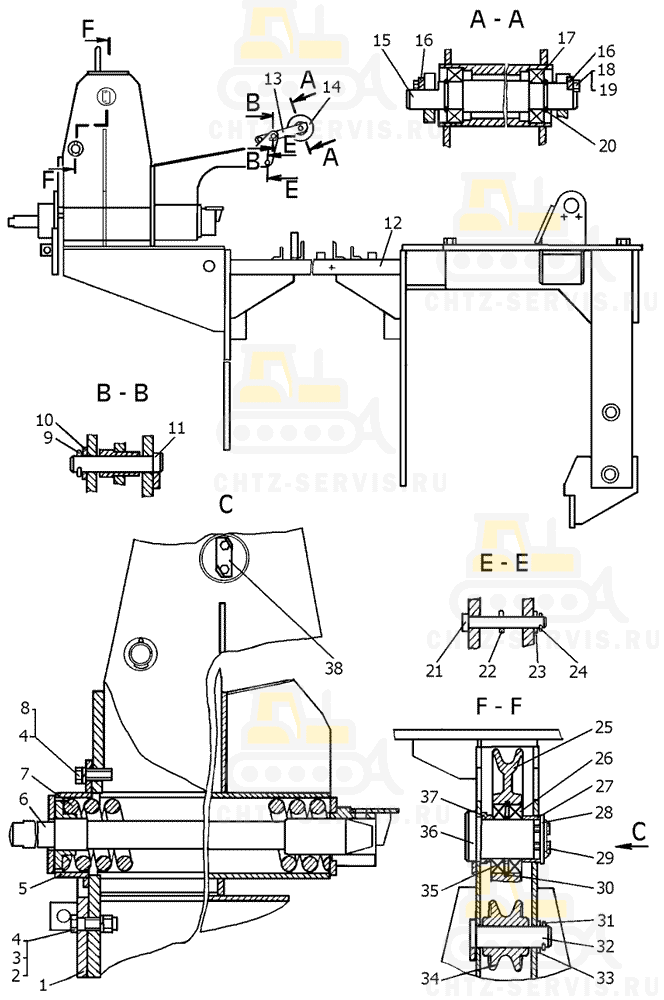

На картинке рама тр20 и тр12 схематично из каталога запчастей ЧТЗ

Рама ТР20 ТР12
#	Номенклатурный номер	Наименование детали	Кол-во
–	71-53-106СП Рама ¹		-
–	71-53-194СП Рама ²		-
1	71-53-136 Накладка		1
2	28582 Болт		4
3	3015 Гайка		4
4	–	Шайба 20 ОТ 65Г 09	7
5	71-53-111СП Крышка		1
6	71-53-112СП Шток		1
7	700-38-2153 Пружина		1
8	–	Болт М20х50.88.35.019	3
9	–	Шплинт 4х25	1
10	31477-01 Шайба		1
11	71-53-339-01 Ось		1
12	71-53-109СП Рама ¹		1
12	71-53-224CП Рама ²		1
13	71-53-131СП Рычаг ³		1
14	71-53-110СП Ролик		1
14	71-53-132СП Ролик ³		1
15	71-53-314 Ось ³		1
16	71-53-315 Планка ³		2
17	–	Подшипник 180205 ³	2
18	–	Болт М8-6gх16.58.019 ³	4
19	–	Шайба 8Т 65Г 09 ³	4
20	700-58-2332 Кольцо ³		2
21	700-47-91 Валик с головкой ¹		1
21	700-47-96 Валик с головкой ²		1
22	700-38-2894 Пружина		1
23	31308-1 Шайба		1
24	–	Шплинт 2,5х25	1
25	71-53-61 Блок		1
25	71-53-62 Блок		1
26	–	Подшипник 80218	2
27	71-53-341 Втулка		1
28	71-53-344 Шайба упорная		1
29	–	Болт М12-6gх30.58.019	2
30	700-58-2558 Кольцо		1
31	–	Шплинт 6,3х63	1
32	71-53-339 Ось		1
33	700-31-2042 Шайба		1
34	71-53-338 Блок		1
35	71-53-65 Кольцо		1
36	71-53-340 Ось		1
37	71-53-342 Втулка		1
38	71-53-343 Планка		1
¹ Для ТР20 ² Для ТР12 ³ Входит в 71-53-110СП
