Блок подвижный ТР20 и ТР12 ЧТЗ

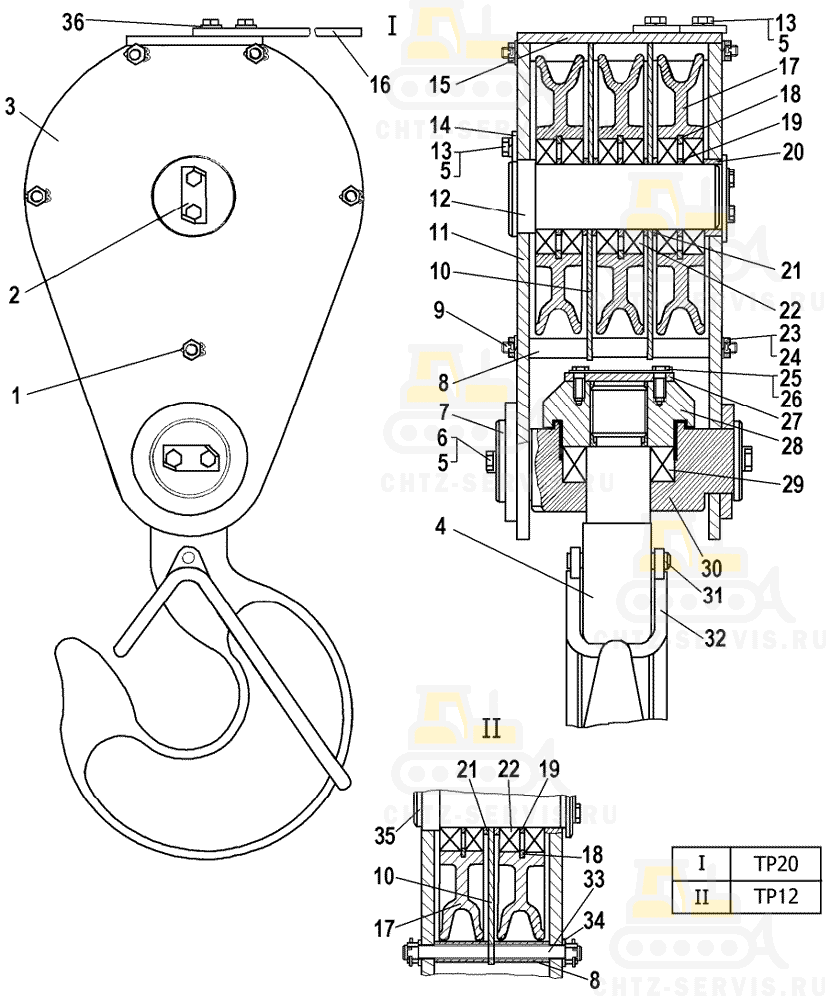

На картинке блок подвижный тр20 и тр12 схематично из каталога запчастей ЧТЗ

Блок подвижный ТР20 ТР12
#	Номенклатурный номер	Наименование детали	Кол-во
–	71-53-33СП Блок подвижный ¹		1
–	71-53-36СП Блок подвижный ²		-
1	–	Шплинт 4х25 ¹	10
1	–	Шплинт 4х32 ²	10
2	700-31-2662 Пластина стопорная		3
3	71-53-124СП Щека		1
4	71-53-82 Крюк ¹		1
4	71-53-363 Крюк ²		1
5	–	Шайба 12 ОТ 65Г 09	10 ¹; 2 ²
6	–	Болт М12-6gх35.58.019	6
7	71-53-68 Диск		3
8	71-53-92 Распорка		9 ¹; 6 ²
9	700-29-2561-01 Шпилька ¹		5
10	71-53-90 Перегородка		2 ¹; 1 ²
11	71-53-124-01СП Щека		1
12	71-53-63-01 Ось ¹		1
13	–	Болт М12-6gх25.58.019	4 ¹; 6 ²
14	71-53-69 Планка		1
15	71-53-125СП Крышка ¹		1
15	71-53-190СП Крышка ²		1
16	71-53-590 Пластина		1
17	71-53-61 Блок		3 ¹; 2 ²
17	71-53-62 Блок		3 ¹; 2 ²
18	700-58-2558 Кольцо		3 ¹; 2 ²
19	71-53-65 Кольцо		3 ¹; 2 ²
20	71-53-67 Втулка		1
21	71-53-64-01 Кольцо		4 ¹; 2 ²
22	–	Подшипник 80218	6 ¹; 4 ²
23	700-30-2403 Гайка		10
24	–	Шайба 16 ОТ 65Г 09	10 ¹
25	–	Болт М12х30.58.019	2 ¹
26	700-31-2693 Пластина стопорная ¹		1
26	700-31-2702 Пластина стопорная ²		1
27	71-53-85 Оседержатель ¹		1
27	71-53-366 Оседержатель ²		1
28	71-53-84 Гайка ¹		1
28	71-53-365 Гайка ²		1
29	–	Подшипник 8314 ²;	1
29	–	Подшипник 8318 ¹	1
30	71-53-83 Траверса ¹		1
30	71-53-364 Траверса ²		1
31	71-53-81 Штифт ¹		1
31	71-53-81-01 Штифт ²		1
32	71-53-123СП Скоба ¹		1
32	71-53-191СП Скоба ²		1
33	700-29-2521 Шпилька ²		5
34	31477-01 Шайба ²		10
35	71-53-370-01 Ось ²		1
36	3135-1 Шайба ²		2
¹ Для ТР20 ² Для ТР12 заказывать комплект 71-53-328СП
