Установка топливной аппаратуры Т10М Б10М ЧТЗ

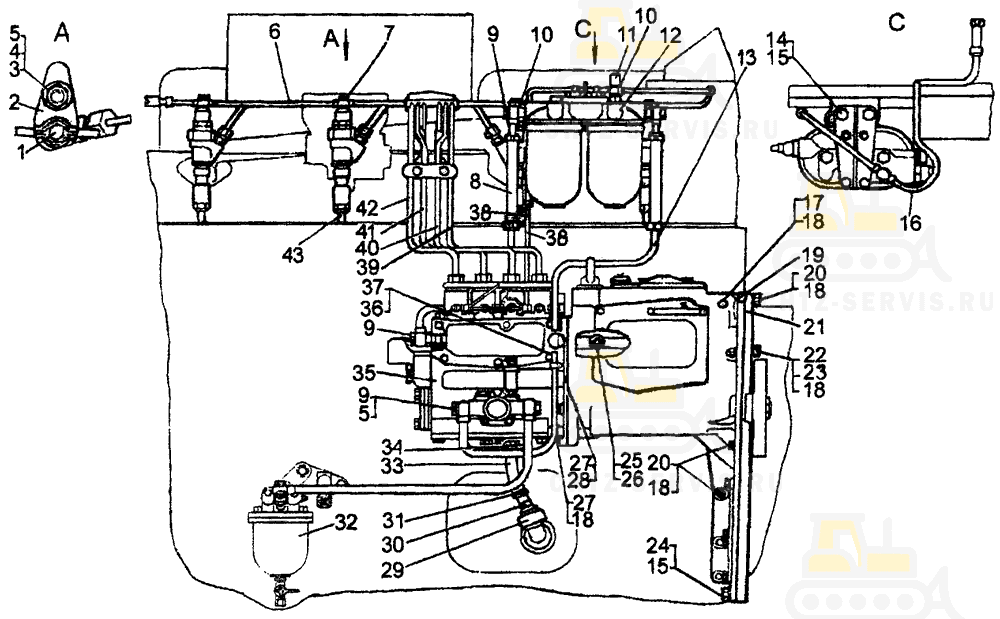

На картинке установка топливной аппаратуры т10м б10м схематично из каталога запчастей ЧТЗ

Установка топливной аппаратуры на Т10М
#	Номенклатурный номер	Наименование детали	Кол-во
1	67143 Штуцер		4
2	14-69-42 Рычаг		1
3	700-30-2414 Гайка		4
4	14-69-46 Шайба		4
5	29466-01 Шпилька		4
6	51-69-111СП Трубка		1
7	40938 Кольцо		8
8	51-41-148СП Топливопровод		1
9	700-41-2716 Болт поворотного угольника		3
10	51-06-8 Кольцо		8
11	51-70-136СП Клапан		1
12	51-70-153СП Топливный фильтр тонкой очистки		1
13	51-41-147СП Топливопровод		1
14	-	Болт М12х25.58.019	2
15	-	Шайба 12 ОТ 65Г 09	3
16	51-41-141СП Трубка		1
17	-	Болт М10-6дх170.58.019	1
18	-	Шайба ЮОТ65Г09	19
19	06577 Прокладка		3
20	-	Болт М10х30.58.019	11
21	46170 Прокладка		1
21	700-40-20011 Прокладка		1
22	-	Болт М10x40.58.019	1
23	-	Гайка М10.6.019	1
24	28579 Болт		1
24	-	Болт M12-6gx40.58.019	1
25	06322 Ось		1
26	-	Шплинт 2x12	2
27	3084 Гайка		7
28	353-07-1 Шайба		1
29	700-41-3565 Гайка		1
30	51-41-152СП Трубка		1
31	-	Хомут червячный SGT 20-32/9	1
32	51-70-148СП Фильтр топливный (грубой очистки)		1
33	700-40-20010 Рукав		1
34	51-41-139СП Трубка		1
35	51-157СП Насос топливный с регулятором ¹		1
35	51-157-01СП Насос топливный с регулятором ²		1
36	700-40-2654 Прокладка		1
37	700-41-3598 Хомут		1
38	51-69-133СП Трубка		1
39	51-69-128СП Топливопровод высокого давления		1
40	51-69-129СП Топливопровод высокого давления		1
41	51-69-130СП Топливопровод высокого давления		1
42	51-69-131СП Топливопровод высокого давления		1
43	14-69-117-1СП Форсунка		4
¹ Для двигателя мощностью 180 л.с.
² Для двигателя мощностью 140 л.с.
