Топливный насос Т10М Б10М ЧТЗ

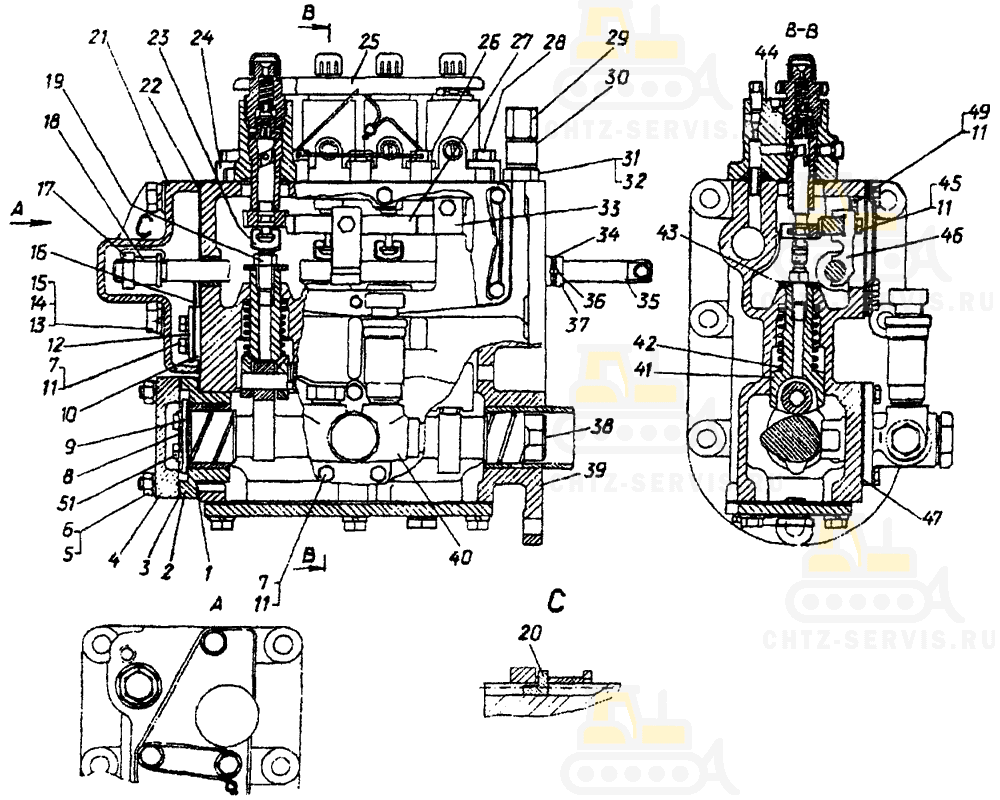

На картинке топливный насос т10м б10м схематично из каталога запчастей ЧТЗ

Топливный насос Т10М
#	Номенклатурный номер	Наименование детали	Кол-во
-	51-67-24-03СП Топливный насос		1
1	40743 Прокладка		1
2	67206СП Подшипник		1
3	40742 Прокладка		1
4	67243 Крышка подшипника		1
5	-	Шайба 8Т 65Г 09	10
6	-	Гайка М8×1.6.019	4
7	-	Болт М6×20.58.019	6
8	3185 Пластина		1
9	67233 Шайба упорная		1
10	51-67-95 Пластина корректора		1
11	-	Шайба 6Т 65Г 09	8
12	51-67-82 Накладка пружины корректора		1
13	-	Шайба 10 ОТ 65Г 09	9
14	31437 Шайба		9
15	28474 Болт		2
16	67239 Пружина корректора		1
17	30202 Гайка		1
18	67255 Муфта		1
19	3083 Гайка		4
20	67127 Угольник стопорный		1
21	14-67-2-2 Крышка корректора		1
22	40741-1 Прокладка		1
23	67230 Хвостовик толкателя		4
24	67224-1 Угольник		10
25	51-67-44 Щиток		4
26	28475 Болт		2
27	67234 Рейка		1
28	-	Болт М10×25.58.019	14
29	700-30-2296 Гайка		1
30	51-70-48 Втулка		2
30	41832 Втулка		2
31	51-06-8 Кольцо		3
32	51-69-136СП Штуцер		1
33	67237 Пластина		2
34	700-58-2512 Кольцо		1
35	51-67-147СП Тяга рейки		1
36	700-32-2194 Штифт		1
37	67315 Кольцо		1
38	51-67-23 Вал кулачковый		1
39	51-67-117-01СП Блок топливного насоса		1
40	51-71-4СП Насос топливоподкачивающий		1
41	67225СП Толкатель		4
42	38305 Пружина		4
43	3197 Шайба		4
43	3197-02 Шайба		4
44	51-67-154СП Секция топливного насоса		4
45	67236 Болт		1
46	67235 Поводок рейки		1
47	700-40-3323 Прокладка		1
48	-	Пломба 10/6.5	1
49	-	Болт M6×16.88.019	4
