Установка радиаторов (для трактора с «прямым» потоком) Т10М Б10М ЧТЗ

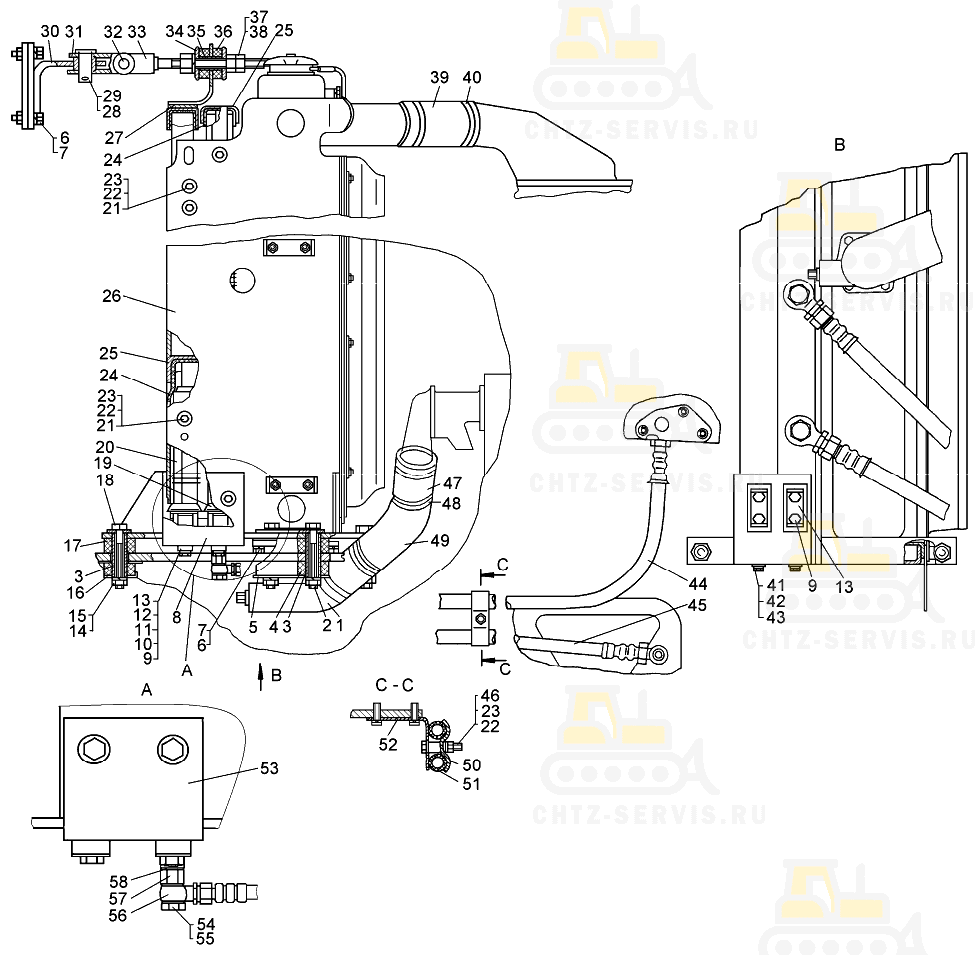

На картинке установка радиаторов (для трактора с «прямым» потоком) т10м б10м схематично из каталога запчастей ЧТЗ

Установка радиаторов (для трактора Т10М с «прямым» потоком)
#	Номенклатурный номер	Наименование детали	Кол-во
1	24-08-177СП Кран		1
2	24-08-189СП Накладка		1
3	64-08-389 Втулка		4
4	700-40-4923 Амортизатор		2
5	24-08-168 Накладка		1
6	-	Болт М8-6g×30.88.35.019	8
7	-	Шайба 8Т 65Г 09	8
8	64-08-412 Опора		2
9	-	Болт М10-6g×45.58.019	8
10	700-40-9177 Амортизатор		8
11	50-08-149 Накладка		4
12	18-26-538 Втулка		8
13	64-08-381 Пластина стопорная		4
14	3013 Гайка		2
15	-	Шайба 16 ОТ 65Г 09	2
16	64-08-388 Накладка		2
17	700-40-9292 Амортизатор		4
18	64-08-265СП Накладка		2
19	-	Радиатор масляный БР Т10-1013010	1 ¹, 2 ²
19	50К-1013010-03 Радиатор масляный		1 ¹, 2 ²
20	50К-1013010 Радиатор масляный		1 ¹, «-»
21	-	Болт М10-6g×30.58.019	8 ¹, 6 ²
22	-	Шайба 10 ОТ 65Г 09	9 ¹, 7 ²
23	3197 Шайба		9 ¹, 7 ²
24	700-40-8118-01 Уплотнение		2 ¹, 1 ²
25	50-08-135СП Крышка		2 ¹, 1 ²
26	64-08-270СП Радиатор с рамой		1
27	64-08-274СП Крышка		1
28	64-08-290-01 Палец		1
29	-	Шплинт 3,2×22.019	2
30	64-08-273СП Кронштейн		1
31	64-08-427 Проушина		1
32	64-08-290 Палец		1
33	64-08-291 Раскос		1
34	24-08-154 Тарелка		2
35	24-08-157 Втулка		1
36	700-40-4428 Втулка		2
37	-	Гайка М18×1,5-7Н.6.019	3
38	-	Шайба 18 ОТ 65Г 09	1
39	700-46-2041 Рукав		1
39	700-46-2041-01 Рукав		1
40	37-26-139СП Хомут		2
40	-	Хомут червячный 50-70/12 W2 ³	2
41	-	Болт М12-6g×30.58.019	4
42	-	Шайба 12 ОТ 65Г 09	4
43	3135-1 Шайба		4
44	50-26-485-10СП Рукав 16		1
45	50-26-485-08СП Рукав 16		1
46	-	Гайка М10-7Н.6.019	1
47	700-40-3503 Рукав		2
48	700-41-2222СП Хомут		4
48	-	Хомут червячный 70-90/12 W2 ³	4
49	50-08-52 Патрубок		1
50	50-26-115 Втулка		1
51	50-60-230 Прижим		1
52	50-09-138СП Кронштейн		1
53	64-08-412 Опора		2
54	700-41-3306 Болт полый		2
55	40910 Кольцо		4
56	50-56-109СП Угольник		2
57	700-41-3412 Штуцер		2
58	261164 Кольцо		2
¹ Для трактора с механической трансмиссией. ² Для трактора с гидромеханической трансмиссией. ³ Для экспорта
