Установка радиаторов (для трактора с «обратным» потоком) Т10М Б10М ЧТЗ

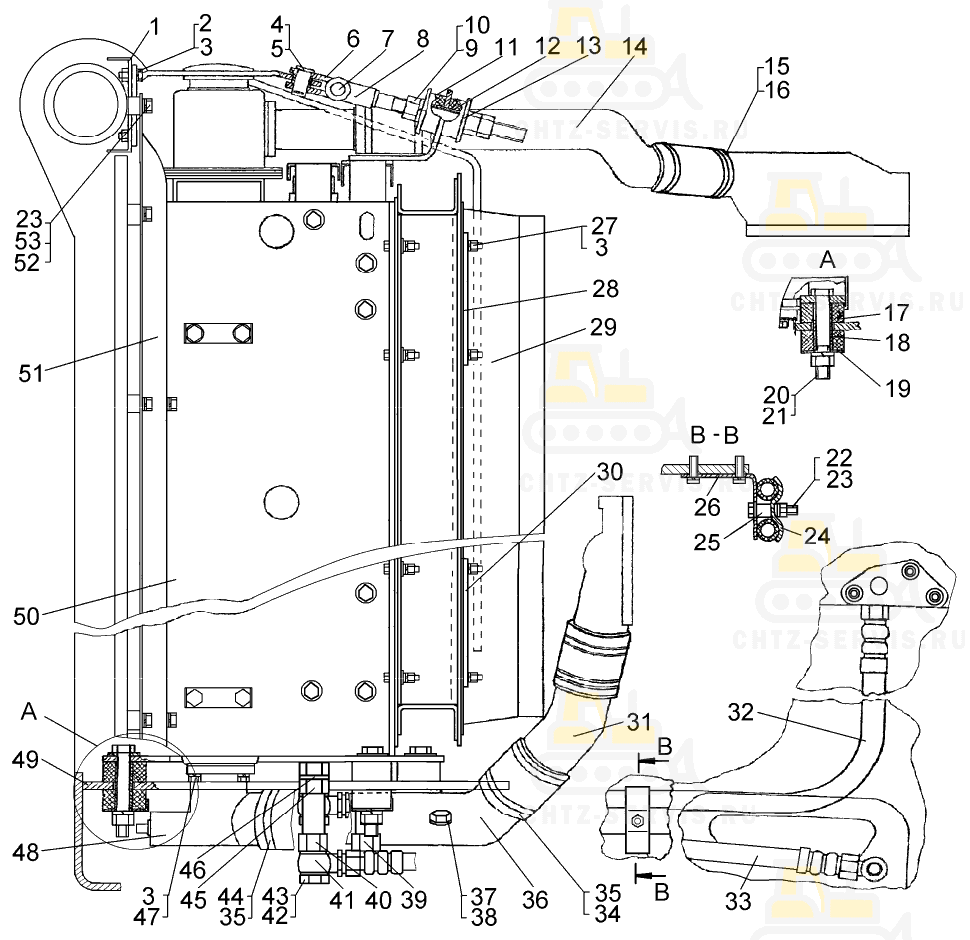

На картинке установка радиаторов (для трактора с «обратным» потоком) т10м б10м схематично из каталога запчастей ЧТЗ

Установка радиаторов (для трактора Т10М с «обратным» потоком)
#	Номенклатурный номер	Наименование детали	Кол-во
1	64-08-250СП Кронштейн		1
2	-	Болт М8-6g×25.88.35.019	4
3	-	Шайба 8Т 65Г 09	16
4	64-08-290-01 Палец		1
5	-	Шплинт 3,2×22.019	2
6	64-08-427 Проушина		1
7	64-08-290 Палец		1
8	64-08-291 Раскос		1
9	-	Гайка М18×1,5-7Н.6.019	3
10	-	Шайба 18 ОТ 65Г 09	1
11	700-40-4428 Втулка		2
12	24-08-157 Втулка		1
13	24-08-154 Тарелка амортизатора		2
14	64-08-386 Патрубок		1
15	700-46-2308 Рукав		2
16	37-26-139СП Хомут		4
16	-	Хомут червячный SGT 50-70/9 фирмы Норма ²	4
17	700-40-9292 Амортизатор		8
18	64-08-389 Втулка		4
19	64-08-388 Накладка		4
20	-	Шайба 16 ОТ 65Г 09	4
21	3013 Гайка		4
22	-	Гайка М10-7Н.6.019	1
23	-	Шайба 10 ОТ 65Г 09	11
24	50-60-230 Прижим		1
25	50-26-115 Втулка		1
26	50-09-138СП Кронштейн		1
27	-	Гайка М8-7Н.6.019	8
28	700-40-9588 Прокладка		2
29	64-08-51 Щиток		1
30	64-08-54 Накладка		4
31	50-08-52 Патрубок		1
32	50-26-485-08СП Рукав 16		1
32	50-26-485-09СП Рукав 16 ²		1
33	50-26-485-10СП Рукав 16		1
33	50-26-485-11СП Рукав 16 ²		1
34	700-40-3503 Рукав		2
35	700-41-2222СП Хомут		6
35	-	Хомут червячный SGT 70-90/9 фирмы Норма ²	6
36	64-08-385 Патрубок		1
37	700-37-2316 Пробка		1
38	-	Кольцо 10×16	1
39	64-08-354СП Вставка		1
40	64-08-353СП Вставка		1
41	50-56-109СП Угольник		2
42	700-41-3306 Болт полый		2
43	261164 Кольцо		4
44	700-40-3504 Рукав		2
45	700-41-3412 Штуцер		1
46	40910 Кольцо		2
47	-	Болт М8-6g×30.88.35.019	4
48	64-08-264СП Кран		1
49	64-08-265СП Накладка		4
50	64-08-13-02СП Блок радиаторов		1
50	64-08-13-04СП Блок радиаторов		1
50	64-08-13-03СП Блок радиаторов ¹		1
51	700-40-9583 Уплотнение		1
52	-	Болт М10-6g×18.58.019	10
53	3197 Шайба		9
¹ Для трактора с гидромеханической трансмиссией. ² Для экспорта
