Отвал для Е, Е1, В для Б10М ЧТЗ

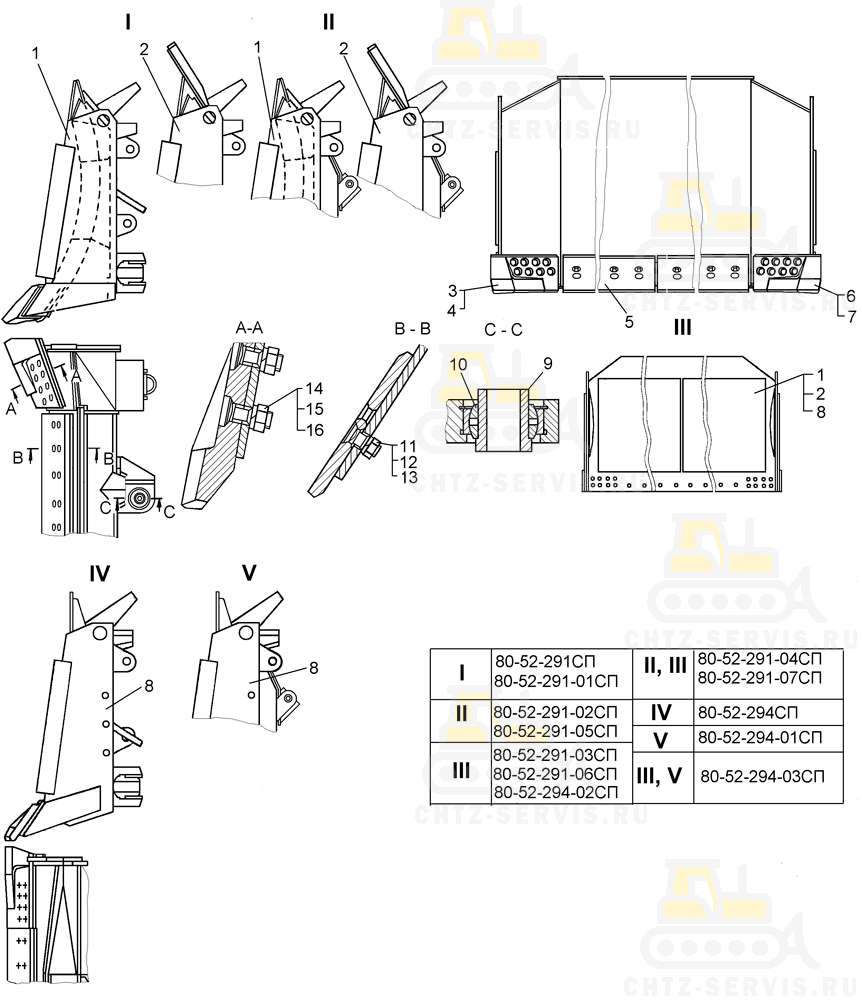

На картинке отвал для е, е1, в для б10м схематично из каталога запчастей ЧТЗ

Отвал для Е, Е1, В на Б10М
Поз.	Номенклатурный номер	Наименование детали	Кол-во
–	80-52-291СП Отвал ¹		1
–	80-52-291-02СП Отвал ²		1
–	80-52-291-03СП Отвал ³		1
–	80-52-291-04СП Отвал ⁴		1
–	80-52-291-01СП Отвал ⁵		1
–	80-52-291-05СП Отвал ⁶		1
–	80-52-291-06СП Отвал ⁷		1
–	80-52-291-07СП Отвал ⁸		1
–	80-52-294СП Отвал ⁹		1
–	80-52-294-01СП Отвал ¹⁰		1
–	80-52-294-02СП Отвал ¹¹		1
–	80-52-294-03СП Отвал ¹²		1
1	80-52-290СП Отвал ¹		1
1	80-52-290-01СП Отвал ²		1
1	80-52-290-02CП Отвал ³		1
1	80-52-290-03СП Отвал ⁴		1
2	80-52-440СП Отвал ⁵		1
2	80-52-440-01СП Отвал ⁶		1
2	80-52-440-02СП Отвал ⁷		1
2	80-52-440-03СП Отвал ⁸		1
3	80-52-60-2 Нож боковой правый ¹³		1
4	80-52-112-02 Нож боковой правый ⁹		1
5	80-52-61 Нож средний		2
6	80-52-59-02 Нож боковой левый ¹³		1
7	80-52-111-02 Нож боковой левый ⁹		1
8	80-52-293СП Отвал ⁹		1
8	80-52-293-01СП Отвал ¹⁰		1
8	80-52-293-02СП Отвал ¹¹		1
8	80-52-293-03СП Отвал ¹²		1
9	80-52-603 Втулка		1
10	80-52-128 Втулка		1
11	700-28-2492 Болт		18
12	–	Шайба 16ОТ 65Г 09	18
13	3013 Гайка		18
14	700-28-2517 Болт		16
15	–	Шайба 20ОТ 65Г 09	16
16	3015 Гайка		16
¹ Для отвала Е. ² Для отвала Е с ящиком для инструмента. ³ Для отвала Е с противоизносными накладками. ⁴ Для отвала Е с ящиком для инструмента и противоизносными накладкам. ⁵ Для отвала Е1. ⁶ Для отвала Е1 с ящиком для инструмента. ⁷ Для отвала Е1 с противоизносными накладками. ⁸ Для отвала Е1 с ящиком для инструмента и противоизносными накладками. ⁹ Для отвала В. ¹⁰ Для отвала В с ящиком для инструмента. ¹¹ Для отвала В с противоизносными накладками. ¹² Для отвала В с ящиком для инструмента и противоизносными накладками. ¹³ Для отвала Е и Е1.
