Тележки гусениц Т10М Б10М ЧТЗ

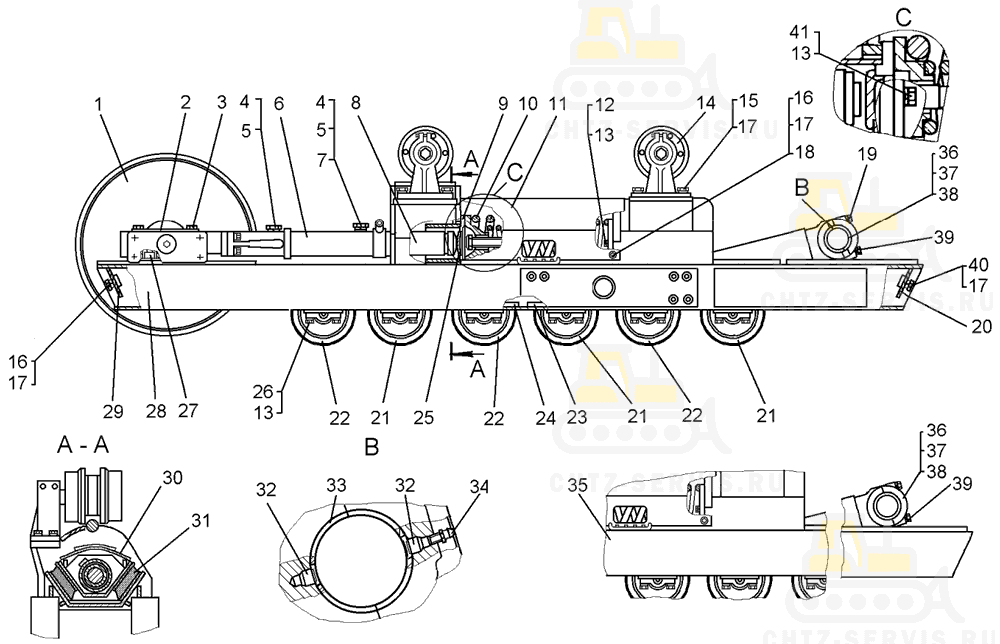

На картинке тележки гусениц т10м б10м схематично из каталога запчастей ЧТЗ

Тележки гусениц на Т10М
#	Номенклатурный номер	Наименование детали	Кол-во
-	50-21-392-01СП Тележка правая ¹		1
-	50-21-393-01СП Тележка левая ¹		1
-	50-21-400-03СП Тележка правая ²		1
-	50-21-401-03СП Тележка левая ²		1
-	48-21-156СП Тележка правая ³		1
-	48-21-157СП Тележка левая ³		1
-	48-21-156-02СП Тележка правая ⁴		1
-	48-21-157-02СП Тележка левая ⁴		1
1	50-21-306-05СП Колесо натяжное правое		1
1	50-21-305-05СП Колесо натяжное левое		1
2	50-21-238 Крышка		2
3	700-28-2622 Болт		4
4	60-21-8 Стопор		1 ¹; 2
5	-	Шайба 16 ОТ 65Г 09	2
6	50-21-385СП Проставка ²		1
6	20-21-135СП Проставка ^{3, 4}		1
7	31477 Шайба		1
8	50-21-420СП Механизм натяжения		1
9	24-21-150СП Фланец		1
10	20-21-132СП Механизм сдавания		1
11	64-21-147 Щиток		1
12	-	Болт М20×50.88.35.019	4
13	-	Шайба 20 ОТ 65Г 09	32 ¹, 36 ², 40 ^{3, 4}
14	50-21-416СП Каток поддерживающий		2
15	28234 Болт		8
15	28234-01 Болт		8
16	-	Болт М12-6g×30.58.019	4
17	-	Шайба 12 ОТ 65Г 09	8
18	31372 Шайба		4
19	-	Шайба 30 65Г 09	4
20	50-21-253 Крышка		2
21	Кат-21-169СП-Б Каток однобортный		3 ^{1, 2}
21	24-21-169СП Каток однобортный		4 ^{3, 4}
22	Кат-21-170СП-Б Каток двубортный		2 ¹
22	24-21-170СП Каток двубортный		3
23	50-21-162 Планка		2 ¹, 4 ^{3, 4}
23	50-21-267 Планка		2 ²
24	50-21-163 Планка		2
25	35-21-34 Упор		1
26	700-28-2625 Болт		20 ¹, 24 ², 28 ^{3, 4}
27	50-21-396СП Плита		2
28	50-21-390-02СП Рама тележки правая ¹		1
28	50-21-391-02СП Рама тележки левая ¹		1
28	50-21-398-04СП Рама тележки правая ²		1
28	50-21-399-04СП Рама тележки левая ²		1
29	50-21-254 Крышка		2
30	50-21-388СП Упор		1
31	700-40-8757СП Амортизатор		2
32	50-21-272 Фиксатор		2
33	50-21-273 Вкладыш		2
34	-	Масленка 1.3.Ц6	1
35	48-21-154-01СП Рама тележки правая ³		1
35	48-21-155-01СП Рама тележки левая ³		1
35	48-21-154-03СП Рама тележки правая ⁴		1
35	48-21-155-03СП Рама тележки левая ⁴		1
36	50-21-115 Крышка пяты		1
37	700-32-2207 Штифт		1
38	700-32-2206 Штифт		1
39	700-28-2296 Болт		4
40	-	Болт М12-6g×25.58.019	4
41	-	Болт М20-6g×40.58.019	2
¹ Для пятикатковой тележки с усиленной рамой под установку бульдозерного оборудования. ² Для шестикатковой тележки с усиленной рамой под установку бульдозерного оборудования. ³ Для семикатковой тележки. ⁴ Для семикатковой тележки с усиленной рамой под установку бульдозерного оборудования.
