Кожух, полуось, подшипники, ступица, шестерни Т10М Б10М ЧТЗ

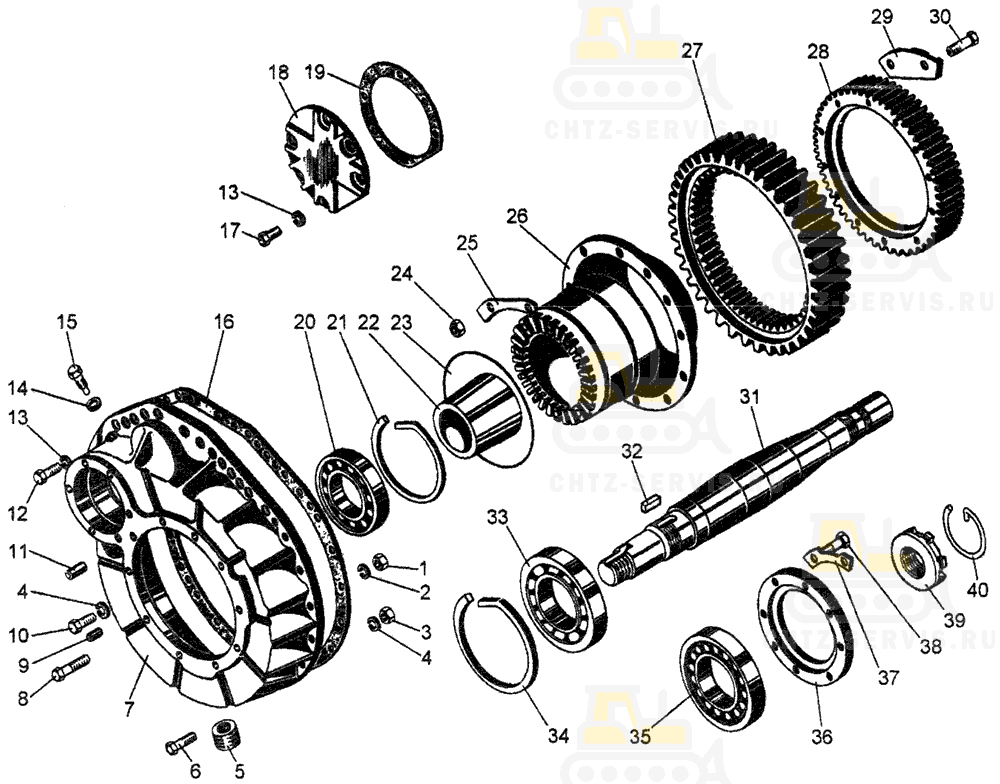

На картинке кожух, полуось, подшипники, ступица, шестерни т10м б10м схематично из каталога запчастей ЧТЗ

Детали бортового редуктора на Т10М (кожух, полуось, подшипники, ступица, шестерни)
#	Номенклатурный номер	Наименование детали	Кол-во
1	700-30-2415 Гайка		4
2	-	Шайба 20 ОТ 65Г 09	8
3	700-30-2417 Гайка		7
4	-	Шайба 16 ОТ 65Г 09	31
5	19289СП Пробка		1
6	700-28-2620 Болт		7
7	50-19-141 Кожух ¹		1
7	50-19-142 Кожух ²		1
8	700-28-2320 Болт		4
9	700-32-2203 Штифт		2
10	700-28-2618 Болт		16
11	700-32-2210 Штифт		2
12	-	Болт M12-6gx50.58.019	10
13	-	Шайба 12 ОТ 65Г 09	26
14	-	Кольцо 014-018-25-2-2	1
15	60-21-8 Стопор		1
16	700-40-7426 Прокладка		1
16	700-40-7426-01 Прокладка		1
17	2816 Болт		6
18	50-19-143-1 Крышка		1
19	700-40-7109 Прокладка		1
20	-	Подшипник 2224КМ	1
21	19463 Кольцо замковое		1
22	20-19-21 Втулка ³		1
22	24-19-34 Втулка		1
23	700-40-2733 Кольцо		2
24	700-30-2318 Гайка		12
25	700-31-2262 Пластина стопорная		6
26	48-19-146СП Ступица ³		1
26	50-19-145СП Ступица		1
27	60-19-1 Шестерня		1
28	60-19-2 Венец		1
29	50-19-129-1 Планка		6
30	700-28-2546 Болт		12
31	20-19-20 Полуось ³		1
31	24-19-37-01 Полуось		1
32	700-34-2047 Шпонка		1
32	-	Шпонка 2-14x9x28	1
33	-	Подшипник 228А	1
34	700-58-2341 Кольцо замковое		1
35	-	Подшипник 70-2228КМ	1
36	20-19-22 Крышка		1
37	700-31-2440 Пластина стопорная		4
38	700-28-2173 Болт		8
39	18-19-33-1 Гайка		1
40	19404 Кольцо пружинное		1
¹ Для 20-19-5-01СП; 50-19-141-06СП. ² Для 20-19-4-01СП; 50-19-142-06СП. ³ Для болотоходного трактора.
