Гусеница Т10М Б10М ЧТЗ

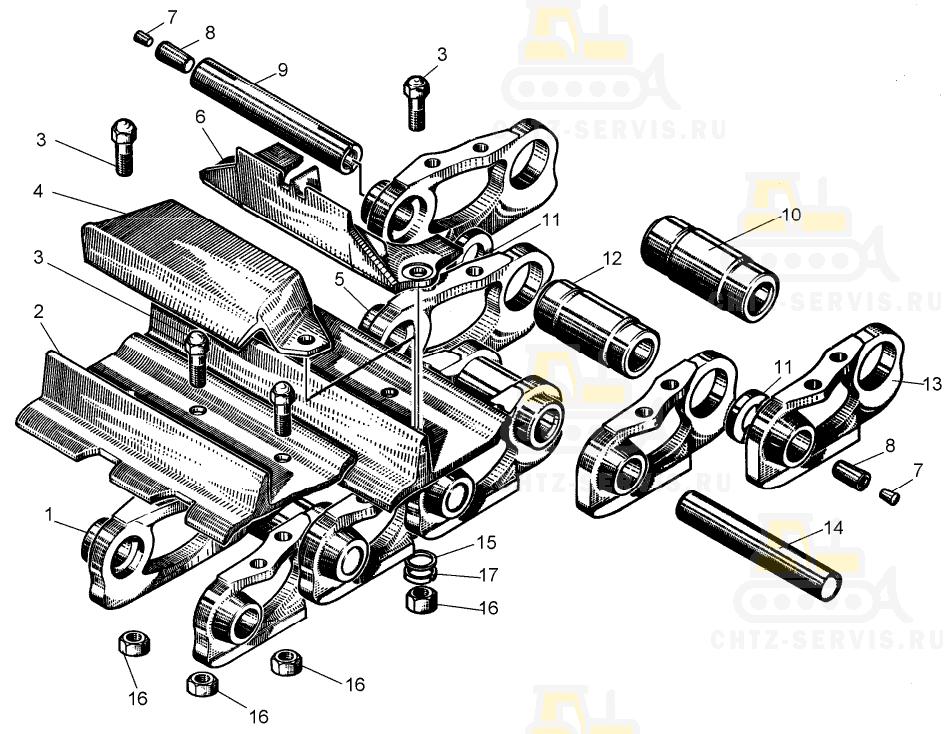

На картинке гусеница т10м б10м схематично из каталога запчастей ЧТЗ

Гусеница ¹ на Т10М
#	Номенклатурный номер	Наименование детали	Кол-во
-	ГМ-1СП Гусеница ²		2
-	50-22-9СП Гусениц ²		2
-	ГМ-1-01СП Гусеница ³		2
-	50-22-9-01СП Гусеница ³		2
-	ГМ-1-03СП Гусеница> ⁴		2
-	66-22-1-04СП Гусеница ⁴		2
1	50-22-103СП Цепь ²		1
1	ГМ-1-001СП Цепь ²		1
1	50-22-103-01СП Цепь ³		1
1	ГМ-1-001-01СП Цепь ³		1
1	50-22-103-02СП Цепь ⁴		1
1	ГМ-1-001-02СП Цепь ⁴		1
2	50-22-32 Башмак L=500 мм		38 ², 42 ³
2	66-22-1-04 Башмак L= 900 мм		45 ⁴
3	-	Болт М20×1,5×62	152 ², 228 ^{2, 7}, 168 ³, 252 ^{3, 7}, 180 ⁴
4	28-22-2 Башмак асфальтоходный		38 ², 42 ³
5	50-22-8 Звено правое		38 ², 42 ³, 45 ⁴
5	ГМ-1-01-011-01СП Звено в сборе правое		38 ², 42 ³, 45 ⁴
6	28-22-1 Шпора		38 ¹, 42 ³
7	700-40-5128 Пробка ⁶		2
8	22109 Конус стопорный ⁶		2
9	24-22-7 Палец замыкающий		1
10	24-22-3 Втулка		37 ², 41 ³, 44 ⁴
10	ГМ-1-1 Втулка		37 ², 41 ³, 44 ⁴
11	24-22-5 Проставка		2
11	50-22-9 Проставка		2
12	24-22-4 Втулка замыкающая		1
12	ГМ-1-1-01 Втулка замыкающая		1
13	50-22-7 Звено левое		38 ², 42 ³, 45 ⁴
13	ГМ-1-01-011СП Звено в сборе левое		38 ², 42 ³, 45 ⁴
14	24-22-6 Палец		37 ², 41 ³, 44 ⁴
14	ГМ-1-2 Палец		37 ², 41 ³, 44 ⁴
15	-	Шайба 20 ОТ 65Г 09 ⁷	76 ², 84 ³
16	30326-1 Гайка		152 ², 228 ^{2, 7}, 168 ³, 252 ^{3, 7}, 180 ⁴
17	31109 Шайба ⁷		76 ², 84 ³
¹ Гусеницы с обозначением «ГМ» имеют уплотненный содноразовой смазкой тип шарнира. По требованию потребителя для трактора с семикатковой тележкой могут быть поставлены гусеницы с шириной башмака 560 и 690 мм. ² Для трактора с пятикатковой тележкой. ³ Для трактора с шестикатковой тележкой. ⁴ Для трактора с семикатковой тележкой. ⁵ В звено в сборе входят манжета ГМ-1-3 и звено 50-22-7 или 50-22-8 соответственно. ⁶ Применять совместно с замыкающим пальцем 24-22-7. ⁷ При установке асфальтоходных башмаков или шпор.
