Детали управления механической трансмиссией Т10М Б10М ЧТЗ

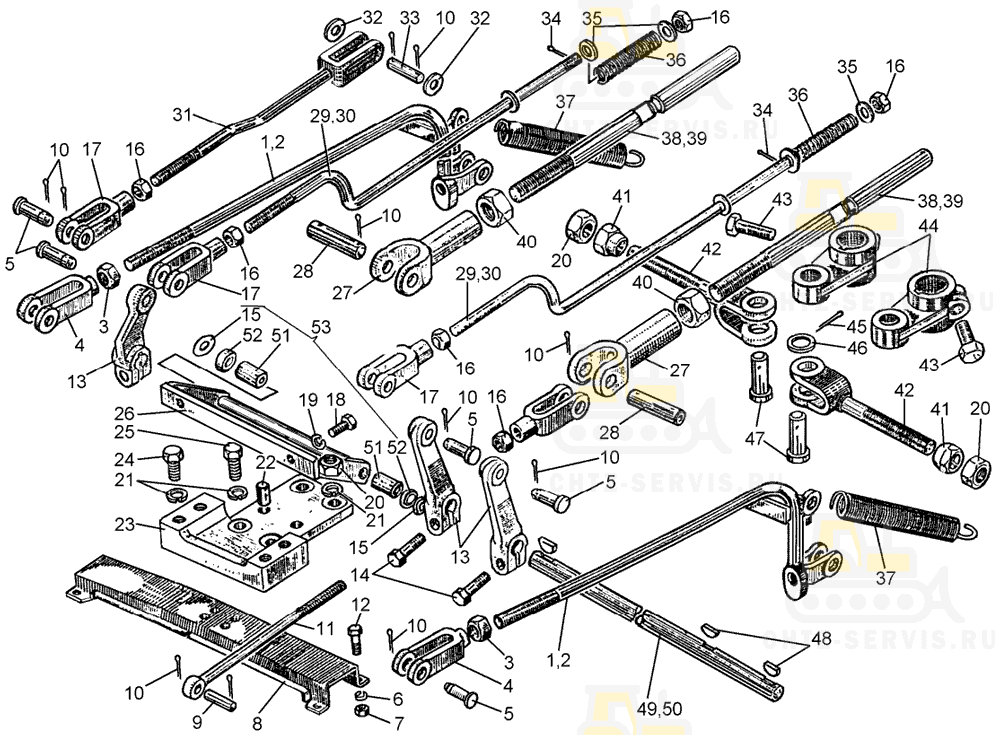

На картинке детали управления механической трансмиссией т10м б10м схематично из каталога запчастей ЧТЗ

Детали управления механической трансмиссией на Т10М
#	Номенклатурный номер	Наименование детали	Кол-во
1	50-18-108СП Тяга		2
1	24-18-105СП Тяга		2
2	20-18-109СП Тяга ¹		2
2	20-18-106СП Тяга ¹		2
3	700-30-2415 Гайка		8
4	50-18-15 Вилка		1
5	17317 Палец		8
6	-	Шайба 12 ОТ 65Г 09 ¹	4
7	3011 Гайка		4
8	48-15-109СП Опора ¹		1
9	700-47-2045 Ось		1
10	-	Шплинт 3,2×25.019	11
11	50-12-237СП Тяга		1
11	50-12-595 Тяга		1
12	-	Болт М12-6g×25.58.019 ¹	8
13	24-12-2 Рычаг		3
14	2816 Болт		3
15	700-31-2204 Шайба		2
16	700-30-2414 Гайка		2
17	18212-1 Вилка		1
18	-	Болт М10-6g×35.58.019	2
19	-	Шайба 10 ОТ 65Г 09	2
20	700-30-2417 Гайка		4
21	-	Шайба 16 ОТ 65Г 09	8
22	700-32-2201 Штифт		2
23	50-13-27 Опора		1
24	700-28-2621 Болт		4
25	-	Болт М16-6g×40.58.019	4
26	50-12-302СП Кронштейн ²		1
27	21-17-38 Вилка		1
28	17366 Палец		2
29	50-12-238СП Тяга		2
29	50-12-236СП Тяга		2
30	20-12-146СП Тяга ¹		1
30	20-12-145CП Тяга ¹		1
31	24-18-107СП Тяга		1
31	24-18-103СП Тяга		1
32	31308-1 Шайба		2
33	28-17-17 Палец		1
34	-	Шплинт 2×25.019	2
35	3135 Шайба		4
36	700-38-2778 Пружина		2
37	38333 Пружина		2
38	21-17-110СП Тяга		1
38	21-17-10 Тяга		1
39	20-17-111СП Тяга ¹		1
39	20-17-32 Тяга ¹		1
40	-	Гайка М18×1,5-7H.6.019	1
41	17377 Гайка		2
42	17375 Вилка		2
43	2826 Болт		2
44	50-17-24 Рычаг		2
45	-	Шплинт 4×32.019	6
46	3193-1 Шайба		2
47	700-47-2091 Ось		5
48	700-34-2019 Шпонка		3
49	24-12-4 Валик		1
50	50-12-514 Валик ²		1
51	50-12-743 Втулка		2
52	700-77-84-01 Сальник		2
53	50-12-301СП Кронштейн		1
¹ Для болотоходного трактора. ² Заказывать 50-12-301СП Кронштейн.
