Капот Т10М Б10М ЧТЗ

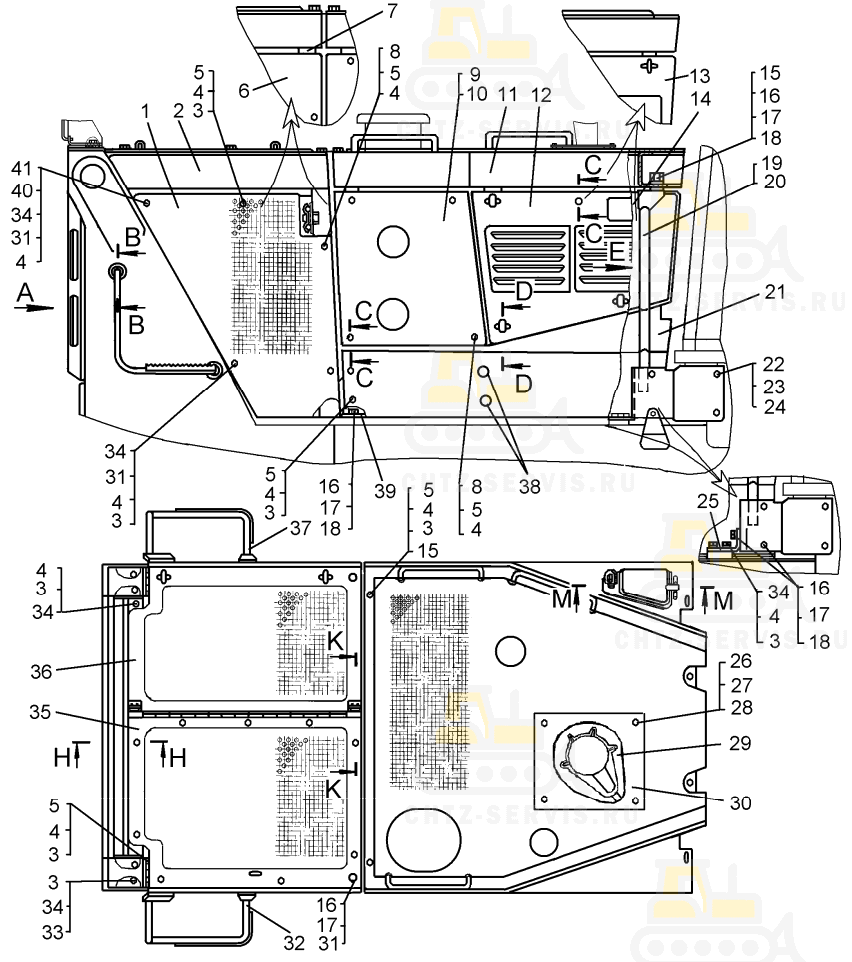

На картинке капот т10м б10м схематично из каталога запчастей ЧТЗ

Капот на Т10М
#	Номенклатурный номер	Наименование детали	Кол-во
-	64-55-32СП ¹	Капот	1
-	64-55-32-01СП Капот ²		1
-	64-55-32-02СП Капот ³		1
-	64-55-32-03СП Капот ⁴		1
-	64-55-32-05СП Капот ⁵		1
-	64-55-32-06СП Капот ⁶		1
-	64-55-32-07СП Капот ⁷		1
-	64-55-32-08СП Капот ⁸		1
1	64-55-520 Створка (левая) ^{1, 3}		1
1	64-55-520-01 Створка (правая) ^{1, 3}		1
1	64-55-520-04 Створка (левая) ^{5, 7}		1
1	64-55-520-05 Створка (правая) ^{5, 7}		1
2	64-55-225СП Балка		1
3	-	Болт M10-6g×25.58.019	33 ^{1, 2, 3, 4} 41 ^{5, 6, 7, 8} 4 ⁹
4	-	Шайба 10 ОТ 65Г 09	49 ^{1, 2, 3, 4} 41 ^{5, 6, 7, 8}
5	3197 Шайба		28 ^{1, 2, 3, 4} 30 ^{5, 6, 7, 8}
6	64-55-520-02 Створка (левая) ^{2, 4}		1
6	64-55-520-03 Створка (правая) ^{2, 4}		1
6	64-55-520-06 Створка (левая) ^{6, 8}		1
6	64-55-520-07 Створка (правая) ^{6, 8}		1
7	64-55-209СП Рама ^{1, 3}		1
7	64-55-209-01СП Рама ^{2, 4}		1
7	64-55-209-02СП Рама ^{5, 7}		1
7	64-55-209-03СП Рама ^{6, 8}		1
8	28475 Болт		4 ^{1, 2, 3, 4} 8 ^{5, 6, 7, 8}
9	50-55-486 Створка(левая)		1
10	50-55-487 Створка (правая)		1
11	64-55-210СП Крыша ^{1, 2, 3, 4}		1
11	50-55-325-03СП Крыша ^{5, 6, 7, 8}		1
12	50-55-488 Створка(левая) ^{1, 2, 5, 6}		1
13	50-55-488-01 Створка (левая) ^{3, 4, 7, 8}		1
14	50-55-489 Створка (правая)		1
15	700-40-3667 Кольцо		8 ^{1, 2, 3, 4} 10 ^{5, 6, 7, 8}
16	-	Болт M12-6g×30.58.019	10 ^{1, 2, 3, 4} 14 ^{5, 6, 7, 8}
17	-	Шайба 12 ОТ 65Г 09	6 ^{1, 2, 3, 4} 14 ^{5, 6, 7, 8}
18	3135-1 Шайба		14 ^{1, 2, 3, 4} 22 ^{5, 6, 7, 8}
19	50-55-388СП Опора ^{5, 6, 7, 8}		1
19	50-55-388-01СП Опора ^{1, 2, 3, 4}		1
20	50-55-389СП Опора ^{5, 6, 7, 8}		1
20	50-55-389-01СП Опора ^{1, 2, 3, 4}		1
21	50-50-323СП Боковина (левая)		1
21	50-50-324СП Боковина (правая)		1
22	-	Шайба 16 ОТ 65Г 09	4
23	31477-01 Шайба		4
24	700-28-2621 Болт		4
25	50-55-449 Уголок ^{5, 6, 7, 8}		2
26	-	Болт М8-6g×16.88.35. 019	4 ^{1, 2, 3, 4}
27	-	Шайба 8Т 65Г 09	4 ^{1, 2, 3, 4}
28	31386 Шайба ^{1, 2, 3, 4}		4
29	64-55-546 Пластина ^{1, 2, 3, 4}		1
30	64-55-547 Пластина ^{1, 2, 3, 4}		1
31	31372 Шайба		14 ^{1, 2, 3, 4} 22 ^{5, 6, 7, 8}
32	64-70-111СП Поручень-подножка		1
33	-	Шайба 10 ОТ 65Г 09	4 ⁹
34	31308-1 Шайба		21 ^{1, 2, 3, 4} 17 ^{5, 6, 7, 8}
35	64-55-211СП Крышка ^{1, 2, 3, 4}		1
35	64-55-211-01СП Крышка ^{5, 6, 7, 8}		1
36	64-55-212СП Крышка ^{1, 2, 3, 4}		1
36	64-55-212-01СП Крышка ^{5, 6, 7, 8}		1
37	64-70-111-01СП Поручень-подножка		1
38	700-37-368 Пробка		4
39	64-08-473-01 Накладка		4
40	64-55-556 Болт ^{1, 2, 3, 4}		16
41	64-55-557 Кольцо ^{1, 2, 3, 4}		16
¹ Для трактора с «обратным» потоком и пусковым двигателем. ² Для болотоходного трактора с «обратным» потоком и пусковым двигателем. ³ Для трактора с «обратным» потоком и электростартерной системой пуска. ⁴ Для болотоходного трактора с «обратным» потоком и электростартерной системой пуска. ⁵ Для трактора с пусковым двигателем с «прямым» потоком. ⁶ Для болотоходного трактора с пусковым двигателем с «прямым» потоком. ⁷ Для трактора с электростартерной системой пуска с «прямым» потоком. ⁸ Для болотоходного трактора с электростартерной системой пуска с «прямым» потоком. ⁹ При установке фар 761.3711.

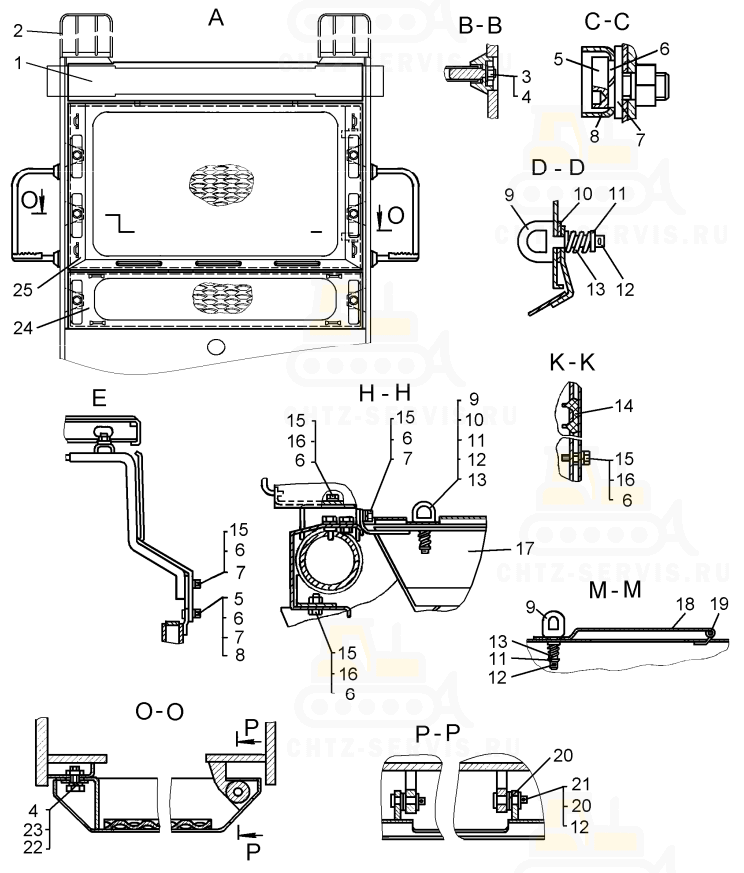

#	Номенклатурный номер	Наименование детали	Кол-во
1	64-55-216СП Лобовина		1
2	64-55-245СП Защита фары ⁹		2
3	-	Гайка М12-7Н.6.019	4
4	31372 Шайба		14 ^{1, 2, 3, 4} 22 ^{5, 6, 7, 8}
5	64-55-556 Болт ^{1, 2, 3, 4}		16
6	-	Шайба 10 ОТ 65Г 09	49 ^{1, 2, 3, 4} 41 ^{5, 6, 7, 8} 4 ⁹
7	3197 Шайба		28 ^{1, 2, 3, 4} 30 ^{5, 6, 7, 8}
8	64-55-557 Кольцо ^{1, 2, 3, 4}		16
9	18-25-32 Упор		9 ^{1, 2, 3, 4} 11 ^{5, 6, 7, 8}
10	700-40-3667 Кольцо		8 ^{1, 2, 3, 4} 10 ^{5, 6, 7, 8}
11	18-25-31 Шайба-колпачок		9 ^{1, 2, 3, 4} 11 ^{5, 6, 7, 8}
12	-	Шплинт 3,2x18	11 ^{1, 2, 3, 4} 13 ^{5, 6, 7, 8}
13	38385 Пружина		9 ^{1, 2, 3, 4} 11 ^{5, 6, 7, 8}
14	591044 Амортизатор		4
15	-	Болт M10-6g×25.58.019	33 ^{1, 2, 3, 4} 41 ^{5, 6, 7, 8} 4 ⁹
16	31308-1 Шайба		21 ^{1, 2, 3, 4} 17 ^{5, 6, 7, 8} 4 ⁹
17	64-55-229СП Балка		1
18	700-42-2771 Крышка		1
19	50-55-370-01 Стержень		1
20	3135-1 Шайба		14 ^{1, 2, 3, 4} 22 ^{5, 6, 7, 8}
21	17317 Палец		2
22	-	Болт M12-6g×30.58.019	10 ^{1, 2, 3, 4} 14 ^{5, 6, 7, 8}
23	-	Шайба 12 ОТ 65Г 09	6 ^{1, 2, 3, 4} 14 ^{5, 6, 7, 8}
24	64-55-265СП Облицовка		1
25	64-55-266СП Облицовка		1
¹ Для трактора с «обратным» потоком и пусковым двигателем. ² Для болотоходного трактора с «обратным» потоком и пусковым двигателем. ³ Для трактора с «обратным» потоком и электростартерной системой пуска. ⁴ Для болотоходного трактора с «обратным» потоком и электростартерной системой пуска. ⁵ Для трактора с пусковым двигателем с «прямым» потоком. ⁶ Для болотоходного трактора с пусковым двигателем с «прямым» потоком. ⁷ Для трактора с электростартерной системой пуска с «прямым» потоком. ⁸ Для болотоходного трактора с электростартерной системой пуска с «прямым» потоком. ⁹ При установке фар 761.3711.
