Кабина для трактора с механической трансмиссией Т10М Б10М ЧТЗ

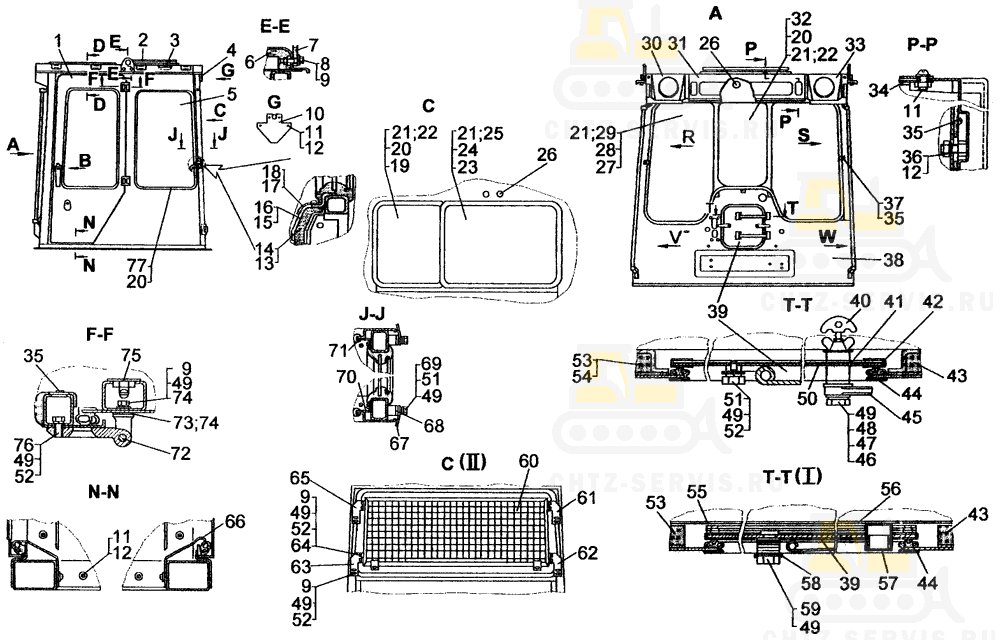

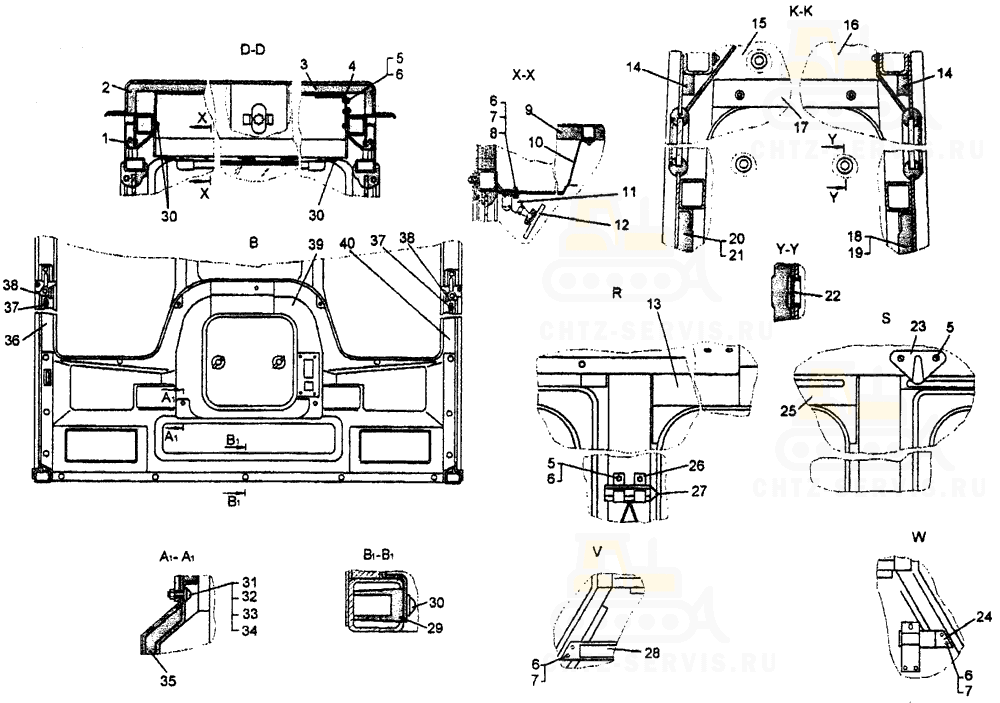

На картинке кабина для трактора с механической трансмиссией т10м б10м схематично из каталога запчастей ЧТЗ

Кабина для трактора Т10М с механической трансмиссией
#	Номенклатурный номер	Наименование детали	Кол-во
1	64-59-267СП Дверь правая		1
1	64-59-267-02СП Дверь правая ⁸		1
1	64-59-267-01СП Дверь левая		1
2	50-59-814СП	Установка люка	1
3	700-42-2801 Обечайка		1
4	50-59-1465-01 Накладка		1
5	50-59-1661 Стекло ^{1, 3}		2
5	50-59-1661-01СП Стекло ²		2
6	700-40-9322 Панель		2
7	50-59-1157 Петля		2
8	40912 Кольцо		4
9	-	Болт М10-6gх30.58.Ц9.ч	36
10	50-25-158 Планка		1
11	-	Винт В.М6-6gх16.58.Ц9.ч	22
12	-	Шайба 6Т 65Г Ц9.ч	26
13	700-40-8835 Панель		1
14	700-40-8825 Панель		1
15	700-42-2797-01 Панель		1
16	700-42-2797 Панель		1
17	700-42-2482 Накладка		1
18	50-59-1468 Накладка		1
19	50-59-1591 Стекло ¹		1
19	50-59-1591-01 Стеклопакет СПО 5/3-12-5/3 642x470 ²		1
19	64-59-233СП Стеклопакет СПО 5/3-12-5/3 642x470 ³		1
20	24-59-228-07 Кант		4
21	-	Уплотнитель Пр-015	19 м
22	700-40-9486 Уплотнитель ⁴		2
23	50-59-1592 Стекло ¹		1
23	50-59-1592-01 Стекло ²		1
23	64-59-234СП Стеклопакет СПО 5/3-12-5/3 922x642 ³		1
24	24-59-228-09 Кант		3
25	700-40-9486-02 Уплотнитель ⁴		1
26	700-40-9305 Пробка		4
27	50-59-1589 Стекло ¹		2
27	50-59-1589-01 Стеклопакет СПО 5/3-12-5/3 952x474 ²		2
27	4-59-236СП Стеклопакет СПО 5/3-12-5/3 952x474 ³		2
28	24-59-228-08 Кант		2
29	700-40-9486-01 Уплотнитель ⁴		4
30	700-42-2816-01 Накладка		1
31	50-59-81ЗСП Панель		1
32	50-59-1590 Стекло ¹		1
32	50-59-1590-01 Стекло ²		1
32	64-59-232СП Стеклопакет СПО 5/3-12-5/3 672x432 ³		1
33	700-42-2816 Накладка		1
34	50-59-821СП Пластина		1
35	700-35-2191 Винт		90; 111 ⁴
36	-	Гайка М6-7Н.6.Ц9.Ч	6
37	50-59-1078 Прижим		8; 29 ⁴
38	50-59-775СП Каркас ^{7, 8}		1
38	50-59-775-02СП Каркас ^{4, 8}		1
39	50-59-548СП Крышка		1
39	50-59-546СП Крышка		1
40	50-59-547СП Ручка ⁵		2
41	700-42-2693 Панель		1
42	50-59-1285 Окантовка		1
43	700-40-8823 Панель		1
43	700-40-8823-08 Панель		1
43	700-40-8823-12 Панель ⁸		1
43	700-40-8823-14 Панель ⁸		1
44	700-40-8842-02 Уплотнение		1
45	24-59-205 Прижим ⁵		2
46	50-59-969 Прокладка ⁵		2
47	-	Гайка М10.6.019 ⁵	2
48	31308-1 Шайба ⁵		2
49	-	Шайба 10 ОТ 65Г Ц9.ч	18; 20 ⁷
50	700-40-9387 Панель		1
50	700-40-8840 Панель		1
51	-	Болт М10-6gx18.58.Ц9.ч	2
52	31308-02 Шайба		34
53	700-40-8824 Панель		1
53	700-40-8824-08 Панель		1
54	700-42-2627 Панель		1
55	700-42-2892 Панель ⁶		1
56	50-59-548-01СП Крышка ⁶		1
57	700-40-9449 Пробка		2
58	64-59-247 Планка		1
59	-	Болт М10-6gx35.58.Ц9.ч	6
60	48-59-176-01СП Защита ⁹		1
60	48-59-215СП Защита ⁹		1
61	50-59-1617-03 Кронштейн ⁹		1
62	50-59-1617-01 Кронштейн ⁹		1
63	50-59-1617 Кронштейн ⁹		1
64	-	Гайка М10-7Н6.Ц9.ч ⁹	8
65	50-59-1617-02 Кронштейн ⁹		1
66	64-59-272 Порожек		2
67	50-59-440СП Защелка		2
67	64-59-211СП Защелка ⁷		2
68	64-59-288 Проставка		2
69	-	Болт M10-6gx35.58.19	4; 6 ⁷
70	700-42-2796 Панель		1
71	700-42-2796-01 Панель		1
72	50-59-817-01СП Шарнир		2
73	50-59-1489 Пластина		8
74	3197-03 Шайба		10
75	700-42-2659 Заглушка		4
76	-	Болт М6-6gx25.58.Ц9.ч	8
77	700-40-7716-06 Уплотнитель		2
I - Для трактора с электростартерной системой пуска. II - Для кабины с защитой.
¹ Для заказа комплект стекол 50-59-840СП. ² Для заказа комплект стекол 50-59-841СП. ³ Для заказа комплект стеклопакетов 64-59-242СП. ⁴ Для установки стеклопакетов. ⁵ Для трактора с пусковым двигателем. ⁶ Для трактора с электростартерной системой пуска. ⁷ Для трактора c ROPS-FORS. ⁸ Для кабины с дополнительным масляным отопителем. ⁹ Кабина с защитой заднего стекла.

#	Номенклатурный номер	Наименование детали	Кол-во
1	700-40-8842 Уплотнитель		2
2	700-40-8828 Панель		1
3	700-40-8830 Панель		1
4	50-59-480СП Планка		2
5	-	Винт В.М6-6gх16.58.Ц9.ч	22
6	31358-02 Шайба		26
7	-	Болт М6-6gх16.88.35.019	8
8	-	Шайба 6Т 65Г 09	26
9	700-40-9323 Панель		1
10	700-42-2603 Кожух		1
11	50-59-415СП Опора		1
12	50-59-650СП Зеркало		1
13	700-42-2798 Панель		1
14	700-40-9370-01 Панель		2
15	700-40-8831 Панель		1
16	700-40-8832 Панель		1
17	700-42-2800 Кожух		1
18	700-40-8826 Панель		1
19	700-40-8836 Панель		1
20	700-40-8827 Панель		1
21	700-40-8837 Панель		1
22	700-40-9305 Пробка		4
23	700-42-2470 Крючок		1
24	50-59-491СП Кронштейн		1
25	700-42-2799 Панель		1
26	50-59-1496 Скоба		2
27	50-59-733СП Молоток		1
28	50-5В-497СП Кронштейн		1
29	700-42-2660 Пробка		5
30	700-35-2191 Винт		90
31	-	Винт В.М8-6gх35.58Ц9.ч	2
32	-	Гайка М8-7Н.6.Ц9.ч	2
33	-	Шайба 8Т 65Г Ц9.ч	4
34	31386-03 Шайба		2
35	700-40-8838 Панель		1
36	700-42-2982 Панель		1
37	Е39410П25	Винт	4
38	64-59-274 Фиксатор		2
39	700-42-2627 Панель ¹		1
39	700-42-2892 Панель ²		1
40	700-42-2982-01 Панель		1
¹ Для трактора с пусковым двигателем. ² Для трактора с электростартерной системой пуска.
