Кабина для трактора с гидромеханической трансмиссией Т10М Б10М ЧТЗ

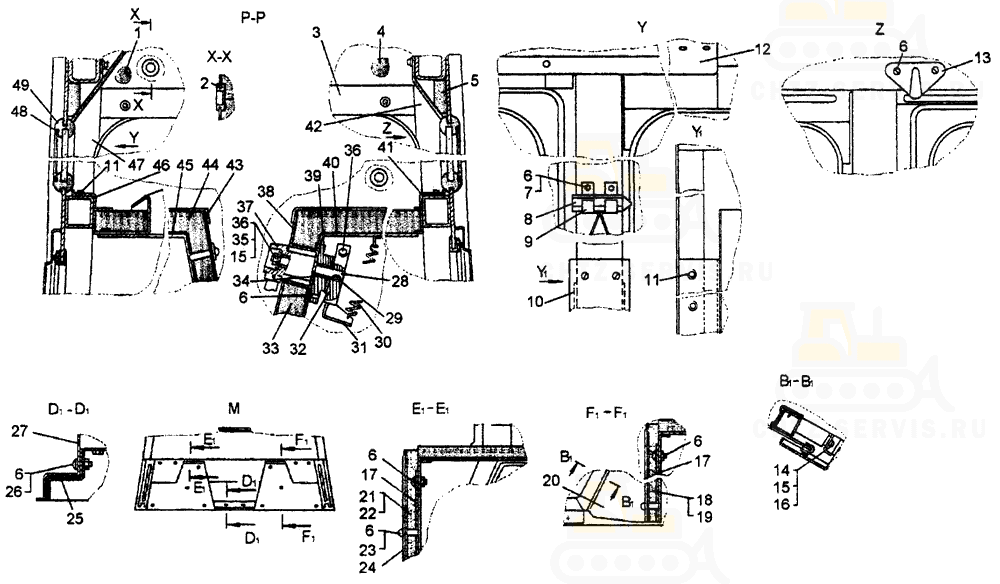

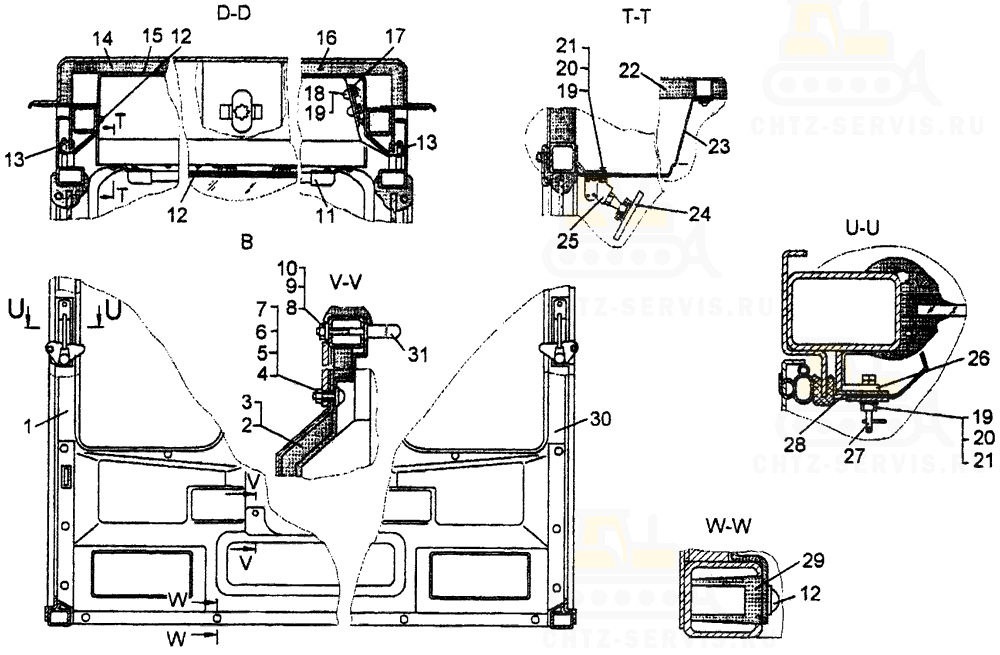

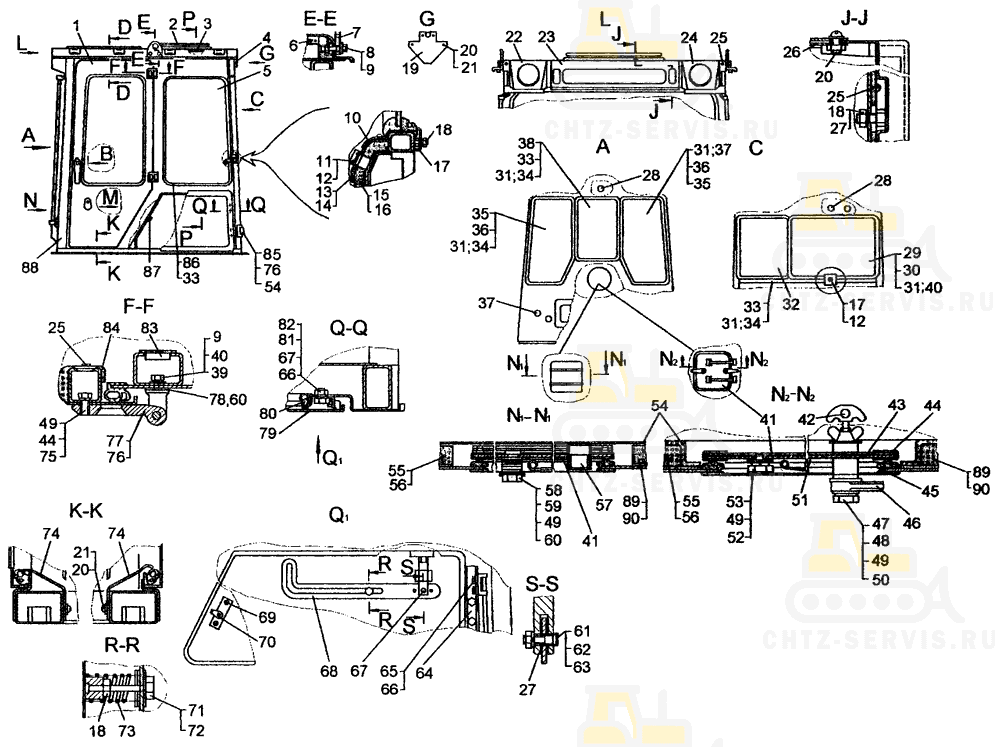

На картинке кабина для трактора с гидромеханической трансмиссией т10м б10м схематично из каталога запчастей ЧТЗ

Кабина для трактора Т10М с гидромеханической трансмиссией
#	Номенклатурный номер	Наименование детали	Кол-во
1	64-59-267СП Дверь правая		1
1	64-59-267-01СП Дверь левая		1
2	50-59-814СП	Установка люка	1
3	700-42-2801 Обечайка		1
4	50-59-1465-02 Накладка		1
5	50-59-1661 Стекло ^{1, 4}		2
5	50-59-1661-01 Стекло ²		2
6	700-40-9322 Панель		2
7	50-59-1157 Петля		2
8	40912 Кольцо		4
9	-	Болт М10-6gх30.58.Ц9.ч	28
10	50-59-1468 Накладка		1
10	700-42-2482 Накладка		1
11	700-42-2931 Кожух		1
12	700-35-2191 Винт		40; 61 ³
13	700-42-2797 Панель		1
14	700-42-2797-01 Панель		1
15	700-40-8899 Обшивка		1
16	700-40-8899-01 Обшивка		1
17	50-59-1078 Прижим		8; 29 ³
18	-	Гайка М6-7Н.6.Ц9.ч	8
19	50-25-158 Планка		1
20	-	Винт ВМ6-6gх16.58.Ц9.ч	16
21	-	Шайба 6Т 65Г 09	21
22	700-42-2816-01 Накладка		1
23	50-59-813СП Панель		1
24	700-42-2816 Накладка		1
25	700-35-2191 Винт		40
26	50-59-821СП Пластина		1
27	31356-02 Шайба		30
28	700-40-9305 Пробка		4
29	50-59-1592 Стекло ¹		1
29	50-59-1592-01 Стекло ²		1
29	64-59-234СП Стеклопакет СПО 5/3-12-5/3 922x642 ⁴		1
30	24-59-228-09 Кант		3
31	-	Уплотнитель Пр-15	19 м
32	50-59-1591 Стекло ¹		1
32	50-59-1591-01 Стекло ²		1
32	64-59-233СП Стеклопакет СПО 5/3-12-5/3 642x470 ⁴		1
33	24-59-228-07 Кант		4
34	700-40-9486 Уплотнитель ³		1
35	50-59-1589 Стекло ¹		2
35	50-59-1589-01 Стекло ²		2
35	64-59-236СП Стеклопакет СПО 5/3-12-5/3 952x473 ⁴		2
36	24-59-228-08 Кант		2
37	700-40-9486-01 Уплотнитель ³		4
38	50-59-1590 Стекло ¹		1
38	50-59-1590-01 Стекло ²		1
38	64-59-232СП Стеклопакет СПО 5/3-12-5/3 672x432 ⁴		1
39	700-40-2692 Колпачок		2
40	700-40-9486-02 Уплотнитель ³		1
41	50-59-548СП Крышка ⁵		1
41	50-59-546СП Крышка		2
41	50-59-548-01СП Крышка ⁶		2
42	50-59-547СП Ручка ⁵		2
43	700-42-2693 Панель		1
44	50-59-1285 Окантовка		1
45	700-40-8842-02 Уплотнитель		1
46	24-59-505 Прижим		2
47	50-59-969 Прокладка ⁵		2
48	-	Гайка М10.6.019 ⁵	2
49	-	Шайба 10 ОТ 65Г 09	20; 34 ³
50	31308-1 Шайба ⁵		2
51	700-40-9387 Панель		1
51	700-40-8840 Панель		1
52	31308-02 Шайба		16; 18 ¹
53	-	Болт М10-6gх18.58.Ц9.ч.	2
54	700-42-2627 Панель ⁴		1
54	700-42-2892 Панель ⁶		1
55	700-40-8824 Панель		1
56	700-40-8824-08 Панель		1
57	700-40-9449 Пробка		2
58	-	Болт М10-6gх35.58.Ц9.ч.	2
59	64-59-247 Планка		1
60	3197-03 Шайба		2
61	-	Винт B2.M5-6gx30.58.019	2
62	-	Гайка М5-7Н.6.019	2
63	-	Шайба 5Т 65Г 09	10
64	64-59-239 Уголок		2
65	-	Болт М8-6gx16.88.35.019	8
66	-	Шайба 8Т 65Г 09	12
67	64-59-235 Вертлюг		2
68	64-59-236 Стопор		2
69	64-59-246СП Механизм цилиндровый левый		1
69	64-59-246-01СП Механизм цилиндровый правый		1
70	Е 39410П26	Винт специальный	2
71	-	Болт M8-6gx70.58.019	2
72	700-31-2606 Шайба		2
73	700-38-2659 Пружина		2
74	64-59-272 Порожек		2
75	-	Болт М10-6gх25.58.Ц9.ч	12
76	50-59-817СП Шарнир		2
77	50-59-817-01СП Шарнир		2
78	50-59-1489 Пластина		8
79	64-59-245СП Крышка левая		1
79	64-59-208СП Крышка левая		1
79	64-59-245-01СП Крышка правая		1
79	64-59-208-01СП Крышка правая		1
80	700-40-8842-01 Уплотнитель		2
81	31386-03 Шайба		18
82	-	Гайка М8-7Н.6.Ц9.Ч	6
83	700-42-2659 Заглушка		4
84	700-42-2813 Заглушка		4
85	64-59-211СП Защелка ¹		2
85	50-59-440СП Защелка		2
86	700-40-7716-06 Уплотнитель		2
87	64-59-259 Язычок		2
88	64-59-216-08СП Каркас		1
88	64-59-216-10СП Каркас ³		1
89	700-40-8823 Панель		1
90	700-40-8823-08 Панель		1
¹ Для заказа комплект стекол 50-59-840СП. ² Для заказа комплект стекол 50-59-481СП. ³ Для установки стеклопакетов. ⁴ Для заказа комплект стеклопакетов 64-59-242СП. ⁵ Для трактора с пусковым двигателем. ⁶ Для трактора с электростартерной системой пуска. ⁷ Для трактора c ROPS-FORS.

Кабина с гидромеханической трансмиссией Т10М

#	Номенклатурный номер	Наименование детали	Кол-во
1	700-42-2982 Панель		1
2	700-40-8838-01 Панель		1
3	700-40-8838 Панель		1
4	-	Винт ВМ8-6gх35.58.Ц9.ч	2
5	-	Гайка М8-7Н.6.Ц9.ч	6
6	-	Шайба 8Т 65Г 09	12
7	31386-03 Шайба		18
8	-	Гайка М10-7Н.6.Ц9.ч	8
9	-	Шайба 10 ОТ 65Г 09	18
10	31308-02 Шайба		4
11	64-59-217СП Солнцезащитная шторка. Комплект		1
12	700-35-2191 Винт		40
13	700-40-8842 Уплотнитель		2
14	700-40-8828 Панель		1
15	700-42-2799 Панель		1
16	700-40-8830 Панель		1
17	50-59-480СП Планка		2
18	-	Винт ВМ6-6gх16.58.Ц9.ч	16
19	31358-02 Шайба		30
20	-	Болт М6-6gx20.88.35.019	4
21	-	Шайба 6Т 65Г 09	14
22	700-40-9323 Панель		1
23	700-42-2603 Кожух		1
24	50-59-650СП Зеркало		1
25	50-59-415П Опора		1
26	64-59-274СП Планка		2
27	64-59-280 Скоба		2
28	64-59-315 Прокладка		6
29	700-42-2660 Пробка		5
30	700-42-2982-01 Панель		1
31	50-59-630СП Поручень		1

#	Номенклатурный номер	Наименование детали	Кол-во
1	700-40-8831 Панель		1
2	700-40-9032 Пробка		3
3	700-42-2800 Кожух		1
4	700-40-8832 Панель		1
5	700-40-9730-01 Панель		1
6	-	Винт ВМ6-6gх16.58.Ц9.ч	49
7	-	Шайба 6Т 65Г 09	36
8	50-59-733СП Молоток		1
9	50-59-1496 Скоба		2
10	64-59-210СП Кронштейн		1
11	700-35-2191 Винт		86
12	700-42-2798 Накладка		1
13	700-42-2470 Крючок		1
14	31386-03 Шайба		1
15	-	Шайба 8Т 65Г 09	6
16	-	Винт ВМ8-6gx22.58.Ц9.ч	1
17	64-59-159 Крышка		2
18	700-40-8904 Панель		1
19	700-40-8904-01 Панель		1
20	700-42-2554 Стенка		1
21	700-40-8905 Панель		1
22	700-40-8905-01 Панель		1
23	Е 3941 ОП26	Винт	4
24	700-42-2553 Стенка		1
25	700-40-8906 Панель		1
26	31358-02 Шайба		30
27	64-59-111 Накладка		1
28	64-59-102 Валик		1
29	700-34-2021 Шпонка сегментная		1
29	-	Шпонка 4x65	1
30	700-38-2089 Пружина		1
31	64-13-104 Рамка		1
32	32205 Штифт		1
33	700-40-8901 Обшивка		1
34	64-13-107 Проставка		2
35	31365-02 Шайба		1
36	-	Болт М8-6gх25.88.35.Ц9.ч	2
37	64-13-147СП Рычаг		1
38	700-42-2551 Боковина		1
39	64-13-148СП Фланец		1
40	700-40-8900 Панель		1
41	700-42-2548 Накладка		1
42	700-42-2796-01 Панель		1
43	700-42-2550 Боковина		1
44	700-40-8903 Обшивка		1
45	700-40-8902 Панель		1
46	700-42-2549 Накладка		1
47	700-42-2796 Панель		1
48	24-59-228-07 Кант		2
49	700-40-7716-06 Уплотнитель		2
