Блок пускового двигателя Т10М Б10М ЧТЗ

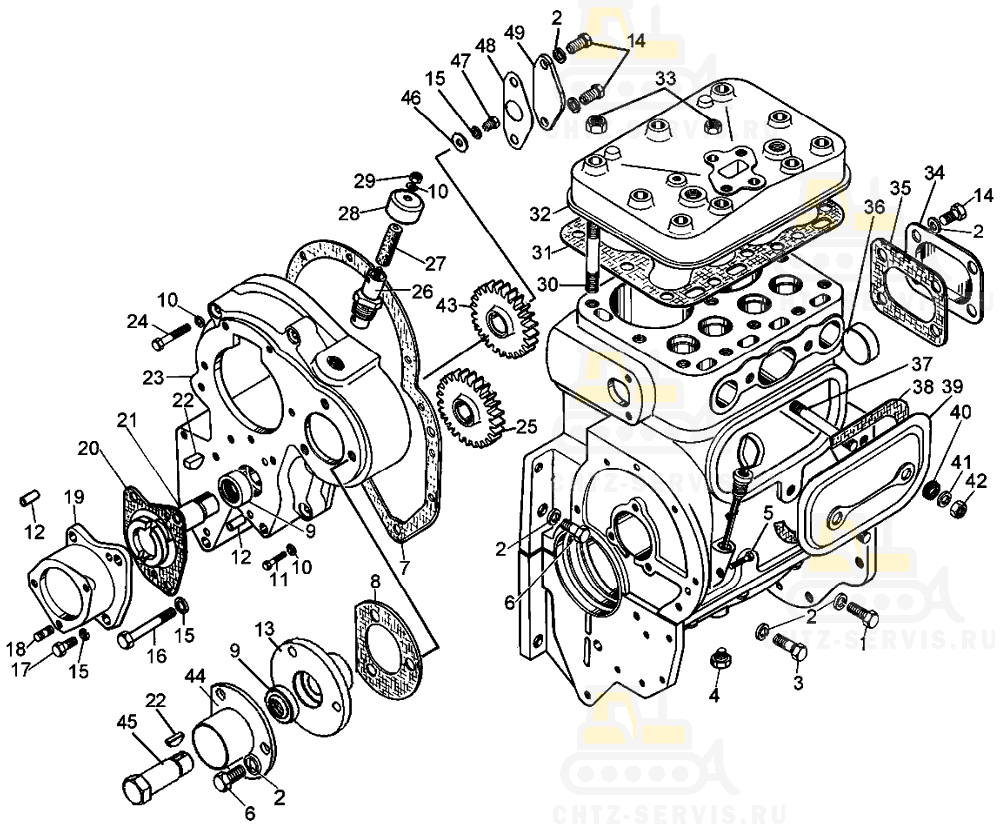

На картинке блок пускового двигателя т10м б10м схематично из каталога запчастей ЧТЗ

Блок пускового двигателя на Т10М
#	Номенклатурный номер	Наименование детали	Кол-во
-	17-01-13СП Блок пускового двигателя		1
1	-	Болт М10×30.58.019	6
2	-	Шайба 10 ОТ 65Г 09	15
3	04207 Болт		1
4	371-01 Пробка		2
5	28466 Болт		1
6	-	Болт М10×25.58.019	1
7	40866 Прокладка		1
8	700-40-3163 Прокладка		1
9	-	Манжета 2.2-22×40-2	1
10	-	Шайба 6Т 65Г 09	12
11	-	Болт М6×45.58.019	6
12	700-32-2196 Штифт		2
13	17-01-106 Опора		1
14	-	Болт М10×22.58.019	6
15	-	Шайба 8Т 65Г 09	5
16	-	Болт М8×45.58.019	1
17	-	Болт М8×25.88.35.019	3
18	29363 Шпилька		3
19	17-01-100 Кронштейн		1
20	700-40-6966 Прокладка		1
21	10568-01 Валик		1
22	34126 Шпонка сегментная		1
23	17-01-114-01 Корпус распределительных шестерен		1
24	-	Болт М6×60.58.019	4
25	10497 Шестерня		1
26	01201СП Корпус сапуна		1
26	01265СП Сапун		1
27	-	Набивка	1
28	01200 Крышка		1
29	-	Гайка М6.6.019	1
30	2997 Шпилька		11
31	700-40-20006СП	Прокладка	1
32	02240-01 Головка цилиндров		1
33	3082 Гайка		11
34	01510 Крышка		1
35	40863 Прокладка		1
36	01196 Заглушка		1
37	2994 Шпилька		2
38	40225 Прокладка		1
39	01187 Крышка		1
40	700-40-7058 Прокладка		2
41	31308 Шайба		2
42	-	Гайка М10.6.019	2
43	17-01-22 Шестерня		1
44	17-01-173CП Защита		1
45	17-01-121 Вал		1
46	31365 Шайба		1
47	-	Болт М8-6g×12.88.35.019	1
48	700-40-6763 Прокладка		1
49	17-01-124 Заглушка		1
