Установка подогревателя на двигатель с электростартером Т10М Б10М ЧТЗ

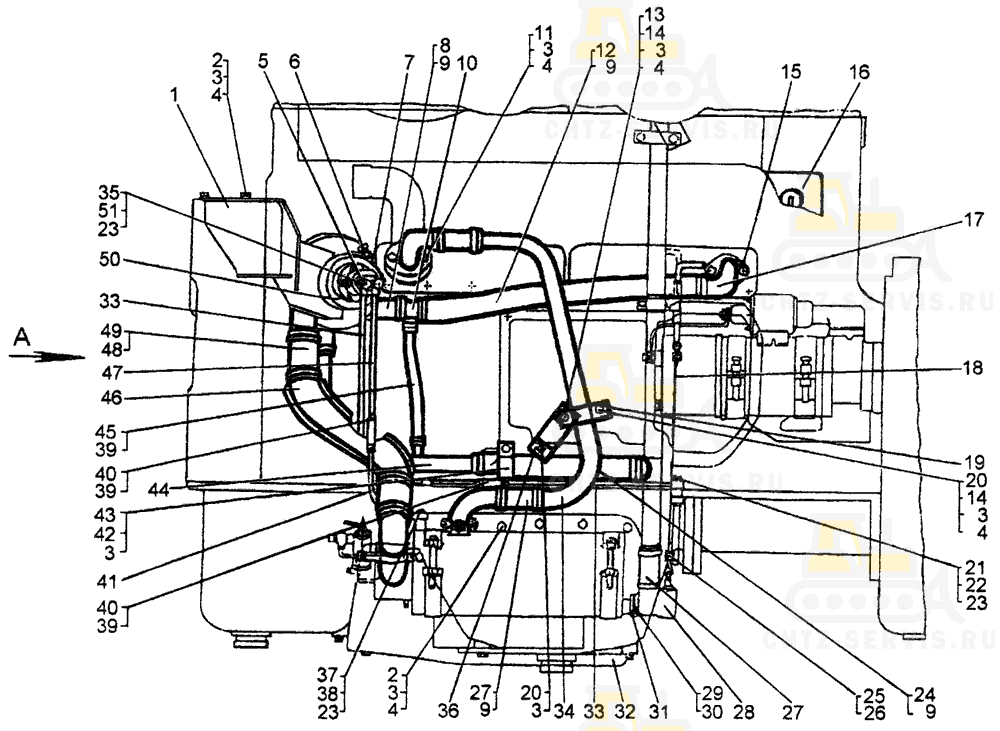

На картинке установка подогревателя на двигатель с электростартером т10м б10м схематично из каталога запчастей ЧТЗ

Установка подогревателя на двигатель с электростартером на Т10М
#	Номенклатурный номер	Наименование детали	Кол-во
1	51-43-219СП Кронштейн		1
2	-	Болт M10-6gx25.58.019	13
3	-	Шайба 10 ОТ 65Г 09	25
4	31308-1 Шайба		23
5	51-43-213СП Лента		1
6	24-74-225 Втулка		3
7	700-28-2376 Болт		3
8	700-46-2223 Рукав		1
9	-	Хомут червячный SGT 32-50/9	14
10	51-43-224СП Труба		1
11	-	Болт M10-6gx75.58.019	2
12	700-46-2223-02 Рукав		1
13	-	Болт M10-6gx50.58.019	2
14	-	Гайка М10.6.019	5
15	46792 Прокладка		2
16	50-10-580СП Щиток управления подогревателем		1
17	51-43-204 Патрубок		2
18	24-43-93 Трос		1
19	24-43-97 Скоба		4
20	-	Болт M10-6gx35.58.019	3
21	700-41-2716 Болт поворотного угольника		1
22	51-06-8 Кольцо		4
23	-	Проволока 1-С-Т	1 м
24	700-40-9014 Рукав		1
25	081430 Муфта		2
26	-	Болт М6х20.58.019	5
27	700-40-3645 Рукав		4
28	21-43-115СП Кран сливной		1
29	-	Болт M8-6gx20.58.019	4
30	-	Шайба 8Т 65Г 09	5
31	700-40-3567 Прокладка		1
32	51-43-209СП Днище		1
33	64-43-155СП Трубка		1
34	64-43-83 Труба		1
35	700-41-3540 Болт поворотного угольника		2
36	64-43-86 Кронштейн		1
37	700-41-3539 Болт поворотного угольника		1
38	40938 Кольцо		2
39	-	Хомут червячный SGT	6
40	700-40-9013 Рукав		2
41	64-43-157СП Трубка		1
42	-	Болт M10-6gx20.58.019	3
43	700-41-2985 Хомут		1
44	64-43-1ЗЗСП Труба		1
45	700-46-2211 Рукав		1
46	51-43-271СП Патрубок		1
47	64-43-158СП Трубка		1
48	-	Хомут червячный SGT 50-70/9	4
49	700-46-2286 Рукав		2
50	-	Насосный агрегат ПЖД 30В-1015200	1
51	40920 Кольцо		4

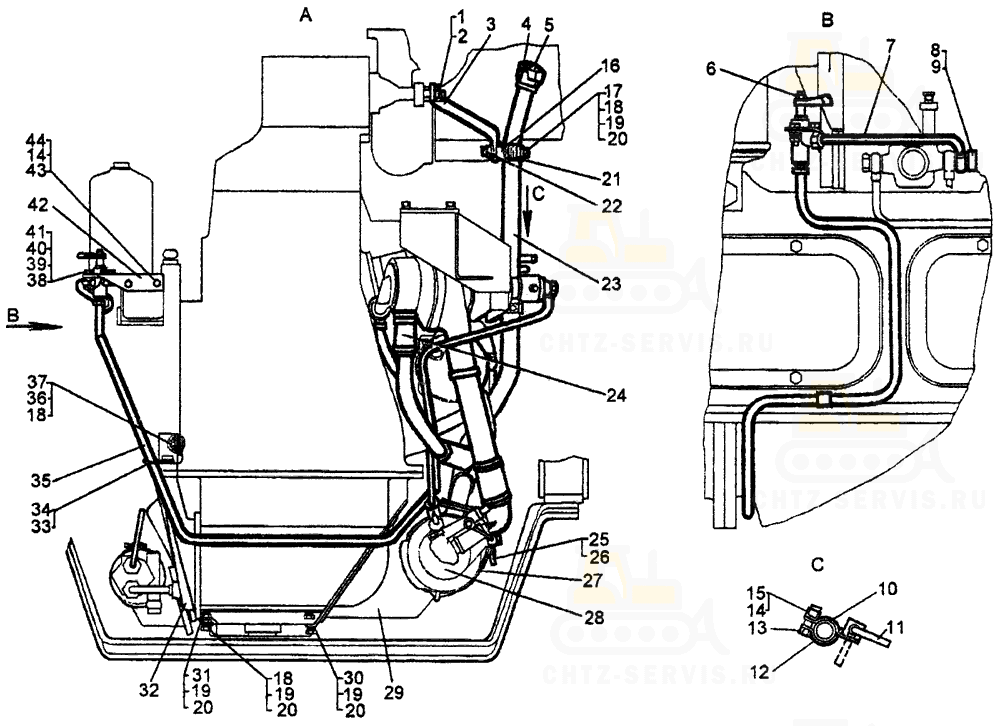

Установка подогревателя с электростартером Т10М

#	Номенклатурный номер	Наименование детали	Кол-во
1	-	Шайба 16 ОТ 65Г 09	1
2	3013 Гайка		1
3	24-43-107 Кронштейн		1
4	40269 Прокладка		1
5	24-43-81 Пробка заливной горловины		1
6	-	Кран ПП8	1
7	64-43-132СП Трубка		1
8	700-41-3467 Болт поворотного угольника		1
9	51-06-8 Кольцо		4
10	21-43-126СП Кронштейн		1
11	51-43-76 Ручка		1
12	21-43-51 Скоба		1
13	-	Болт M8-6gx25.88.35.019	1
14	-	Шайба 8Т 65Г 09	5
15	-	Гайка М8-7Н.6.019	1
16	51-70-2 Втулка		1
17	-	Болт М10-6gх35.58.019	3
18	-	Гайка М10-7Н.6.019	5
19	-	Шайба 10 ОТ 65Г 09	25
20	31308-1 Шайба		23
21	24-43-97 Скоба		4
22	-	Болт М10-6gх50.58.019	2
23	64-43-134СП Труба		1
24	700-40-3645 Рукав		4
25	700-28-2376 Болт		3
26	24-74-225 Втулка		3
27	51-43-253СП Лента		2
28	-	Котел подогревателя ПЖД 30E-1015010 ГЧ	1
29	51-43-269СП Кронштейн		1
30	-	Болт M10-6gx25.58.019	13
31	-	Болт M10-6gx20.58.019	3
32	51-43-227СП Патрубок		1
33	700-40-2654 Прокладка		4
34	41627 Хомутик		4
35	51-43-255СП Трубка		1
36	64-43-90 Стяжка		1
37	18-14-122 Пластина		1
38	31358-1 Шайба		3
39	-	Шайба 6Т 65Г 09	3
40	-	Гайка М6-7Н.6.019	3
41	-	Болт M6-6gx20.58.019	5
42	51-43-182 Кронштейн		1
43	31386 Шайба		2
44	-	Болт M8-6gx20.58.019	4
