Установка коллекторов для дизелей с турбокомпрессором ТКР 8,5С Т10М Б10М ЧТЗ

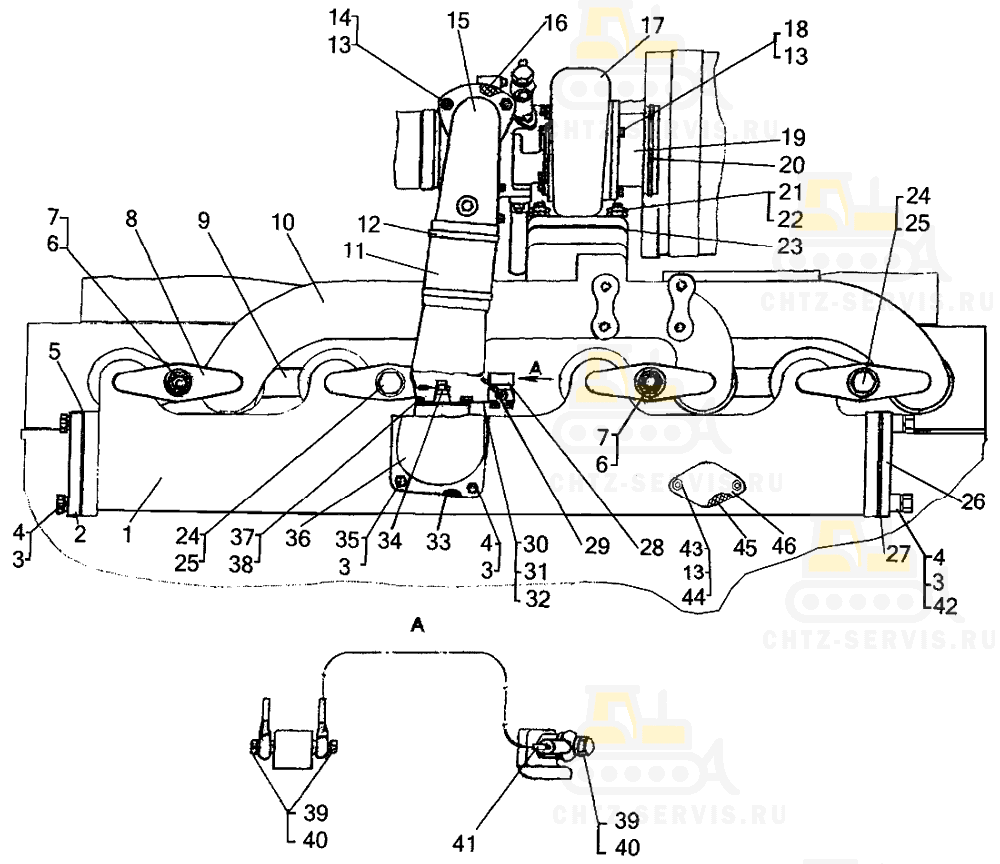

На картинке установка коллекторов для дизелей с турбокомпрессором ткр 8,5с т10м б10м схематично из каталога запчастей ЧТЗ

Установка коллекторов Т10М для дизелей с турбокомпрессором ТКР 8,5С
#	Номенклатурный номер	Наименование детали	Кол-во
1	51-05-299СП Коллектор впускной		1
2	51-05-325 Крышка		1
3	-	Шайба 10 ОТ 65Г 09	12
4	-	Болт М10х25.58.019	10,8 ¹ 2
4	-	Болт М10-6gx45.58.019 ¹	10,8 ¹ 2
5	700-40-7403 Прокладка		1
6	3013 Гайка		2
7	700-29-2210 Шпилька		2
8	05688-1 Планка		4
9	700-40-3880СП Прокладка		2
10	51-05-313 Коллектор выпускной		1
11	700-46-2283 Рукав		1
12	700-41-2222СП Хомут		2
13	-	Шайба 8Т 65Г 09	7
14	-	Гайка М8х1.6.019	3
15	51-05-370СП Патрубок		1
16	700-40-8147 Прокладка		1
17	51-54-1СП Турбокомпрессор ТКР 8,5С		1
18	-	Болт М8-8g×20.58.019	4
19	51-05-314 Вставка		1
20	51-54-30 Кольцо уплотнительное		1
20	-	Кольцо уплотнительное 92.264	1
21	700-30-2099-01 Гайка		8
22	700-29-2354-01 Шпилька		4
23	700-40-8750СП Прокладка		1
24	700-28-2486 Болт		2
25	3178-01 Шайба		2
26	16-05-279-01 Крышка		1
27	700-40-7420 Прокладка		1
28	-	Клапан топливный электромагнитный 1102.3741 ²	1
29	51-05-150СП Трубка ²		1
30	51-05-111 Кронштейн ²		1
31	51-05-169 Прокладка ²		1
32	-	Кольцо 20x26	1
33	700-40-2233 Прокладка		1
34	-	Свеча факельная штифтовая 1102.3740 ²	1
35	-	Болт М10-6g×35.58.019	2
36	51-05-518 Патрубок ¹		1
36	51-05-519 Патрубок ²		1
37	-	Болт М6-6gx16.88.019 ²	4
38	-	Шайба 6Т 65Г 09 ²	4
39	40938 Кольцо ²		6
40	700-41-2932 Штуцер ²		3
41	51-05-504СП Трубка ²		1
42	0474 Втулка ¹		2
43	-	Гайка М8-7Н.6.019	2
44	-	Шпилька 2М8× 3p/6g ×25.66.016	2
45	46238 Прокладка ²		1
46	16-05-433 Крышка ²		1
¹ Для дизеля с пусковым двигателем. ² Для дизеля с электростартерной системой пуска.
