Механизм газораспределения дизеля Т10М Б10М ЧТЗ

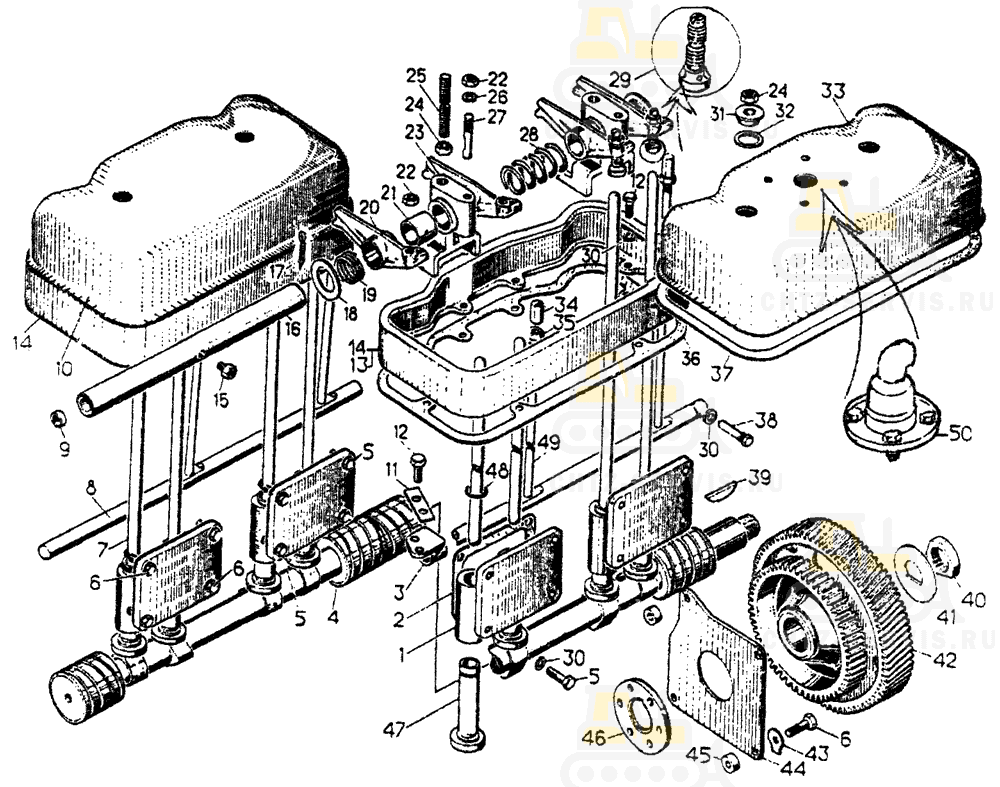

На картинке механизм газораспределения дизеля т10м б10м схематично из каталога запчастей ЧТЗ

Механизм газораспределения дизеля Т10М
#	Номенклатурный номер	Наименование детали	Кол-во
1	14-04-23 Кронштейн		4
2	40845 Прокладка		4
3	02236	Подшипник	1
4	14-04-20-1 Вал распределительный		1
5	04207 Болт		8
6	-	Болт М10x30.58.019	12
7	51-04-45 Штанга толкателя		8
8	14-04-26 Валик декомпрессора		1
9	0280 Заглушка		2
10	14-04-119СП Колпак		1
11	31383 Пластина		1
12	-	Болт М10x25.58.019	14
13	51-04-27 Основание колпака ¹		1 ¹
14	16-04-22 Основание колпака		2; 1 ¹
15	41242 Штуцер		2
16	14-04-24 Валик коромысел		2
17	-	Шплинт 4x40	4
18	3177 Шайба		4
19	700-38-2026 Пружина		4
20	14-04-21-2 Коромысло клапана		8
21	51-04-47 Втулка		4
22	30209 Гайка		12
23	14-04-27 Стойка		4
24	700-30-2417 Гайка		8
25	29314 Шпилька		4
26	-	Шайба 12 ОТ 65Г 09	2
27	04216 Стопор		4
28	700-38-2465 Пружина		2
29	65-04-2 Винт		8
30	-	Шайба 10 ОТ 65Г 09	29
31	51-04-55 Втулка		4
32	46267 Прокладка		4
33	14-04-119-01СП	Колпак	1
34	02277 Наконечник		4
35	-	Гайка ГПШ-М10х1	4
36	700-40-2108 Прокладка		2
37	700-40-2896 Прокладка		2
37	700-40-8148 Прокладка		2
37	700-40-8868 Прокладка		2
38	700-35-2009 Винт		1
39	3420 Шпонка		1
40	3055 Гайка		1
41	3170-01 Шайба		1
42	04202-1 Колесо зубчатое		1
43	3137 Шайба		4
44	04203 Плита		1
45	0474 Втулка		4
46	0473 Шайба		1
47	51-04-108СП Толкатель		8
48	04205 Кольцо пружинное		8
49	02219 Штанга декомпрессора		4
50	51-01-163СП Сапун		1
¹ При установке турбокомпрессора К-27.
