Кожух шестерен распределения Т10М Б10М ЧТЗ

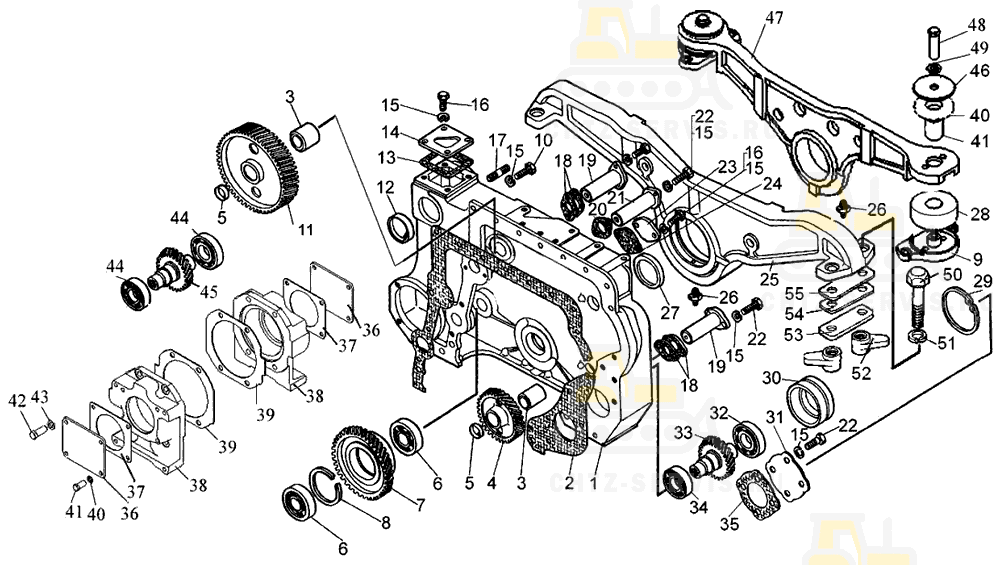

На картинке кожух шестерен распределения т10м б10м схематично из каталога запчастей ЧТЗ

Кожух шестерен распределения на Т10М
#	Номенклатурный номер	Наименование детали	Кол-во
-	16-01-152СП Кожух шестерен распределения		1
1	16-01-100 Кожух шестерен распределения		1
2	700-40-3105 Прокладка		1
3	01459 Втулка ¹		1
4	16-01-152 Колесо зубчатое		1
5	013	Заглушка	2
6	-	Подшипник 407	2
7	16-01-102 Колесо зубчатое		1
8	700-58-2112 Кольцо		1
9	51-01-125 Пластина нижняя
10	-	Болт М10-6g×30.58.019	8
11	16-01-162 Колесо зубчатое ²		2
12	01173 Заглушка		2
13	40856 Прокладка		2
14	01479 Крышка		2
15	-	Шайба 10 ОТ 65Г 09	48
16	-	Болт М10×20.58.019	12
17	700-29-2354 Шпилька		10
18	40285 Прокладка		8
19	01463 Ось шестерни		4
20	700-40-3245 Прокладка		2
21	16-01-142 Ось шестерни		2
22	-	Болт М10-6g×25.58.019	36
23	051130 Заглушка		2
24	700-40-2116 Прокладка		2
25	29-01-39 Опора		1
26	-	Масленка 1.3.Ц6	2
27	-	Манжета 2.1-68×92-4	4
28	700-40-8667 Виброизолятор		4
29	700-58-2084 Кольцо		2
30	29-01-34 Крышка		2
31	51-01-101 Крышка		2
32	-	Подшипник 308	2
33	16-01-103 Колесо зубчатое		2
34	-	Подшипник 307	2
35	700-40-7962 Прокладка		2
36	50-26-832 Крышка		4
37	700-40-2631 Прокладка		4
38	18-26-802 Фланец		4
39	700-40-3766 Прокладка		4
40	700-40-8666 Виброизолятор		4
41	65-01-23 Втулка		2
42	-	Болт М12-6g×30.58.019	16
43	-	Шайба 12 ОТ 65Г 09	16
44	-	Подшипник 118	4
45	50-26-814 Вал		2
46	51-01-126 Прижим		4
47	51-01-187СП Опора		2
48	700-28-2699 Болт		2
49	-	Шайба 24Т 65Г 09	8
50	700-28-2480 Болт		4
51	-	Шайба 20 ОТ 65Г 09	4
52	50-11-72 Планка		4
53	24-11-39 Планка		2
54	24-11-37 Прокладка		2
55	24-11-36 Прокладка		2
¹ Заказывать 16-01-167СП Колесо зубчатое. ² Заказывать 16-01-166СП Колесо зубчатое.
