Блок дизеля Т10М Б10М ЧТЗ

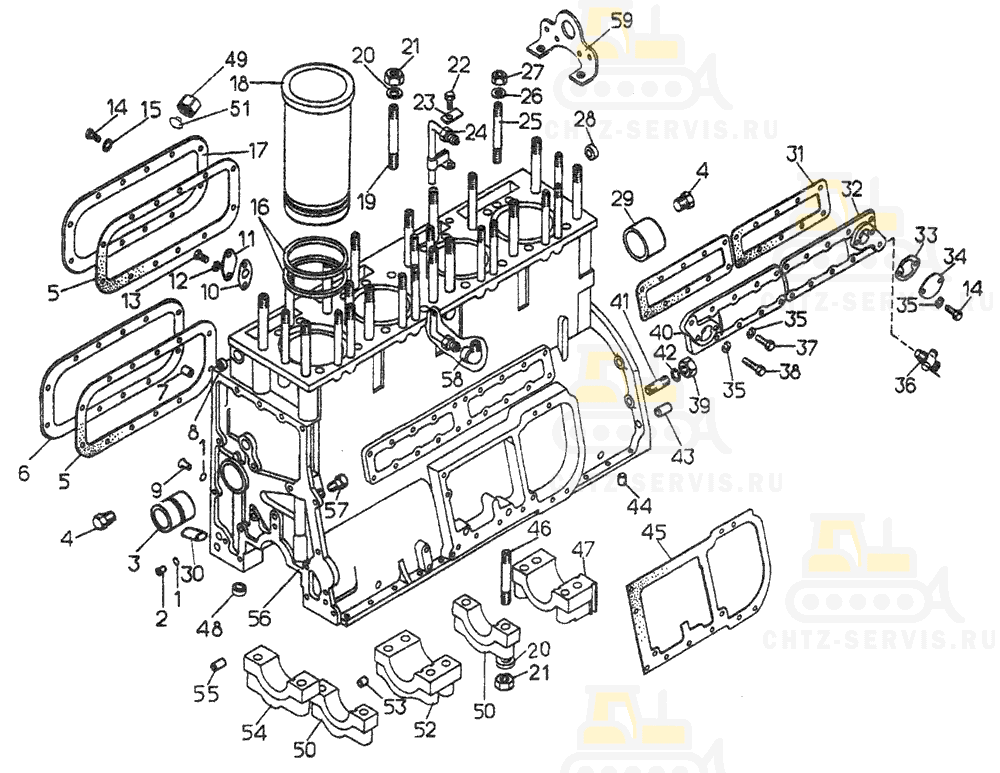

На картинке блок дизеля т10м б10м схематично из каталога запчастей ЧТЗ

Блок дизеля Т10М
#	Номенклатурный номер	Наименование детали	Кол-во
-	51-01-1-02СП Блок дизеля		1
1	40738 Кольцо		2
2	01464 Трубка		1
3	А57.02.001А ²	Втулка распределительного вала	1
3	А57.02.001А1	Втулка распределительного вала	1
4	700-37-2025 Пробка		2
5	40849-1 Прокладка		2
6	51-01-201СП Крышка		1
7	32221 Штифт		2
8	0280 Заглушка		1
9	51-67-51 Жиклер		1
10	40984 Прокладка		1
11	71134 Фланец		1
12	-	Шайба 8Т65Г09	2
13	-	Болт М8х20.58.019	2
14	-	Болт M10-6gx20.58.019	26
15	40839 Кольцо		24
16	740.1002024 Кольцо уплотнительное гильзы цилиндров		8
16	40210-02 Кольцо уплотнительное гильзы цилиндров		8
17	51-01-202СП Крышка		1
18	51-01-82 Гильза		4
19	01434 Шпилька		12
20	700-31-2630 Шайба		26
21	30211-02 Гайка		26
22	-	Болт М6-6gх16.88.35.019	2
23	700-31-158 Пластина стопорная		2
24	14-09-141СП Трубка		2
25	2971 Шпилька		18
26	3178-01 Шайба		18
27	30212 Гайка		18
28	-	Манжета 1.2-18x35-1	1
29	А57.02.003А ²	Втулка распределительного вала	3
30	700-32-2198 Штифт		1
31	700-40-4456 Прокладка		2
32	14-01-72 Крышка задняя		1
33	46792 Прокладка		2
34	16-01-139 Крышка		2
35	-	Шайба 10 ОТ 65Г 09	46
36	-	Кран ПС7-2	1
37	-	Болт М10-6gх25.58.019	18
38	-	Болт М10-6gх40.58.019	3
39	700-30-2415 Гайка		7
40	14-01-71 Крышка		1
41	29316 Шпилька		7
42	-	Шайба 20 ОТ 65Г 09	11
43	700-32-2210 Штифт		2
44	700-32-2202 Штифт		2
45	700-40-2195 Прокладка ¹		1
46	01403 Шпилька		14
47	14-01-19 Крышка заднего подшипника ²		1
48	51-01-131 Жиклер		1
49	700-41-3565 Гайка накидная		1
50	011012 Крышка промежуточного подшипника ²		2
51	700-41-3571 Заглушка сферическая		1
52	29-01-31 Крышка среднего подшипника ²		1
53	700-32-2195 Штифт		5
54	011011 Крышка переднего подшипника ²		1
55	3262 Штифт		2
56	51-01-8 Блок ²		1
57	379	Пробка	1
58	41204-1 Колено		2
59	51-01-30 Проушина		2
¹ Для дизеля с пусковым двигателем. ² Заказывать комплект 51-01-109СП Блок.
