Форсунки с трубками высокого давления Т-170 Б-170 ЧТЗ

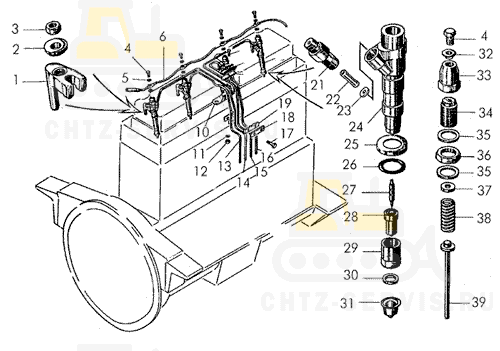

На картинке форсунки с трубками высокого давления т-170 б-170 схематично из каталога запчастей ЧТЗ

Форсунки с трубками высокого давления Т-170
Поз.	Номенклатурный номер	Наименование детали	Кол-во
–	700-40-2010-02 Кольцо		1
–	14-69-107-1СП Распылитель		4
–	51-69-127СП Топливопроводы в сборе		1
–	14-69-114сп	Топливопровод
–	14-69-116СП Фильтр высокого давления		4
1	14-69-42 Рычаг		4
2	14-69-46 Шайба		4
3	3010 Гайка		4
4	67143 Штуцер		4
5	40938 Кольцо		8
6	51-69-107СП Трубка		1
7	-	Болт М10Х35.58.019	1
8	67480 Колодка		1
9	46808 Прокладка		2
10	14-69-53 Кронштейн		1
11	-	Шайба 10 ОТ 65Г	3
12	-	Гайка М10Х6.019	3
13	14-69-109сп	Топливопровод 1-го цилиндра
13	15-69-128СП Топливопровод 1-го цилиндра		1
14	14-69-110сп	Топливопровод 2-го цилиндра
14	51-69-129СП Топливопровод 2-го цилиндра		1
15	14-69-111сп	Топливопровод 3-го цилиндра
15	51-69-130СП Топливопровод 3-го цилиндра		1
16	14-69-112сп	Топливопровод 4-го цилиндра
16	51-69-131СП Топливопровод 4-го цилиндра		1
17	-	Болт М10Х40.58.019	2
18	67287 Планка		1
19	40939 Прокладка		2
20	14-69-117-1СП Форсунка		4
21	14-69-39 Штуцер		4
22	14-69-36 Элемент фильтрующий		4
23	14-69-32 Кольцо		1
24	14-69-44 Корпус форсунки		4
25	14-69-37 Щиток		4
26	700-40-2241 Кольцо		1
27	14-69-22 Игла		4
28	14-69-23 Корпус распылителя		4
29	14-69-60 Гайка распылителя		4
30	700-40-2010-01 Кольцо		1
31	700-40-5109 Колпак		1
32	700-40-5110 Пробка		1
33	14-69-55 Колпак		4
34	14-69-30 Винт		1
35	40936 Кольцо		2
36	700-30-2341 Контргайка		1
37	14-69-40 Шайба		4
38	700-38-2674 Пружина		1
39	14-69-118СП Штанга		1
