Установка радиатора Т-170 Б-170 ЧТЗ

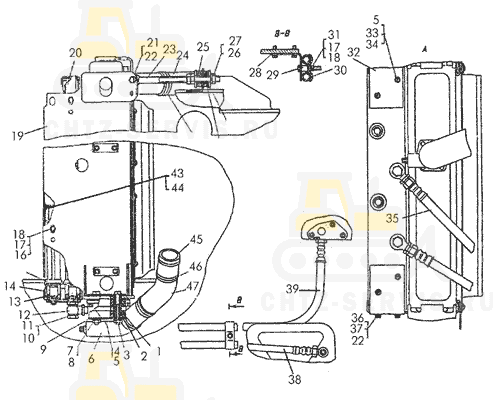

На картинке установка радиатора т-170 б-170 схематично из каталога запчастей ЧТЗ

Установка радиатора Т-170
Поз.	Номенклатурный номер	Наименование детали	Кол-во
–	50-26-485-09СП Рукав 16		1
–	50-26-485-11СП Рукав 16		1
–	50-309-01СП	Установка радиаторов	1
–	-	Болт М12Х25.58.019	4
1	700-40-4923 Амортизатор		4
2	24-08-169 Втулка		4
3	24-08-189СП Накладка		2
4	-	Болт М8Х30.88.35.019	4
5	-	Шайба 8Т65Г09	8
6	24-08-177СП Кран		1
7	-	Шайба 16ОТ65Г09	4
8	3013 Гайка		4
9	24-08-168 Накладка		2
10	40910 Кольцо		4
11	700-41-3306 Болт полый		2
12	50-56-109СП Угольник		2
13	700-40-8119-01 Амортизатор		4
14	50-08-159СП Днище		1
15	50-09-151-01СП Радиатор масляный		1
16	-	Болт М10Х20.58.019	4
17	-	Шайба 10ОТ65Г09	7
18	31306 Шайба		5
19	50-08-156-01СП Радиатор в сборе с рамой		1
20	50-09-151СП Радиатор масляный		1
21	-	Гайка М12Х6.019	2
22	-	Шайба 12ОТ65Г09	6
23	50-08-130СП Раскос		2
24	700-46-2041 Рукав		1
25	24-08-157 Втулка		2
26	-	Гайка М18Х1,5-6.019	6
27	-	Шайба 18ОТ65Г09	2
28	50-09-138СП Кронштейн		1
29	50-26-115 Втулка		1
30	50-60-230 Прижим		1
31	-	Гайка М10Х6.019	1
32	50-08-108 Опора		2
33	-	Гайка М8Х6.019	4
34	31386 Шайба		4
35	51-09-251 Фланец		1
36	700-40-5650 Прокладка		1
37	3135 Шайба		4
38	50-26-485-08СП Рукав 16		1
39	50-26-485-10СП Рукав 16		1
40	24-08-154 Тарелка		4
41	700-40-4428 Втулка		4
42	37-26-139СП Хомут		2
43	50-08-135СП Крышка		2
44	700-40-8118-01 Уплотнение		2
45	700-40-3503 Рукав		2
46	700-41-2222СП Хомут		4
46	-	Хомут червячный SGT 70-90/9 фирмы «Норма», ФРГ	4
47	50-08-52 Патрубок		1
