Радиатор Т-170 Б-170 ЧТЗ

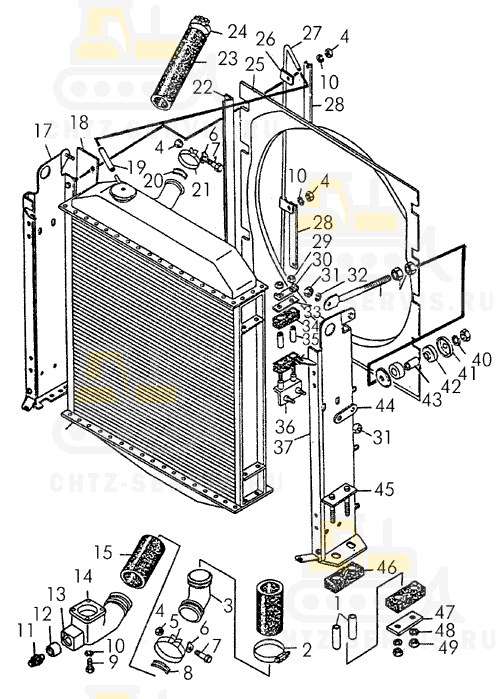

На картинке радиатор т-170 б-170 схематично из каталога запчастей ЧТЗ

Радиатор Т-170
Поз.	Номенклатурный номер	Наименование детали	Кол-во
–	24-08-177СП Кран		1
–	24-08-8СП Радиатор с рамой		1
–	130У.13.010-0-1Т	Радиатор для тропиков	1
–	-	Шайба 8Т65Г09	2
1	24-08-169 Втулка		4
2	700-41-2222СП Хомут		4
2	-	Хомут червячный SGT 70-90/9 фирмы «Норма», ФРГ	4
3	50-08-52 Патрубок		1
4	-	Гайка М8Х6.019	2
5	700-41-3328 Лента хомута		2
6	700-31-2269 Шайба стопорная		2
7	700-28-2176 Болт		2
8	700-41-3329 Накладка		2
9	-	Болт М8Х25.88.35.019	4
10	-	Шайба 8Т65Г09	12
11	700-37-2055 Пробка		1
12	21-08-124 Втулка		1
13	700-32-2188 Штифт		1
14	24-08-172 Корпус крана		1
15	700-40-3503 Рукав		2
16	130У.13.010-1сп Радиатор водяной		1
17	50-08-114СП Боковина правая		1
18	700-40-7791 Уплотнение		2
19	700-40-3479 Рукав		1
20	37-26-71 Накладка		2
21	37-26-70 Лента хомута		2
22	24-08-166 Козырек		2
23	700-46-2041 Рукав		1
24	37-26-139СП Хомут		2
25	24-08-173 Щиток		1
26	08414 Скоба		2
27	24-08-192 Трубка		1
28	24-08-193 Накладка		4
29	-	Гайка М10Х6.019	8
30	21-08-86 Пластина		4
31	3011 Гайка		6
32	-	Шайба 12ОТ65Г09	6
33	24-08-160 Планка		4
34	700-40-4915-1 Амортизатор		8
35	24-08-171 Втулка		8
36	24-08-174СП Уголок		4
37	50-08-113СП Боковина левая		1
38	50-08-130СП Раскос		2
39	-	Гайка М18Х1,5-6.019	6
40	-	Шайба 18ОТ65Г09	2
41	24-08-154 Тарелка		4
42	700-40-4428 Втулка		4
43	24-08-157 Втулка		2
44	24-08-164 Пластина		4
45	24-08-189СП Накладка		2
46	700-40-4923 Амортизатор		4
47	24-08-168 Накладка		2
48	-	Шайба 16ОТ65Г09	4
49	3013 Гайка		4
