Муфта сцепления подетально Т-170 Б-170 ЧТЗ

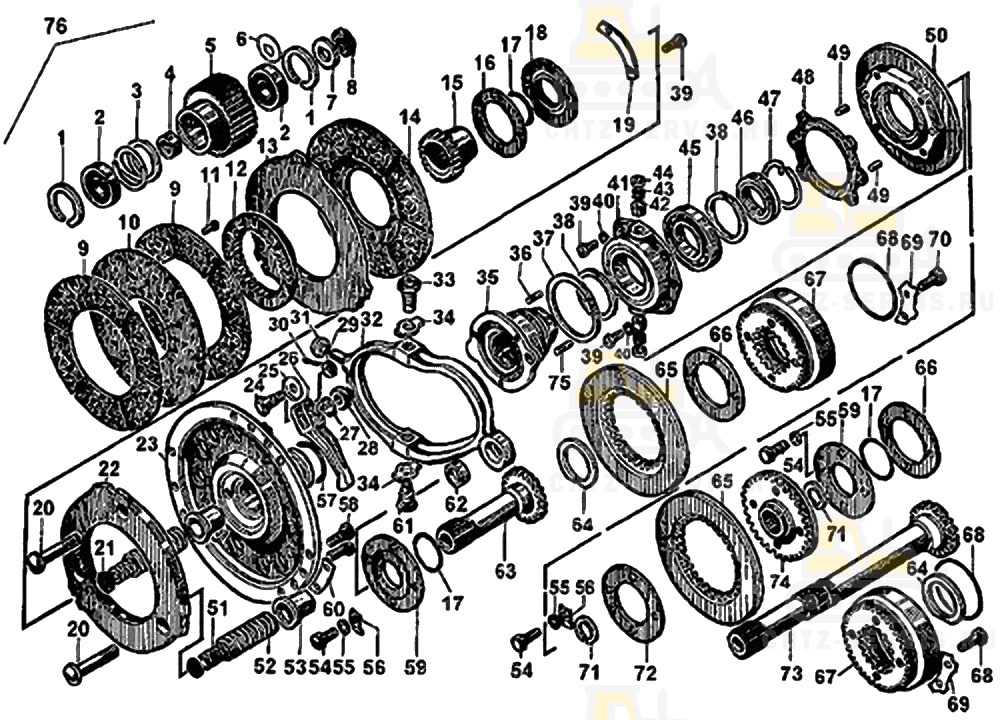

На картинке муфта сцепления подетально т-170 б-170 схематично из каталога запчастей ЧТЗ

Муфта сцепления подетально
Поз.	Номенклатурный номер	Наименование детали
–	18-14-133СП Муфта включения
–	20-14-2СП Муфта сцепления болотоходных тракторов
–	24-14-104СП Рычаг
1	18-14-66 Кольцо
2	-	Подшипник 1803081С9
3	38462 Пружина
4	18-14-62 Втулка
5	18-14-104 Барабан зубчатый
6	50-14-2 Пластина
7	3170 Шайба
8	700-30-2032 Гайка
9	18-14-137 Сектор
10	18-14-90 Диск ведомый
11	3650 Заклепка
12	18-14-81 Венец диска
13	18-14-44 Диск ведущий
14	18-14-135СП Диск ведомый
15	18-14-78 Муфта
16	700-40-2532 Прокладка
17	46812 Кольцо
18	18-14-114 Крышка
19	18-14-144 Пластина
20	18-14-131 Болт
21	50-14-29 Подпятник
22	18-14-45 Диск нажимной
23	18-14-142СП Фланец
24	18-14-49 Палец
25	18-14-69 Ролик
26	18-14-92 Рычаг
27	18-14-47 Призма
28	18-14-130 Гайка
29	-	Гайка М12x1,25.6Н.6А.019
30	-	Шплинт 3,2x25
31	14346 Наконечник
32	24-14-3 Рычаг
33	18-14-128 Палец
34	31364 Пластина
35	50-14-5 Ползун
36	18-14-30 Палец
37	18-14-34 Кольцо
38	50-14-15 Кольцо
39	-	Болт М10x25.58.019
40	-	Шайба 10 ОТ 65Г 09
41	18-14-123 Корпус подшипника
42	14355 Втулка
43	710-14-126 Сальник
44	18-14-33 Заглушка
45	-	Подшипник 118
46	50-14-4 Втулка
47	18-14-89 Кольцо
48	700-40-5260 Прокладка
49	32349 Штифт
50	18-14-124 Крышка
51	38461 Пружина
52	38460 Пружина
53	18-14-68 Стакан
54	-	Болт М12x25-88.45.01 9
55	-	Шайба 12 ОТ 65Г 09
56	18-14-122 Пластина
57	700-40-2122 Кольцо
58	-	Болт М12-6дх35.58.019
59	18-14-125 Крышка
60	18-14-143 Пластина
61	18-14-127 Палец
62	16134 Седло
63	18-14-77-1 Вал карданный
64	700-58-2251 Кольцо
65	18-14-140-1СП Тормозок
66	700-40-5259 Прокладка
67	18-14-126 Муфта
67	20-14-23 Муфта
68	21363 Кольцо
69	31545 Пластина замковая
70	12304 Болт
71	700-58-2412 Кольцо
72	20-14-22 Крышка
73	20-14-8 Вал карданный
74	20-14-21 Муфта
75	18-14-41 Палец
76	18-14-4СП Муфта сцепления
