Корпус коробки передач с механизмами переключения, крышками и деталями крепления Т-170 Б-170 ЧТЗ

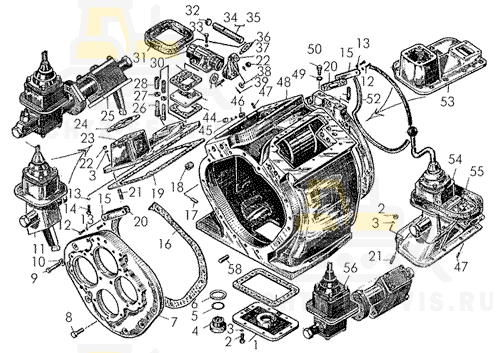

На картинке корпус коробки передач с механизмами переключения, крышками и деталями крепления т-170 б-170 схематично из каталога запчастей ЧТЗ

Корпус коробки передач с механизмами переключения, крышками и деталями крепления Т-170
Поз.	Номенклатурный номер	Наименование детали	Кол-во
–	50-12-240СП Втулка		1
–	20-12-9СП Коробка передач		1
–	18-12-156СП Корпус		1
–	15-12-129СП Корпус		2
–	700-40-5091-1 Прокладка		2
–	700-40-2173-1 Прокладка		10
–	50-12-690-1 Рычаг правого механизма		1
1	24-12-8 Крышка		1
2	-	Болт М10Х25.58.019	8
3	-	Шайба 10ОТ65Г09	34
4	01483СП Пробка		1
5	46588 Кольцо		1
6	40927СП Кольцо		1
7	18-12-182 Крышка		1
8	700-28-2623 Болт		8
9	-	Болт М16Х75.58.019	1
10	-	Шайба 16ОТ65Г09	8
11	18-12-178СП Механизм переключения передач		1
12	-	Болт М12Х30.58.019	8
13	-	Шайба 12ОТ65Г09	31
14	28558 Болт		8
15	18-12-325 Крышка		4
16	700-40-2227 Прокладка		1
17	700-32-2197 Штифт		2
18	20-12-87 Втулка		1
19	700-40-7392 Прокладка		2
20	700-40-5089-1 Прокладка		14
21	700-29-2146 Шпилька		16
22	700-30-2099 Гайка		1
23	18-12-329 Крышка		1
24	700-40-5091 Прокладка		2
25	20-12-132СП Механизм переключения передач		1
26	13338 Фиксатор		4
27	13339 Кольцо		4
28	38327 Пружина		4
29	13342-01 Планка		2
30	15-12-157 Корпус		1
31	700-40-7221 Уплотнение		1
32	13358 Заглушка		2
33	-	Болт М10Х30.58.019	8
34	50-12-688-01 Валик		1
35	50-12-689 Валик		1
36	13356 Наконечник		2
37	50-12-687-1 Рычаг левого механизма		1
38	31308-1 Шайба		2
39	-	Шплинт 2Х25	2
40	50-12-523 Стопор		2
41	40251СП Сальник		1
42	15-12-164 Плита направляющая		2
43	700-40-2173 Прокладка		10
44	0280 Заглушка		2
45	Б 9,5-200 Шарик		2
46	18-12-121 Втулка		2
47	700-32-2201 Штифт		10
48	24-12-7 Корпус		1
49	40911 Кольцо		2
50	-	Болт М16Х30.58.019	2
51	700-29-2296 Шпилька		2
52	700-40-4786 Прокладка		1
53	18-12-328 Крышка		1
54	18-12-177СП Механизм переключения передач		1
55	700-40-7226 Уплотнение		1
56	20-12-131СП Механизм переключения передач		1
57	700-40-3780-1 Прокладка		1
58	700-32-2012 Штифт		3
