Площадка Т-170 Б-170 ЧТЗ

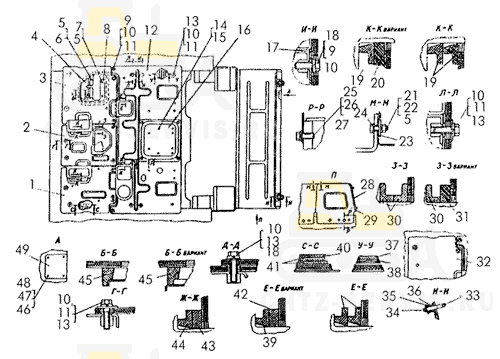

На картинке площадка т-170 б-170 схематично из каталога запчастей ЧТЗ

Площадка Т-170
Поз.	Номенклатурный номер	Наименование детали	Кол-во
-	-	Болт М12Х55.58.019	4
-	50-24-36СП Площадка		1
-	50-24-36-02СП Площадка тракторов без гидрораспределителей		1
-	50-24-36-05СП Площадка тракторов без гидрораспределителей		1
-	48-24-14СП Площадка тракторов болотоходных моделей		1
-	48-24-14-01СП Площадка тракторов болотоходных моделей		1
-	48-24-14-02СП Площадка тракторов болотоходных моделей без гидрораспределителей (с пусковым двигателем)		1
-	48-24-14-05СП Площадка тракторов болотоходных моделей без гидрораспределителей с электростартерным пуском дизеля		1
-	48-24-14-03СП Площадка тракторов болотоходных моделей с электростартерным пуском дизеля		1
-	48-24-14-04СП Площадка тракторов болотоходных моделей с электростартерным пуском дизеля и механизмом задней навески		1
-	50-24-36-01СП Площадка тракторов с механизмом задней навески		1
-	50-24-36-03СП Площадка тракторов с электростартерным пуском дизеля		1
-	50-24-36-04СП Площадка тракторов стартерным пуском дизеля		1
-	700-40-7775-03 Подкладка		2
-	700-40-7774-01 Коврик		1
1	50-24-281СП Панель		1
2	50-24-283-01СП Панель		1
3	50-24-282СП Панель		1
4	50-24-206СП Пластина		1
6	700-28-2176 Болт		2
6	700-28-2177 Болт		2
6	700-28-2178 Болт		2
6	700-28-2179 Болт		2
6	700-28-2180 Болт		2
6	700-28-2181 Болт		2
6	700-28-2182 Болт		2
6	700-28-2183 Болт		2
7	-	Болт М8Х25.88.35.01	2
9	-	Болт М12Х35.58.019	4
12	50-24-210СП Панель		1
13	-	Болт М12Х45.58.019	15
14	-	Болт М10Х25.58.019	2
17	50-24-227СП Балка		1
21	-	Болт М8Х25.88.35.01	4
22	-	Гайка М8Х6.019	4
25	-	Болт М20Х50.88.35.019	4
28	50-24-400 Крышка		1
37	50-24-290 Коврик		2
40	700-40-7774 Коврик		1
46	-	Болт М6Х16.58.019	4
47	-	Гайка М6Х6.019	4
49	50-24-393 Крышка		1
49	50-24-394 Крышка		1
49	50-24-395 Крышка		1
49	50-24-396 Крышка		1
49	50-24-397 Крышка		1
49	50-24-398 Крышка		1
49	50-24-399 Крышка		1
49	50-24-400 Крышка		1
