Отопитель-вентилятор Т-170 Б-170 ЧТЗ

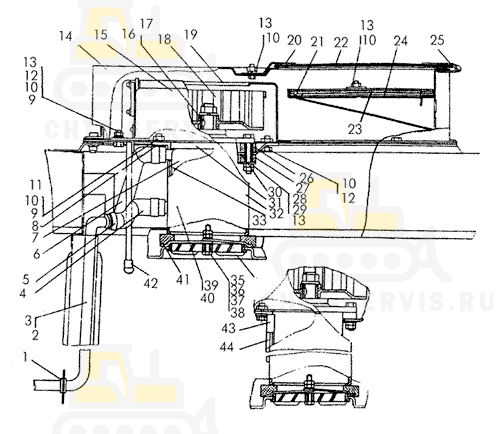

На картинке отопитель-вентилятор т-170 б-170 схематично из каталога запчастей ЧТЗ

Отопитель-вентилятор Т-170
Поз.	Номенклатурный номер	Наименование детали	Кол-во
-	50-47-140СП Отопитель-вентилятор		1
-	-	Электродвигатель 5917.3730	1
1	41879 Кольцо		2
2	50-47-137 Трубка		1
3	50-47-136 Трубка		1
4	700-46-2123-05 Рукав		1
5	700-41-2235-06СП Хомут		1
6	700-46-2123-04 Рукав		1
7	-	Радиатор отопителя ОТ2.13.010	1
8	50-47-94 Накладка		2
9	31386-1 Шайба		8
10	-	Шайба 8Т65Г09	15
13	-	Гайка М8Х6.019	4
14	50-47-132СП Кожух		1
15	50-47-163СП Корпус		1
16	700-34-2039 Шпонка		1
17	700-34-2039 Шпонка		1
18	50-47-134СП Крыльчатка		1
19	50-47-133СП Основание		1
20	50-47-77 Накладка		4
21	50-47-75 Рамка		2
22	50-47-152СП Крышка		1
23	50-47-76 Фильтр		1
24	700-40-7653 Уплотнение		1
25	50-47-93 Стержень		1
26	18-26-538 Втулка		1
27	700-40-6125 Прокладка		2
28	60-47-16 Планка		2
29	700-28-2176-01 Болт		1
30	50-47-74 Фланец		1
31	700-40-7652 Уплотнение		2
32	50-47-73 Кожух		1
33	700-40-6115 Прокладка		2
34	50-47-44 Воздухораспределитель		1
35	50-47-45 Зажим		1
36	-	Болт М6Х25.58.019	1
37	-	Гайка М6-7Н.6.019	2
38	31358-1 Шайба		1
39	-	Электродвигатель 591.3730	1
40	-	Электродвигатель ДВО3	1
41	700-40-6523 Уплотнение		1
42	17-74-207 Рукоятка		1
43	700-40-7081-01 Уплотнение		1
44	700-40-7081-02 Уплотнение		1
