Капот Т-170 Б-170 ЧТЗ

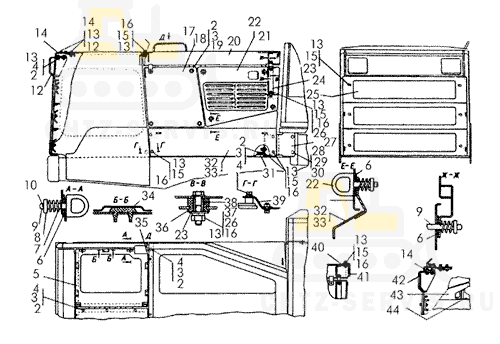

На картинке капот т-170 б-170 схематично из каталога запчастей ЧТЗ

Капот Т-170
Поз.	Номенклатурный номер	Наименование детали	Кол-во
-	50-55-27СП Капот		1
-	50-55-27-02СП Капот для тракторов двойного назначения		1
-	50-55-27-03СП Капот для тракторов, комплектуемых гидромеханической трансмиссией и электростартерным пуском дизеля		1
-	50-55-27-01СП Капот для тракторов, комплектуемых экскаваторным оборудованием		1
-	50-55-367 Крышка		1
2	-	Болт М10Х25.58.019	32
3	-	Шайба 10ОТ65Г09	332
4	31308-1 Шайба		24
5	50-55-276СП Крышка		1
6	700-40-7789 Прокладка		12
7	38385 Пружина		10
8	18-25-31 Шайба-колпачок		10
9	18-25-32 Упор		10
10	-	Шплинт 3,2Х18	10
12	50-55-271СП Лобовина		1
13	-	Шайба 12ОТ65Г09	28
14	50-55-274СП Козырек		1
15	-	Болт М12Х30.58.019	26
16	3135-1 Шайба		22
17	50-55-486 Створка		1
18	50-55-487 Створка		1
19	3197 Шайба		8
20	50-55-325СП Крышка		1
22	50-55-489 Створка		1
24	50-55-459 Опора		1
25	50-55-280СП Решетка		1
26	3011 Гайка		4
27	50-55-306СП Кронштейн		2
28	-	Шайба 16ОТ65Г09	4
29	31477-01 Шайба		4
30	700-28-2621 Болт		4
31	50-55-449 Уголок		2
32	50-55-323СП Боковина		1
33	50-55-324СП Боковина		1
34	591044 Амортизатор		7
35	50-55-279СП Проставка		1
36	700-40-3684 Втулка		2
37	-	Болт М12Х55.58.019	2
38	50-55-450 Втулка		2
39	50-55-307 Опора		2
40	50-55-120СП Планка		1
41	50-55-207 Вставка		1
42	50-55-194СП Лобовина		1
43	50-55-195СП Боковина		1
44	50-55-196СП Боковина		1

Капот (продолжение) Т-170
Поз.	Номенклатурный номер	Наименование детали	Кол-во
-	-	Болт М14Х1,5Х35.58.019	4
1	50-55-366СП	Решетка	1
2	50-55-130	Шарнир	2
4	-	Шайба 14ОТ65Г09	4
5	31434-01	Шайба	4
7	31372 Шайба		4
