Кабина Т-170 Б-170 ЧТЗ

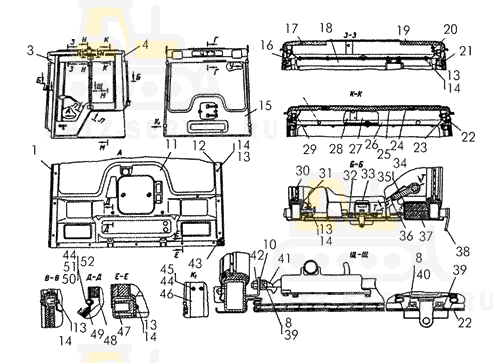

На картинке кабина т-170 б-170 схематично из каталога запчастей ЧТЗ

Кабина Т-170
Поз.	Номенклатурный номер	Наименование детали	Кол-во
-	-	Шуруп МТКZ08340	1
-	-	Болт М10Х30.58.019	32
-	50-59-24СП Кабина		1
-	50-59-24-01СП Кабина для тракторов двойного назначения		1
-	50-59-24-02СП Кабина для тракторов с электростартерным пуском дизеля		1
-	50-59-455-02СП Каркас		1
-	50-59-455-03СП Каркас		1
-	700-40-8838-01 Панель		1
-	50-59-463СП Уголок		1
1	700-42-2471 Накладка		1
3	50-59-697СП Щиток		1
4	50-59-1465 Накладка		1
8	-	Шайба 10ОТ65Г09	36
10	31308-1 Шайба		32
11	700-42-2627 Панель		1
12	700-42-2472 Накладка		1
13	700-31-2353 Шайба		62
14	700-35-2007 Шуруп		62
15	50-59-455СП Каркас		1
16	50-59-707СП Дверь		1
17	700-40-8828 Панель		1
18	50-59-396СП Шторка		1
19	700-40-8830 Панель		1
20	50-59-480СП Планка		2
21	50-59-707-01СП Дверь		1
22	50-59-720СП Форточка		2
23	700-42-2466 Стенка		1
24	700-42-2465 Планка		2
25	700-40-8829 Панель		1
26	700-42-2707 Кожух		1
27	700-40-8832 Панель		1
28	700-40-8831 Панель		1
29	700-42-2626 Стенка		1
30	50-59-858 Стекло		1
31	-	Уплотнение Пр-015	-
32	700-40-8842 Уплотнитель		2
33	700-42-2659 Заглушка		4
34	700-42-2481 Панель		1
35	700-42-2480 Панель		1
36	700-40-8842-01 Уплотнитель		2
37	700-40-8833 Панель		4
38	50-59-440СП Защелка		2
39	50-59-1458 Накладка		8
40	-	Болт М10-6gХ25.58.019	26
41	24-59-447 Защелка		2
42	24-59-420 Планка		2
43	50-59-1158 Планка		2
44	-	Шайба 8Т65Г09	6
45	-	Болт М8-6gХ16.88.035.019	4
46	64-59-121 Щиток		2
47	700-42-2660 Пробка		17
48	700-40-8823 Панель		1
48	700-40-8823 Панель		1
49	700-40-8838 Панель		1
50	-	Гайка М8Х6.019	2
51	-	Винт 22.58.019	2
52	31386 Шайба		2

Кабина (продолжение) Т-170
Поз.	Номенклатурный номер	Наименование детали	Кол-во
-	700-40-8824-03	Панель	1
-	700-40-8824-06	Панель	1
1	-	Болт М8Х16.58.019	20
2	31358-1 Шайба		24
3	24-59-228-05	Кант ПВХ N 23	1
4	50-59-1078 Прижим		9
5	-	Гайка М6-7Н.6.019	34
6	31308-1 Шайба		30
7	-	Болт М10-6gХ30.58.019	12
8	-	Шайба 10ОТ65Г09	56
9	700-42-2603 Кожух		1
10	-	Болт М6Х16.58.019	16
11	-	Шайба 6Т65Г09	34
12	50-59-650СП Зеркало		1
13	50-59-415СП Опора		1
14	700-40-8827 Панель		1
15	700-40-8837 Панель		1
16	700-40-8826 Панель		1
17	700-40-8836 Панель		1
18	50-59-542СП	Планка	2
19	40912 Кольцо		6
20	-	Болт М10-6gХ25.58.019	26
21	50-59-1157 Петля		2
22	06335 Валик		2
23	31386 Шайба		2
24	-	Шплинт 2Х12	2
25	50-59-818	Тяга	2
26	50-59-819	Втулка	2
27	700-42-2597	Ручка	4
28	-	Винт В.М6-8gХ16.58.019	2
29	700-42-2470 Крючок		1
30	50-59-491СП Кронштейн		1
31	700-40-8824 Панель		1
32	700-40-8842 Уплотнитель		2
33	50-59-548СП Крышка		1
34	-	Болт М10Х18.58.019	2
35	700-40-8839	Панель	1
36	700-40-8834	Панель	1
37	50-59-497СП	Кронштейн	1
38	24-59-228-06	Кант ПВХ N 23	1
39	-	Уплотнение Пр-015	-
40	50-59-859	Стекло	1
41	700-31-2353 Шайба		62
42	700-35-2007 Шуруп		62
43	700-42-2482 Накладка		1
44	700-40-8835 Панель		1
45	700-40-8825 Панель		1
46	3197 Шайба		8
47	50-59-523СП	Шарнир	4
48	50-59-724СП	Кронштейн аптечки	1
49	31453 Шайба		4
