Кабина подетально Т-170 Б-170 ЧТЗ

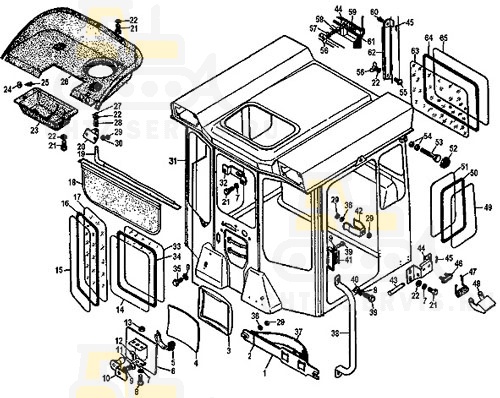

На картинке кабина подетально т-170 б-170 схематично из каталога запчастей ЧТЗ

Кабина Т-170 подетально
Поз.	Номенклатурный номер	Наименование детали
-	50-59-183СП Защелка
-	50-59-168СП Зеркало
-	50-59-24-01СП Кабина
-	50-59-24-02СП Кабина
-	50-59-24СП Кабина
-	21-59-112СП Козырек светозащитный
-	21-59-114СП Кронштейн
1	50-59-107 Кронштейн
2	50-59-154 Шлевка
3	24-59-153 Ободок
4	24-59-148 Зеркало
5	700-40-3915-03 Уплотнитель
6	50-59-110СП Корпус
7	-	Шайба 8Т 65Г 09
8	-	Болт М8х35.58.019
9	-	Шайба 10 ОТ 65Г 09
10	50-59-203СП Опора
11	-	Болт М10x25.58.019
12	24-59-154 Прижим
13	-	Гайка М8-6.019
14	24-59-228-04 Кант
15	24-59-228-03 Кант
16	24-59-222-03 Уплотнитель
17	24-59-197 Стекло
17	24-59-197-1 Стекло
18	21-59-115СП Козырек
19	21-59-113СП Ось
20	21-59-77 Кронштейн
21	-	Болт М8х25.88.019
22	31386-1 Шайба
23	700-42-2299 Кожух
24	700-31-2353 Шайба
25	700-35-2007 Шуруп
26	50-59-160СП Кожух
27	-	Шплинт 2x14.019
28	700-38-2360 Пружина
29	-	Гайка М6-6.019
30	-	Шайба 6Т 65Г 09
31	24-59-180СП Каркас
32	24-59-204СП Планка
33	24-59-198 Стекло
33	24-59-198-1 Стекло
34	24-59-222-04 Уплотнитель
35	-	Болт М10x20.58.019
36	31358 Шайба
37	700-40-6814 Ремень
38	50-59-147 Поручень
39	-	Болт М10x30.58.019
40	31308 Шайба
40	31308-1 Шайба
41	24-59-447 Защелка
42	50-59-110 Клипса
43	700-47-96 Валик
44	50-59-156 Корпус
45	-	Шплинт 2,5x14
46	591044 Амортизатор
47	700-38-2486 Пружина
48	24-59-397 Защелка
49	24-59-228-02 Кант
50	24-59-222-02 Уплотнитель
51	24-59-196 Стекло
51	24-59-196-1 Стекло
52	700-40-5228 Накладка
53	50-59-117СП Упор
54	-	Гайка М1 2-6.019
55	-	Болт М8х25.58.35.019
56	05573-1 Гайка
57	31365-1 Шайба
58	700-28-2121 Болт откидной
59	6465 Валик
60	591127 Валик
61	700-40-3915 Уплотнитель
61	700-40-7089 Уплотнитель
62	24-59-176 Кулиса
63	24-59-195 Стекло
63	24-59-195-1 Стекло
64	24-59-222-01 Уплотнитель
65	24-59-228-01 Кант
