Дверь Т-170 Б-170 ЧТЗ

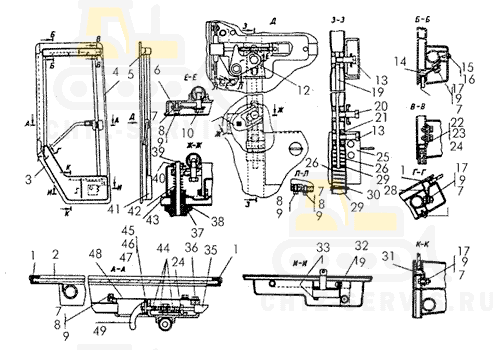

На картинке дверь т-170 б-170 схематично из каталога запчастей ЧТЗ

Дверь Т-170
Поз.	Номенклатурный номер	Наименование детали	Кол-во
-	-	Болт М6-6gХ20.58.019	2
-	50-59-707СП Дверь		1
-	50-59-707-01СП Дверь		1
-	50-59-708СП Дверь		1
-	50-59-708-01СП Дверь		1
-	700-40-5228 Накладка		1
-	700-42-2689 Панель		1
-	50-59-1439-01СП Стойка		1
1	700-40-8869-06 Уплотнитель		1
1	700-40-8869-07 Уплотнитель		1
2	50-59-860 Стекло		1
4	50-59-1439 Стойка		1
5	700-42-2687 Панель		1
6	700-31-2204 Шайба		1
7	-	Шайба 6.02.3КП.019	10
8	-	Болт М6Х12.58.019	4
9	-	Шайба 6Т65Г09	21
10	31308-1 Шайба		1
11	50-59-1385 Рычаг		1
12	50-59-1436 Рычаг		1
13	28452 Болт		2
14	50-59-1437 Накладка		1
15	700-31-2353 Шайба		1
16	700-35-2007 Шуруп		1
17	-	Гайка М6Х6.019	11
19	50-59-557-01СП Штанга		1
20	700-28-2483 Болт		1
21	50-59-1117 Направляющая		1
22	-	Болт М8Х16.58.019	4
23	-	Шайба 8Т65Г09	4
24	31386 Шайба		6
25	50-59-567СП Механизм запирающий		1
26	38356 Пружина		2
28	50-59-1433 Накладка		1
29	3135-1 Шайба		2
30	-	Шплинт 3,3Х40	1
31	50-59-1438 Накладка		1
32	-	Болт М6Х16.58.019	2
33	-	Болт М6Х35.58.019	2
35	50-59-515СП Защелка		1
36	50-59-1461 Накладка		1
37	50-59-537СП Ручка		1
38	50-59-1147 Шайба		1
39	-	Шплинт 3,2Х18	1
40	50-59-1386 Втулка		1
41	700-42-2688 Панель		1
42	700-38-2659 Пружина		1
43	50-59-987-01 Подкладка		1
44	-	Пружина 950.41.176	3
45	-	Винт В.М3-6gХ25.58.019	1
46	-	Гайка М3Х6.019	1
47	-	Шайба 3Т65Г09	1
48	50-59-1441 Крышка		1
49	50-59-1457 Рукоятка		1
