Тележка гусениц 6-ти катковая Т-170 Б-170 ЧТЗ

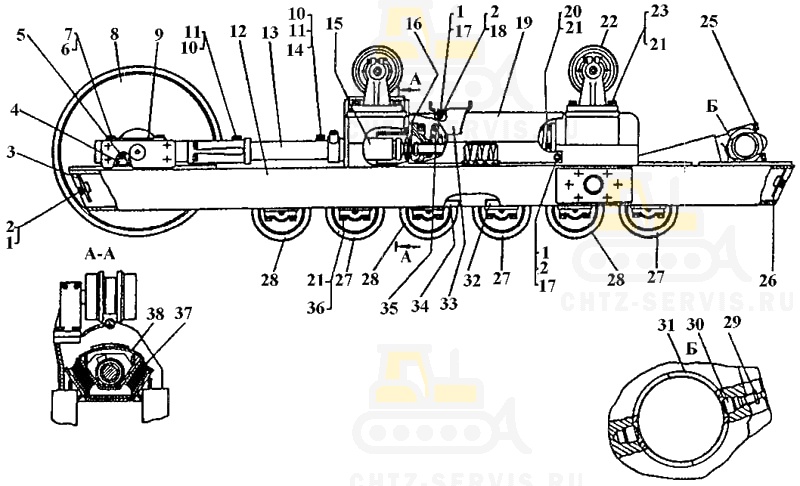

На картинке тележка гусениц 6-ти катковая т-170 б-170 схематично из каталога запчастей ЧТЗ

Тележка гусениц 6-ти катковая Т-170
№	Номенклатурный номер	Наименование детали	Кол-во
1	-	Болт М12х25.58.019
2	-	Шайба 12 ОТ 65Г 09
3	50-21-254 Крышка
4	50-21-396СП Плита
5	700-38-443 Пружина
6	-	Болт М16х1,5х60
7	-	Болт М16х1,5х70.58.019
8	50-21-305-02СП Колесо натяжное, левое
8	50-21-306-02СП Колесо натяжное, правое
9	18-21-40 Крышка
10	60-21-8 Стопор
11	-	Шайба 16 ОТ 65Г 09
12	48-21-155СП Рама тележки
12	50-21-391 СП Рама тележки
13	20-21-135СП Проставка
13	50-21-385СП Проставка
14	31477 Шайба 16.02.3КП
15	50-21-134СП Механизм натяжения
16	24-21-150СП Фланец
17	31372 Шайба
18	-	Гайка М12.6.019
19	50-21-373 Щиток
20	-	Болт М20х50.88.35.019
21	-	Шайба 20 ОТ 65Г 09
22	50-21-416СП Каток поддерживающий
22	50-21-425СП Каток поддерживающий
23	28234 Болт
25	700-28-2296 Болт
26	50-21-253 Крышка
27	24-21-169СП Каток однобортный
28	24-21-170СП Каток двубортный
29	-	Масленка 1.3.Ц6
30	50-21-273 Вкладыш
31	50-21-272 Фиксатор
32	50-21-163 Планка
33	50-21-90 Подножка
34	50-21-267 Планка
35	20-21-132СП Механизм сдавания
36	700-28-2527-01 Болт
37	700-40-8757СП Амортизатор
38	50-21-388СП Упор
0	48-21-154-01СП Рама тележки
0	48-21-154СП Рама тележки
0	48-21-155-01СП Рама тележки
0	50-21-390СП Рама тележки
0	50-21-398СП Рама тележки, правая
0	48-21-157-01 Тележка пятикатковая с упряжным шарниром на раме
0	50-21-393СП Тележка пятикатковая, приспособленная под установку балки, левая
0	48-21-156-01 Тележка семикатковая с упряжным шарниром на раме
0	48-21-157СП Тележка семикатковая левая, приспособленная под установку балки, для тракторов болотоходных моделей
0	48-21-156СП Тележка семикатковая правая, приспособленная под установку балки, для тракторов болотоходных моделей
0	50-21-401СП Тележка шестикатковая левая, приспособленная под установку балки
0	50-21-400СП Тележка шестикатковая правая, приспособленная под установку балки
0	-	Шайба 30 ОТ 65Г 09
