Сервомеханизм трансмиссии Т-170 Б-170 ЧТЗ

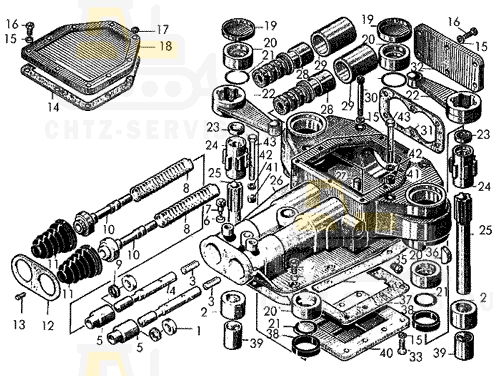

На картинке сервомеханизм трансмиссии т-170 б-170 схематично из каталога запчастей ЧТЗ

Сервомеханизм трансмиссии Т-170
Поз.	Номенклатурный номер	Наименование детали	Кол-во
0	21-17-108СП Корпус сервомеханизма		1
0	17309СП Муфта		2
0	21-17-4СП Сервомеханизм		1
1	17329 Кольцо		2
2	50-11-37 Втулка		2
3	700-38-2319 Пружина		2
4	21-17-106СП Золотник		2
5	21-17-44 Втулка		2
6	-	Шайба 12ОТ65Г09	2
7	35202 Винт		2
8	700-38-2723 Пружина		2
9	-	Манжета 3-25x13-6	2
10	17385 Толкатель		2
11	40589 Чехол		2
12	17498 Крышка		1
13	-	Болт М6Х16.58.019	2
14	700-40-5959 Прокладка		1
15	-	Шайба 10ОТ65Г09	21
16	-	Болт М10Х30.58.019	15
17	40912 Кольцо		2
18	21-17-27-1 Крышка		1
19	17311 Заглушка		2
20	21-17-22 Втулка		4
21	-	Кольцо 042-050-46-2-2	4
22	17482 Рычаг		2
23	0295 Заглушка		1
24	17310 Муфта		1
25	50-17-25 Валик		2
26	21-17-37-1 Корпус		1
27	322221 Штифт		1
28	17303-1 Гильза		2
29	21-17-21 Поршень		2
30	-	Болт М10-6gХ130.58.019	2
31	40714 Прокладка		1
32	50-17-5 Крышка		1
33	-	Болт М10Х25.58.019	8
33	-	Болт М10Х25.58.019	4
34	40736 Прокладка		1
35	371	Пробка	2
36	700-34-2029 Шпонка		2
37	40725 Прокладка		1
38	700-40-4532 Кольцо-прокладка		2
39	50-11-36 Втулка		2
40	21-17-25-1 Крышка		1
41	51-70-2 Втулка		3
42	-	Шайба 10ОТ65Г09	5
43	-	Болт М10-6gХ120.58.019	3
