Редуктор бортовой старого образца Т-170 Б-170 ЧТЗ

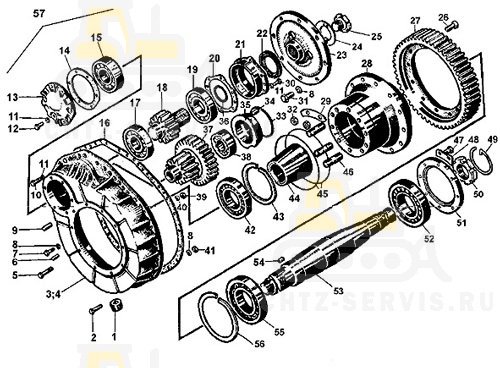

На картинке редуктор бортовой старого образца т-170 б-170 схематично из каталога запчастей ЧТЗ

Редуктор бортовой старого образца Т-170
Поз.	Наименование детали	Номенклатурный номер	Кол-во
–	20-19-119СП Ступица		-
–	24-19-117СП Ступица		-
–	24-19-122СП Фланец ведущий с шестерней		-
1	19289СП Пробка		-
2	28417 Болт		-
3	24-19-35 Кожух левый		-
4	24-19-36 Кожух правый		-
5	700-28-2320 Болт		-
6	700-32-2210 Штифт		-
7	2837 Болт		-
8	-	Шайба 16 ОТ 65Г 09	-
9	700-32-2203 Штифт		-
10	2856 Болт		-
11	-	Шайба 12 ОТ 65Г 09	-
12	2816 Болт		-
13	24-19-1 Крышка		-
14	700-40-7448 Прокладка		-
15	-	Подшипник 70-42415КМ	-
16	700-40-4092 Прокладка		-
17	-	Подшипник 70-42314КМ	-
18	24-19-29 Шестерня ведущая		-
19	-	Подшипник 70-12315КМ	-
20	700-40-3047 Прокладка		-
21	24-19-31 Корпус подшипника		-
22	-	Манжета 2.2-100x125-2	-
23	24-19-30 Фланец		-
24	700-31-2352 Шайба		-
25	28-19-37-1 Пробка		-
26	700-28-2098 Болт		-
27	19216 Шестерня		-
28	24-19-118сп	Ступица	-
29	700-31-2262 Пластина		-
30	28558 Болт		-
31	28431 Болт		-
32	700-30-2318 Гайка		-
33	-	Кольцо 140-150-58-2-2	-
34	700-32-2198 Штифт		-
35	24-19-38 Корпус подшипника		-
36	46587-1 Кольцо		-
37	20-19-24 Шестерня двойная		-
38	-	Подшипник 70-42612КМ	-
39	3014 Гайка		-
40	-	Шайба 20 ОТ 65Г 09	-
41	30246 Гайка		-
42	-	Подшипник 2224К	-
43	19463 Кольцо		-
44	24-19-34 Втулка		-
45	700-40-2733 Кольцо		-
46	700-29-2369 Шпилька		-
47	700-28-2173 Болт		-
48	700-31-2440 Пластина		-
49	19404 Кольцо		-
50	18-19-33-1 Гайка		-
51	20-19-22 Крышка		-
52	-	Подшипник 70-2228КМ	-
53	24-19-37 Полуось		-
54	700-34-2047 Шпонка		-
55	-	Подшипник 228А	-
56	700-58-2341 Кольцо		-
57	24-19-115СП Редуктор бортовой левый трактора Т-170.00		-
57	20-19-117СП Редуктор бортовой левый трактора Т-170Б.00		-
57	24-19-116СП Редуктор бортовой правый трактора Т-170.00		-
57	20-19-118СП Редуктор бортовой правый трактора Т-170Б.00		-
