Корпус бортовых фрикционов с лонжеронами Т-170 Б-170 ЧТЗ

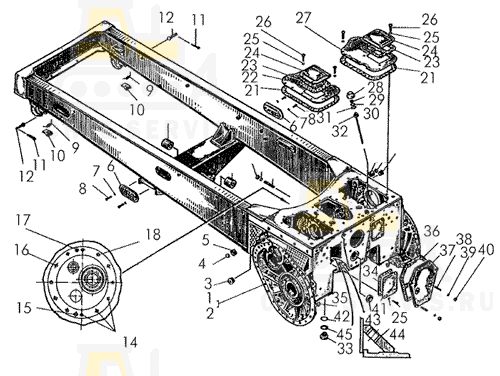

На картинке корпус бортовых фрикционов с лонжеронами т-170 б-170 схематично из каталога запчастей ЧТЗ

Корпус бортовых фрикционов с лонжеронами Т-170
Поз.	Номенклатурный номер	Наименование детали	Кол-во
–	24-11-3-07СП Корпус бортовых фрикционов с лонжеронами		1
–	24-16-104СП Крышка		1
1	20-11-4-03СП Корпус бортовых фрикционов с лонжерами		1
2	24-11-3-02СП Корпус бортовых фрикционов с лонжерами		1
3	15224 Пробка		4
4	052	Заглушка	2
5	50-11-20 Втулка		4
6	50-11-35 Крышка		2
7	-	Шайба 8Т65Г09	34
8	-	Болт М8Х25.88.35.019	4
9	700-38-2864 Пружина		2
10	28-11-4 Замок		2
11	-	Шплинт 2,5Х25	2
12	700-47-2132 Ось		2
13	20733 Втулка		2
14	29342 Шпилька		5
15	700-40-4785 Кольцо		1
16	29408 Шпилька		6
17	700-32-2207 Штифт		1
18	29400 Шпилька		1
19	-	Шайба 16ОТ65Г09	12
20	22113-1 Гайка		12
21	700-40-3548 Прокладка		2
22	50-11-148СП Крышка левая		1
23	700-40-8487 Прокладка		2
24	50-11-114 Крышка		2
25	-	Шайба 10ОТ65Г09	52
26	-	Болт М10Х25.58.019	52
27	50-11-147СП Крышка правая		1
28	18-16-7 Крышка		1
29		Набивка	1
30	18-16-8 Пластина		1
31	17467 Кольцо		1
32	50-19-136СП Линейка		1
33	01483СП Пробка		1
34	40924-1 Прокладка		2
35	37104 Пробка		2
36	700-40-2009 Прокладка		1
37	15-11-15 Крышка		1
38	29343 Шпилька		8
39		Шайба 20.ОТ.65Г09	8
39		Шайба 20.ОТ.65Г09	8
40	700-30-2415 Гайка		8
41	11151 Крышка		2
42	46588 Кольцо		1
43	15-11-16 Заглушка		1
44	11139 Втулка		2
45	40927СП Кольцо		1
