Детали бортовых редукторов (кожух, полуось, подшипники, ступица, шестерни) Т-170 Б-170 ЧТЗ

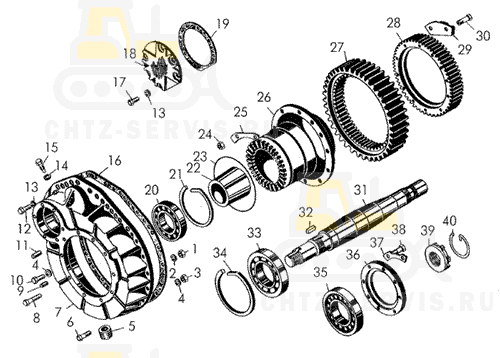

На картинке детали бортовых редукторов (кожух, полуось, подшипники, ступица, шестерни) т-170 б-170 схематично из каталога запчастей ЧТЗ

Детали бортовых редукторов (кожух, полуось, подшипники, ступица, шестерни)
Поз.	Номенклатурный номер	Наименование детали	Кол-во
0	24-19-34 Втулка		1
0	50-19-142 Кожух		1
0	24-19-37-1 Полуось		1
0	50-19-145СП Ступица		1
1	700-30-2415 Гайка		4
2	-	Шайба 20.ОТ.65Г09	5
3	700-30-2417 Гайка		7
4	-	Шайба 16ОТ65Г09	31
5	19289СП Пробка		1
6	28417 Болт		7
7	50-19-141 Кожух		1
8	700-28-2320 Болт		4
10	700-28-2618 Болт		16
12	-	Болт М12-6gХ50.58.019	4
13	-	Шайба 12ОТ65Г09	26
14	-	Кольцо 014-018-25-2-5	1
15	60-21-8 Стопор		1
16	700-40-7426 Прокладка		1
16	700-40-4092 Прокладка		1
17	2816 Болт		6
18	50-19-143 Крышка		1
19	700-40-7109 Прокладка		1
20	-	Подшипник 2224КМ	1
21	19463 Кольцо		1
22	20-19-21 Втулка		1
23	700-40-2733 Кольцо		2
24	700-30-2318 Гайка		12
25	700-31-2262 Пластина		6
26	48-19-146СП Ступица		1
27	60-19-1 Шестерня		1
28	60-19-2 Венец		1
29	50-19-129 Планка		6
30	700-28-2378 Болт		12
30	700-28-2546 Болт		12
31	20-19-20 Полуось		1
31	24-19-20 Полуось		1
32	700-34-2047 Шпонка		1
33	-	Подшипник 228А	1
34	700-58-2341 Кольцо пружинное		1
35	-	Подшипник 70-2228КМ	1
36	20-19-22 Крышка		1
37	700-31-2440 Пластина		4
38	700-28-2173 Болт		8
39	18-19-33-1 Гайка		1
40	19404 Кольцо		1
