Детали бортовых редукторов (концевой подшипник, крышки, уплотнения) Т-170 Б-170 ЧТЗ

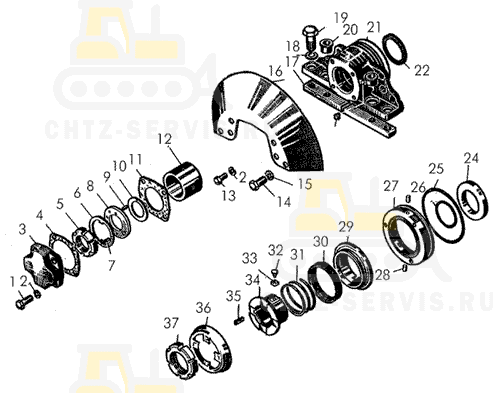

На картинке детали бортовых редукторов (концевой подшипник, крышки, уплотнения) т-170 б-170 схематично из каталога запчастей ЧТЗ

Детали бортовых редукторов Т-170 (концевой подшипник, крышки, уплотнения)
Поз.	Номенклатурный номер	Наименование детали	Кол-во
–	20-19-125СП Диск		1
–	21-19-103СП Подшипник концевой		1
–	21-19-104СП Подшипник концевой		1
–	60-19-103СП Стопор		1
–	20-19-123СП Уплотнение		1
–	20-19-124СП Уплотнение		1
–	60-19-104СП Фиксатор		1
1	28579 Болт		4
2	-	Шайба 12ОТ65Г09	26
3	60-19-9 Крышка		1
4	700-40-2165 Прокладка		3
5	19457 Гайка		1
6	60-19-11 Стопор		1
7	700-32-2193 Штифт		1
8	60-19-10 Фиксатор		1
9	700-32-2196 Штифт		1
10	19458 Прокладка		5
11	15-19-30 Прокладка		2
12	18-19-23 Втулка		1
13	-	Болт М12Х25.58.019	8
14	-	Болт М16Х30.58.019	4
15	-	Шайба 16ОТ65Г09	31
16	50-19-161 Щиток		2
17	50-21-265 Планка		4
18	-	Шайба 20.ОТ.65Г09	8
19	700-28-2527-01 Болт		4
20	21-19-3 Втулка		2
21	21-19-1 Подшипник концевой		1
21	21-19-2 Подшипник концевой		1
22	-	Манжета 2.2-90Х120-2	1
23	-	Масленка 1.3.Ц6	1
24	20-19-28 Кольцо		1
25	401016 Кольцо		1
26	-	Кольцо 095-101-36-2-2	1
27	50-19-96 Диск		1
28	700-32-2193 Штифт		1
29	20-19-19 Диск		1
30	700-40-2163 Манжета		1
31	700-38-2814 Пружина		1
32	15-19-36 Палец		2
33	15-19-37 Сухарик		2
34	20-19-18 Втулка		1
35	20-19-23 Заглушка		1
36	15-19-15 Козырек		1
37	700-30-2017 Гайка		1
